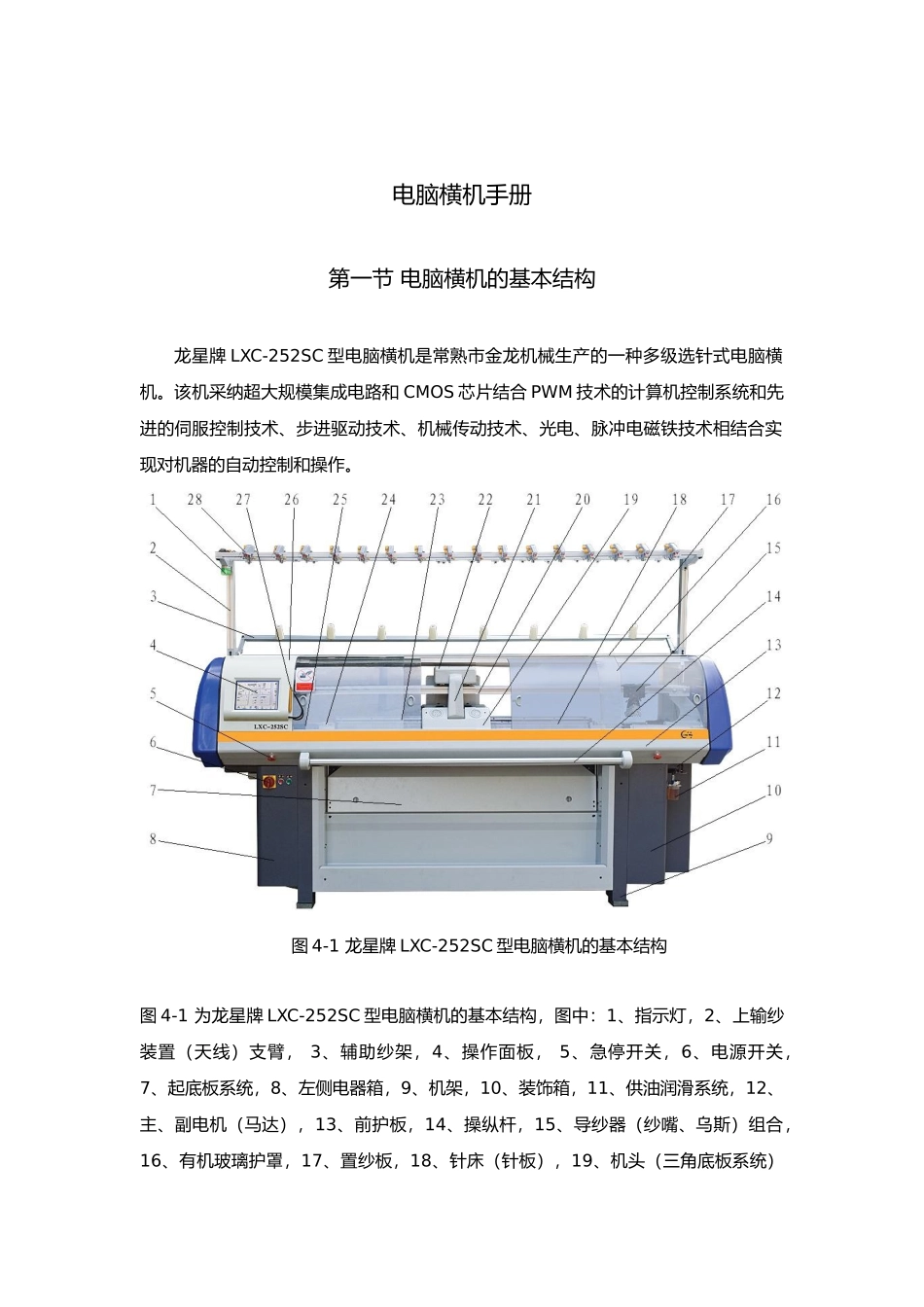

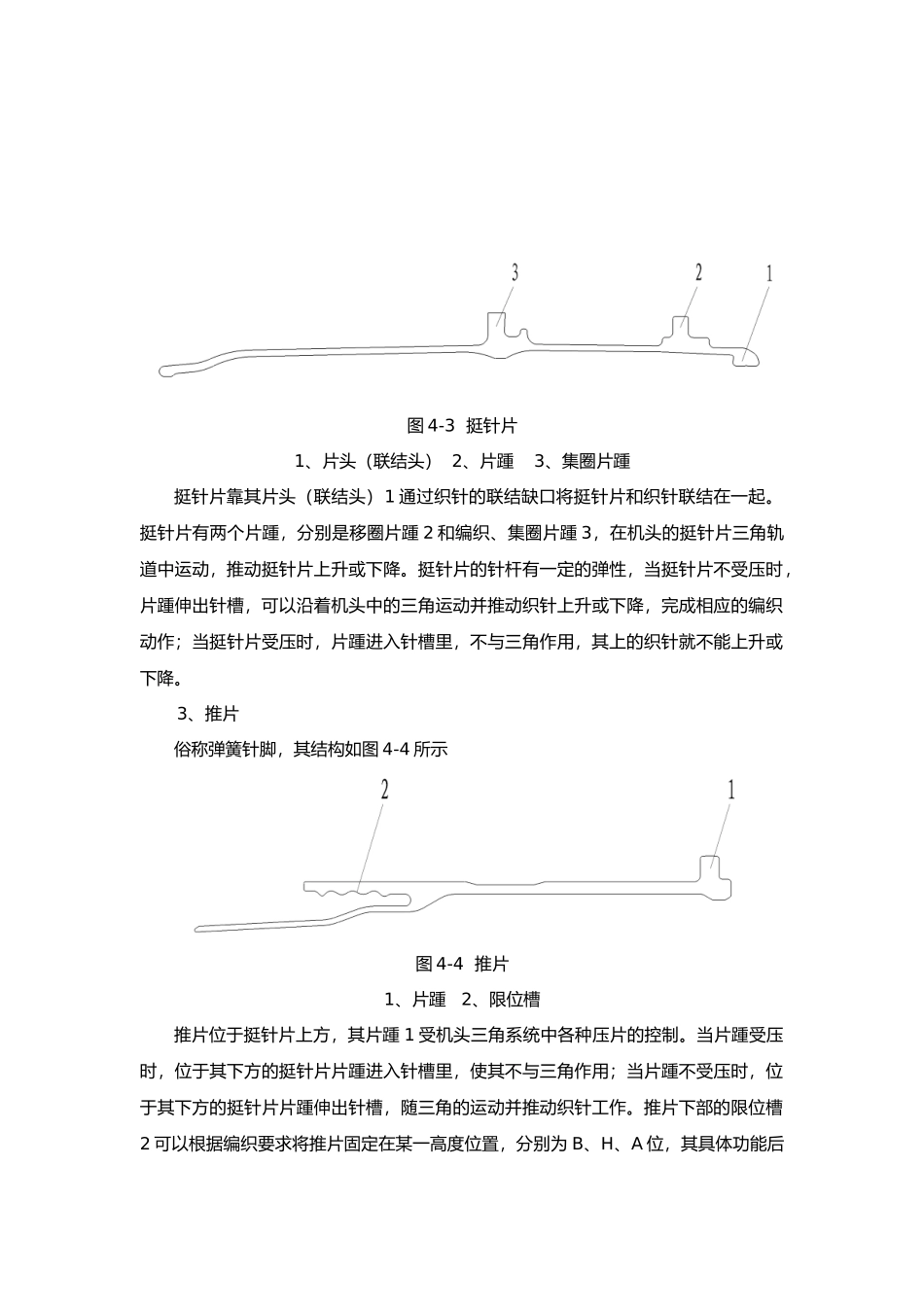

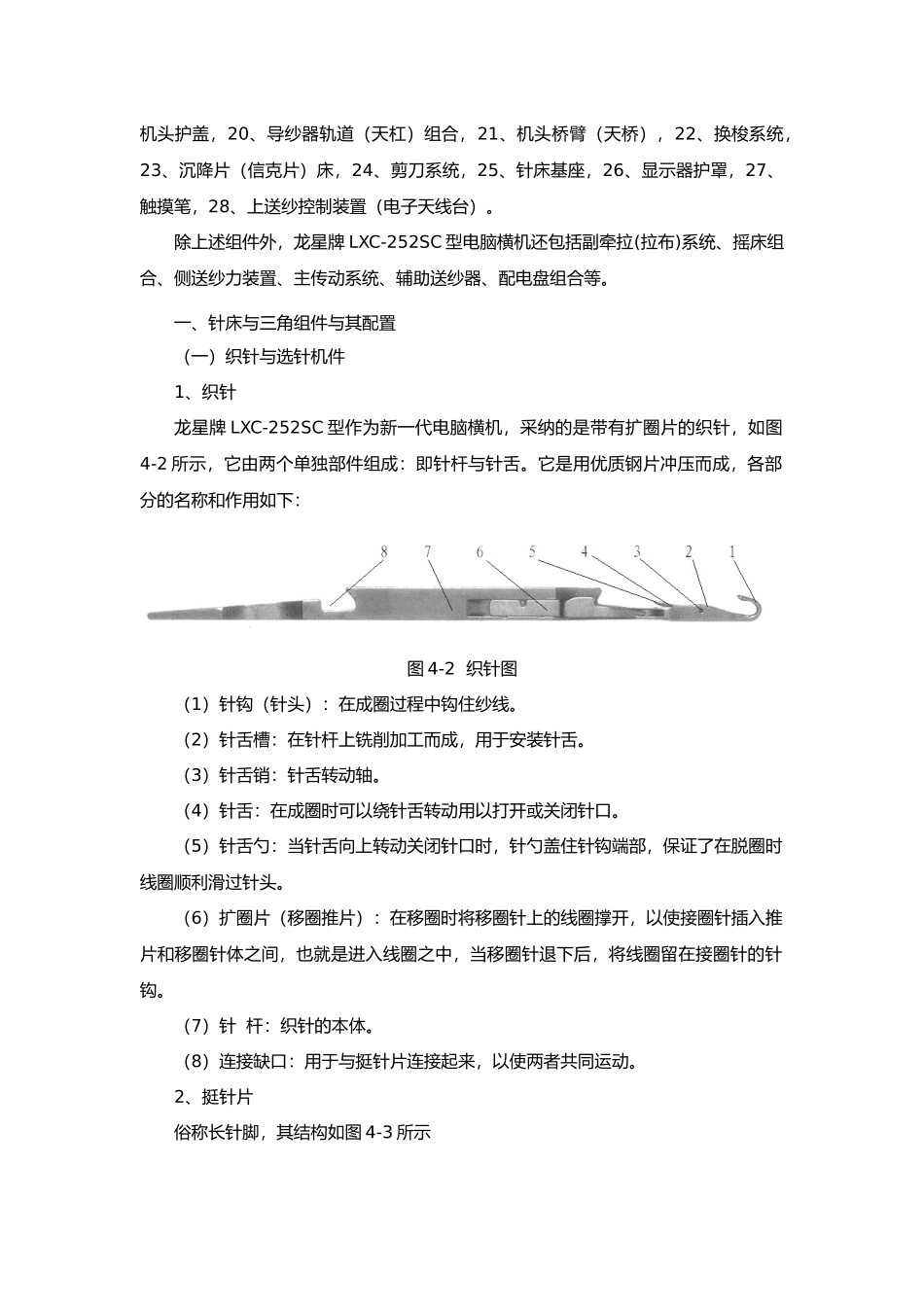

电脑横机手册第一节 电脑横机的基本结构龙星牌 LXC-252SC 型电脑横机是常熟市金龙机械生产的一种多级选针式电脑横机。该机采纳超大规模集成电路和 CMOS 芯片结合 PWM 技术的计算机控制系统和先进的伺服控制技术、步进驱动技术、机械传动技术、光电、脉冲电磁铁技术相结合实现对机器的自动控制和操作。图 4-1 龙星牌 LXC-252SC 型电脑横机的基本结构图 4-1 为龙星牌 LXC-252SC 型电脑横机的基本结构，图中：1、指示灯，2、上输纱装置（天线）支臂， 3、辅助纱架，4、操作面板， 5、急停开关，6、电源开关，7、起底板系统，8、左侧电器箱，9、机架，10、装饰箱，11、供油润滑系统，12、主、副电机（马达），13、前护板，14、操纵杆，15、导纱器（纱嘴、乌斯）组合，16、有机玻璃护罩，17、置纱板，18、针床（针板），19、机头（三角底板系统）机头护盖，20、导纱器轨道（天杠）组合，21、机头桥臂（天桥），22、换梭系统，23、沉降片（信克片）床，24、剪刀系统，25、针床基座，26、显示器护罩，27、触摸笔，28、上送纱控制装置（电子天线台）。除上述组件外，龙星牌 LXC-252SC 型电脑横机还包括副牵拉(拉布)系统、摇床组合、侧送纱力装置、主传动系统、辅助送纱器、配电盘组合等。一、针床与三角组件与其配置（一）织针与选针机件1、织针龙星牌 LXC-252SC 型作为新一代电脑横机，采纳的是带有扩圈片的织针，如图4-2 所示，它由两个单独部件组成：即针杆与针舌。它是用优质钢片冲压而成，各部分的名称和作用如下：图 4-2 织针图（1）针钩（针头）：在成圈过程中钩住纱线。（2）针舌槽：在针杆上铣削加工而成，用于安装针舌。（3）针舌销：针舌转动轴。（4）针舌：在成圈时可以绕针舌转动用以打开或关闭针口。（5）针舌勺：当针舌向上转动关闭针口时，针勺盖住针钩端部，保证了在脱圈时线圈顺利滑过针头。（6）扩圈片（移圈推片）：在移圈时将移圈针上的线圈撑开，以使接圈针插入推片和移圈针体之间，也就是进入线圈之中，当移圈针退下后，将线圈留在接圈针的针钩。（7）针 杆：织针的本体。（8）连接缺口：用于与挺针片连接起来，以使两者共同运动。2、挺针片俗称长针脚，其结构如图 4-3 所示图 4-3 挺针片1、片头（联结头） 2、片踵 3、集圈片踵挺针片靠其片头（联结头）1 通过织针的联结缺口将挺针片和织针联结在一起。挺针片有两个片踵，分别是移圈片踵 2 和编织、集圈片踵 3，在机头的挺针片三角轨道中运动，...
