盖梁抱箍法施工计算书

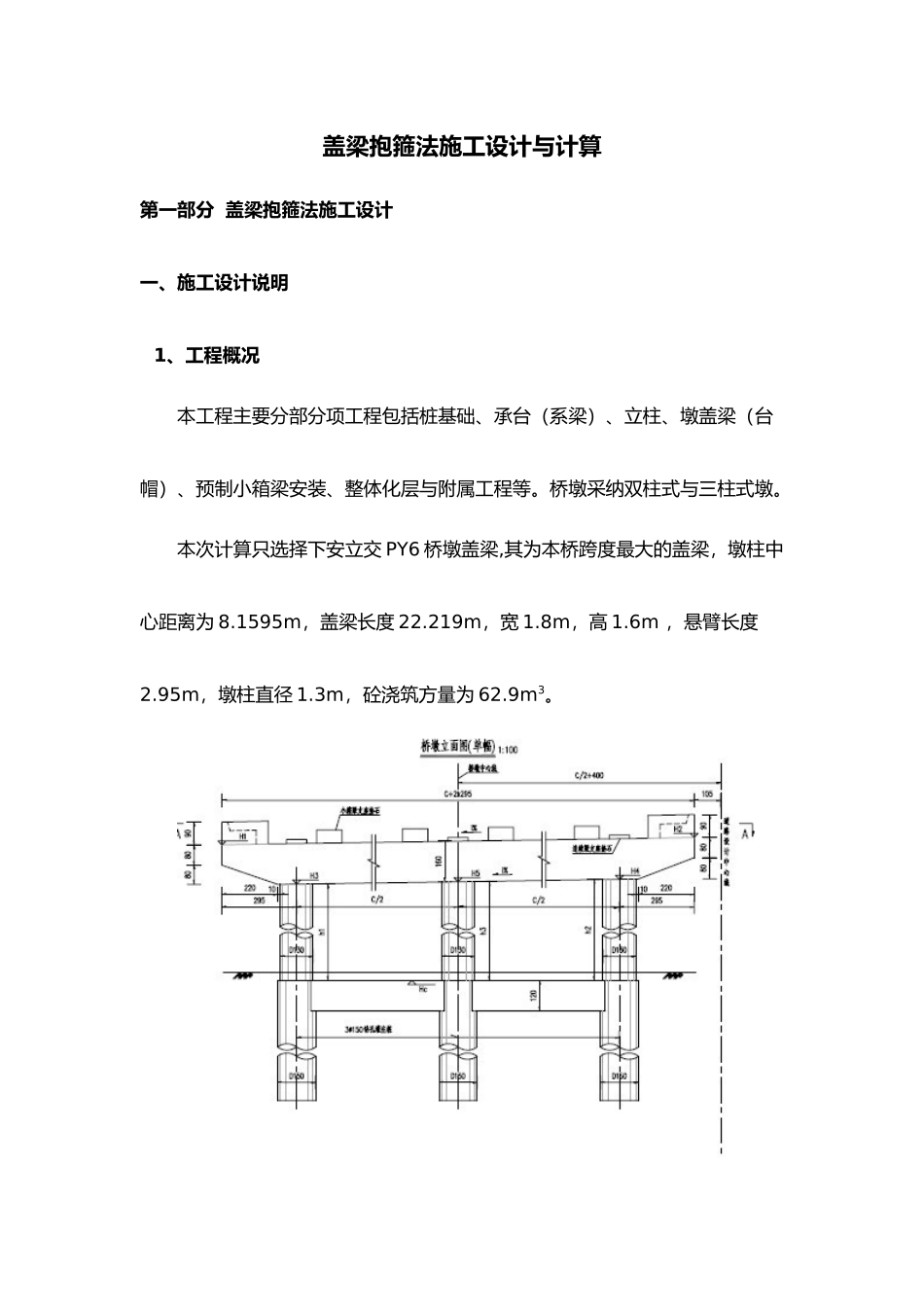

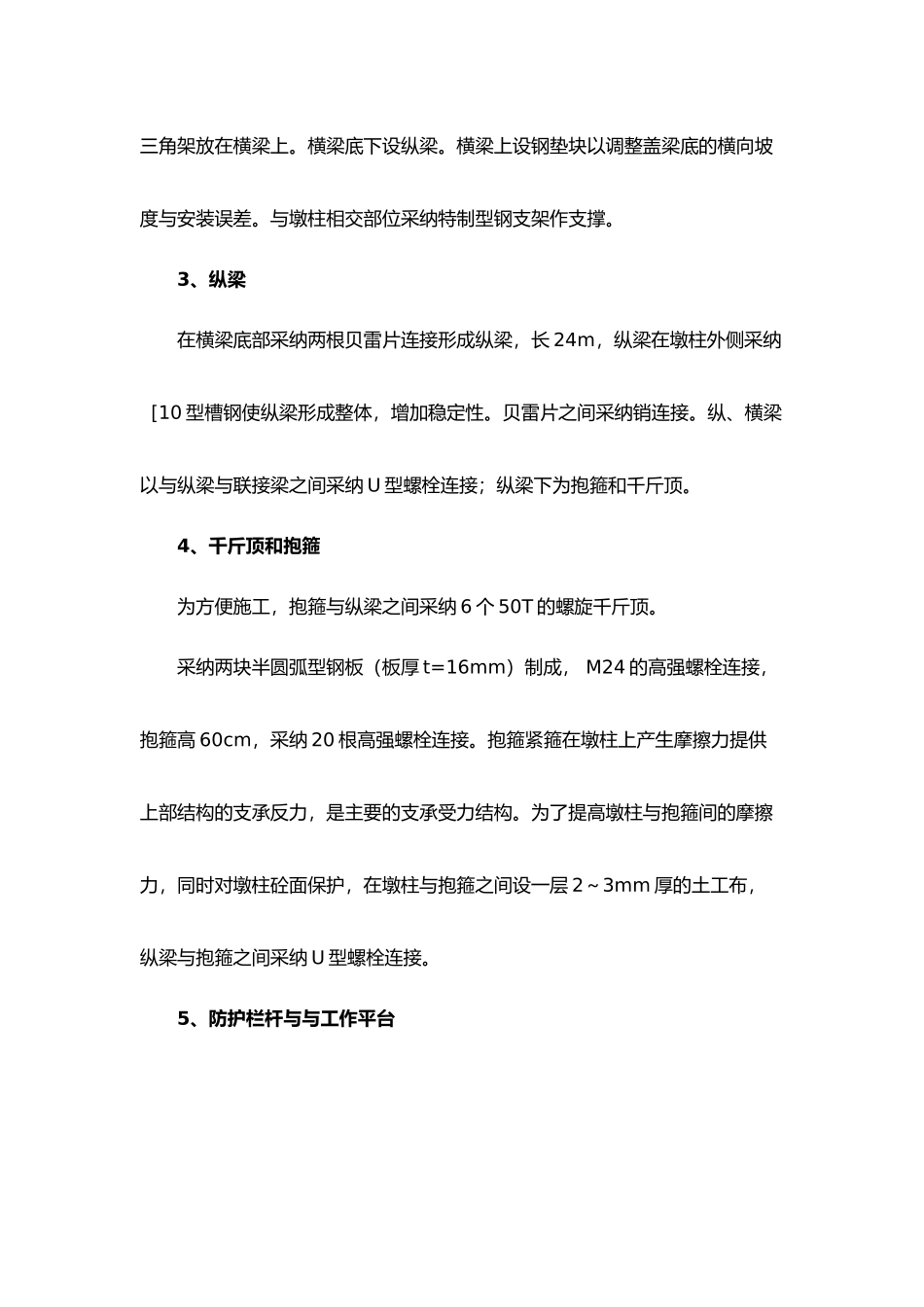

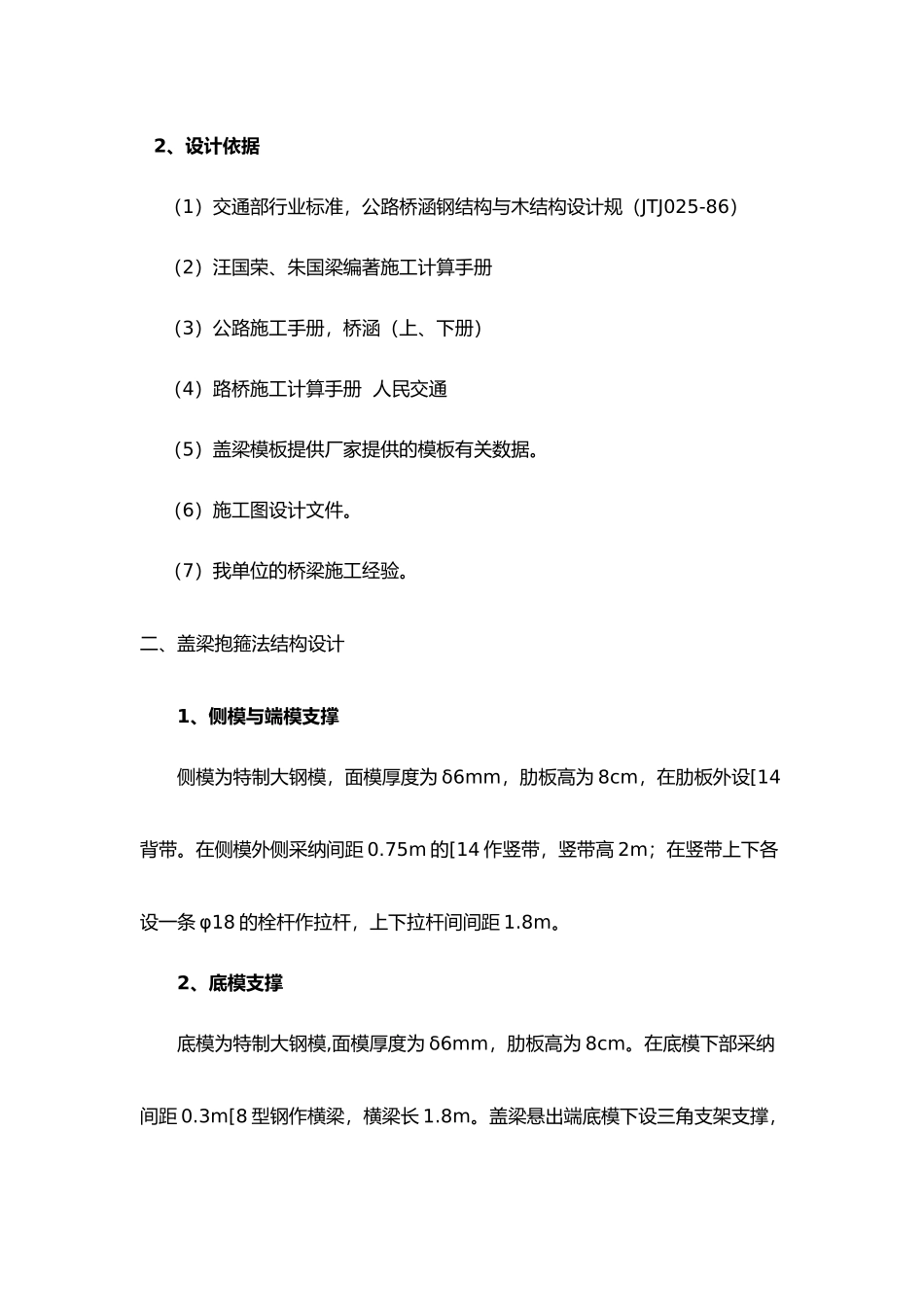

盖梁抱箍法施工设计与计算第一部分 盖梁抱箍法施工设计一、施工设计说明1、工程概况本工程主要分部分项工程包括桩基础、承台（系梁）、立柱、墩盖梁（台帽）、预制小箱梁安装、整体化层与附属工程等。桥墩采纳双柱式与三柱式墩。本次计算只选择下安立交 PY6 桥墩盖梁,其为本桥跨度最大的盖梁，墩柱中心距离为 8.1595m，盖梁长度 22.219m，宽 1.8m，高 1.6m ，悬臂长度2.95m，墩柱直径 1.3m，砼浇筑方量为 62.9m3。2、设计依据（1）交通部行业标准，公路桥涵钢结构与木结构设计规（JTJ025-86）（2）汪国荣、朱国梁编著施工计算手册（3）公路施工手册，桥涵（上、下册）（4）路桥施工计算手册 人民交通（5）盖梁模板提供厂家提供的模板有关数据。（6）施工图设计文件。（7）我单位的桥梁施工经验。二、盖梁抱箍法结构设计1、侧模与端模支撑侧模为特制大钢模，面模厚度为 δ6mm，肋板高为 8cm，在肋板外设[14背带。在侧模外侧采纳间距 0.75m 的[14 作竖带，竖带高 2m；在竖带上下各设一条 φ18 的栓杆作拉杆，上下拉杆间间距 1.8m。2、底模支撑底模为特制大钢模,面模厚度为 δ6mm，肋板高为 8cm。在底模下部采纳间距 0.3m[8 型钢作横梁，横梁长 1.8m。盖梁悬出端底模下设三角支架支撑，三角架放在横梁上。横梁底下设纵梁。横梁上设钢垫块以调整盖梁底的横向坡度与安装误差。与墩柱相交部位采纳特制型钢支架作支撑。3、纵梁在横梁底部采纳两根贝雷片连接形成纵梁，长 24m，纵梁在墩柱外侧采纳［10 型槽钢使纵梁形成整体，增加稳定性。贝雷片之间采纳销连接。纵、横梁以与纵梁与联接梁之间采纳 U 型螺栓连接；纵梁下为抱箍和千斤顶。4、千斤顶和抱箍为方便施工，抱箍与纵梁之间采纳 6 个 50T 的螺旋千斤顶。采纳两块半圆弧型钢板（板厚 t=16mm）制成， M24 的高强螺栓连接，抱箍高 60cm，采纳 20 根高强螺栓连接。抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。为了提高墩柱与抱箍间的摩擦力，同时对墩柱砼面保护，在墩柱与抱箍之间设一层 2～3mm 厚的土工布，纵梁与抱箍之间采纳 U 型螺栓连接。5、防护栏杆与与工作平台(1)栏杆采纳 φ48 的钢管搭设，在横梁上每隔 1.2 米设一道 1.2m 高的钢管立柱，竖向间隔 0.5m 设一道钢管立柱，钢管之间采纳扣件连接。立柱与横梁的连接采纳在横梁上设 0.2m 高的支座。钢管与支座之间采纳销连接。(2)工作平台设在横梁悬出端，在 ...
