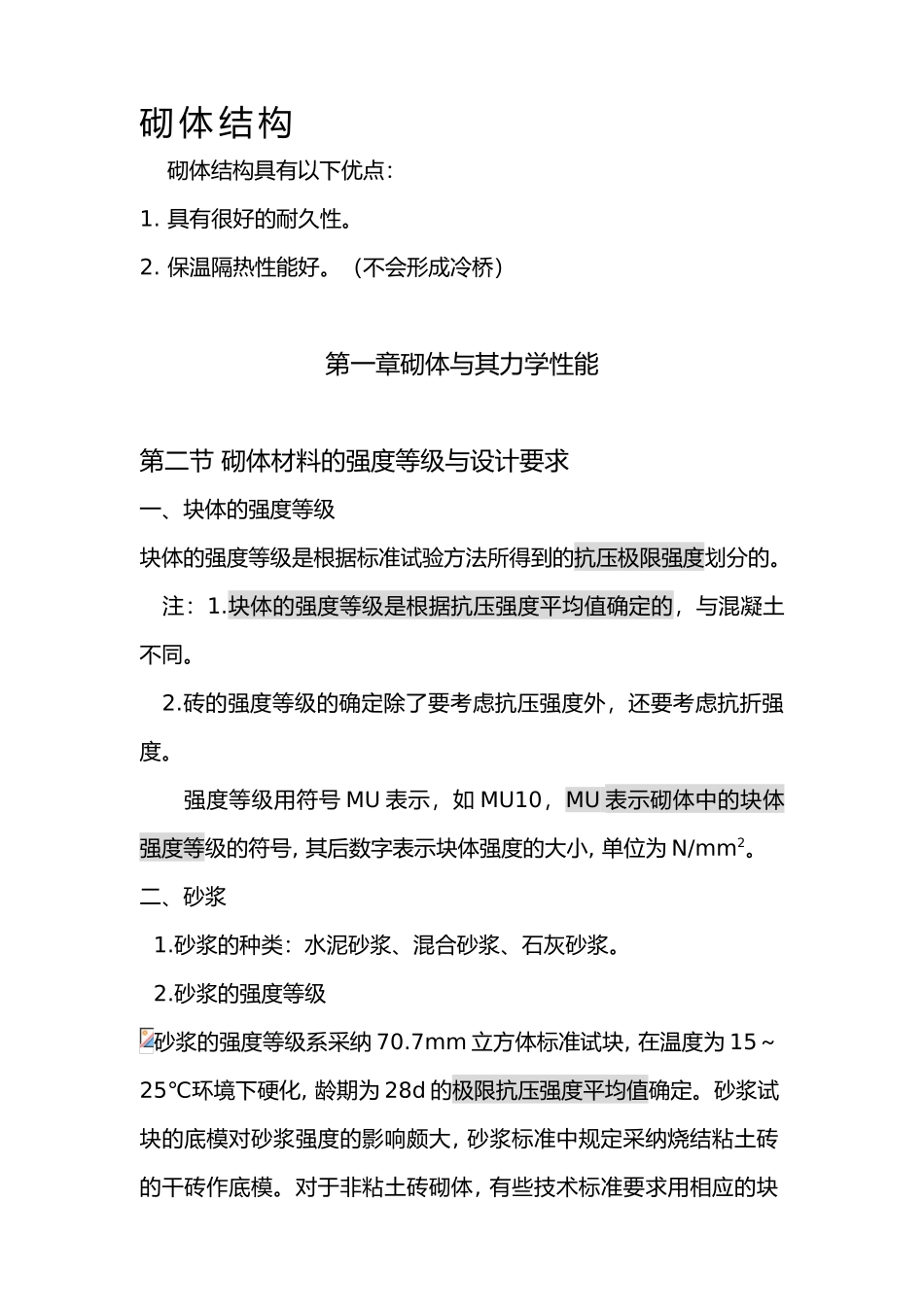

砌 体 结 构 砌体结构具有以下优点:1. 具有很好的耐久性。2. 保温隔热性能好。(不会形成冷桥)第一章砌体与其力学性能第二节 砌体材料的强度等级与设计要求一、块体的强度等级块体的强度等级是根据标准试验方法所得到的抗压极限强度划分的。 注:1.块体的强度等级是根据抗压强度平均值确定的,与混凝土不同。 2.砖的强度等级的确定除了要考虑抗压强度外,还要考虑抗折强度。强度等级用符号 MU 表示,如 MU10,MU 表示砌体中的块体强度等级的符号, 其后数字表示块体强度的大小, 单位为 N/mm2。二、砂浆 1.砂浆的种类:水泥砂浆、混合砂浆、石灰砂浆。 2.砂浆的强度等级砂浆的强度等级系采纳 70.7mm 立方体标准试块, 在温度为 15~25℃环境下硬化, 龄期为 28d 的极限抗压强度平均值确定。砂浆试块的底模对砂浆强度的影响颇大, 砂浆标准中规定采纳烧结粘土砖的干砖作底模。对于非粘土砖砌体, 有些技术标准要求用相应的块材作底模。砂浆的强度等级用字母 M 表示,其后的数字表示砂浆强度大小, 单位为 N/mm2。砂浆的最低强度等级为 M2.5。第三节 砌体的抗压强度一、砌体受压破坏过程 砌体受压破坏过程分为三个阶段:1.从加载到个别砖出现裂缝,大约在极限荷载的 50~70%时,其特点为不加载,裂缝不进展。2.形成贯穿的裂缝,大约在极限荷载的 80~90%时,特点是不加载裂缝继续进展,最终可能发生破坏。3.破坏,被竖向裂缝分割成的小柱失稳破坏。各类砌体受压破坏的过程是一样的,只不过到达各阶段时的荷载不同。 根据实验发现, 砌体的抗压强度比块体的抗压强度低, 原因是砌体的块体受力比较复杂,它要受弯矩、剪力、拉力和应力集中的作用,与测量砖的强度等级时砖的受力状态不同。由于砂浆层高低不平,砌体块体的受力如同连续梁,如图所示。块体的抗拉和抗剪强度比较低,容易开裂出现裂缝,因此,砌体的抗压强度比块体的抗压强度低。二、影响砌体抗压强度的主要因素 1.块材和砂浆的强度等级块材和砂浆的强度等级是影响砌体抗压强度的主要因素。强度越高,砌体的抗压强度亦高,但两者影响程度不同,块体影响程度大于砂浆的影响程度。 2.砂浆的弹性模量和流动性(和易性) 砂浆的弹性模量越低,砌体的强度越低,原因是砌体的块体受到的拉力越大。砂浆的和易性好,砌体的强度高,原因是砂浆的流动性好,砌筑时砂浆比较平整,块体所受的弯矩和剪力小。注:同样强度等级时,混合砂浆砌筑的砌体的抗压强度大于水...
