管道穿楼板、穿墙施工设计工艺的设计标准做法

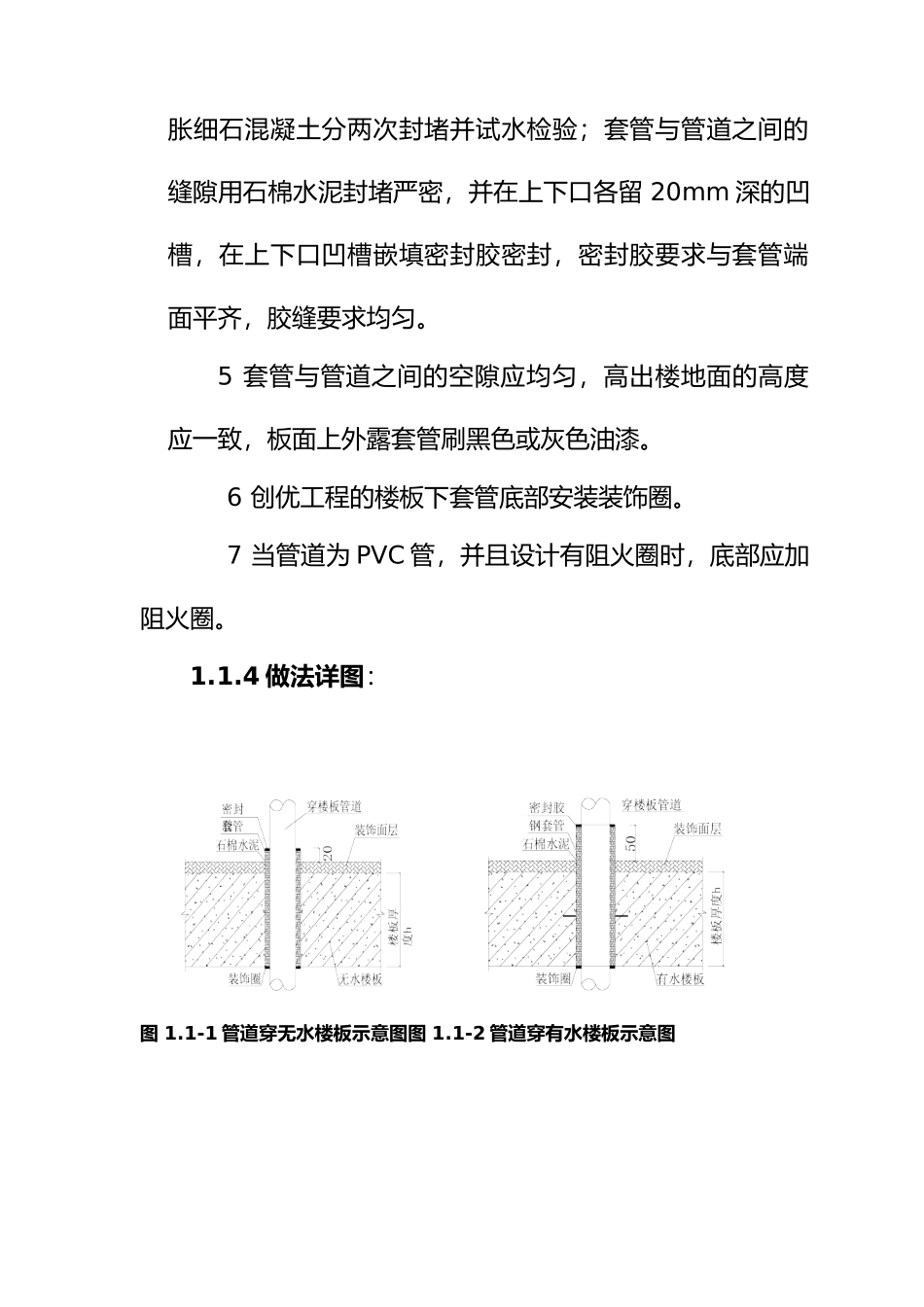

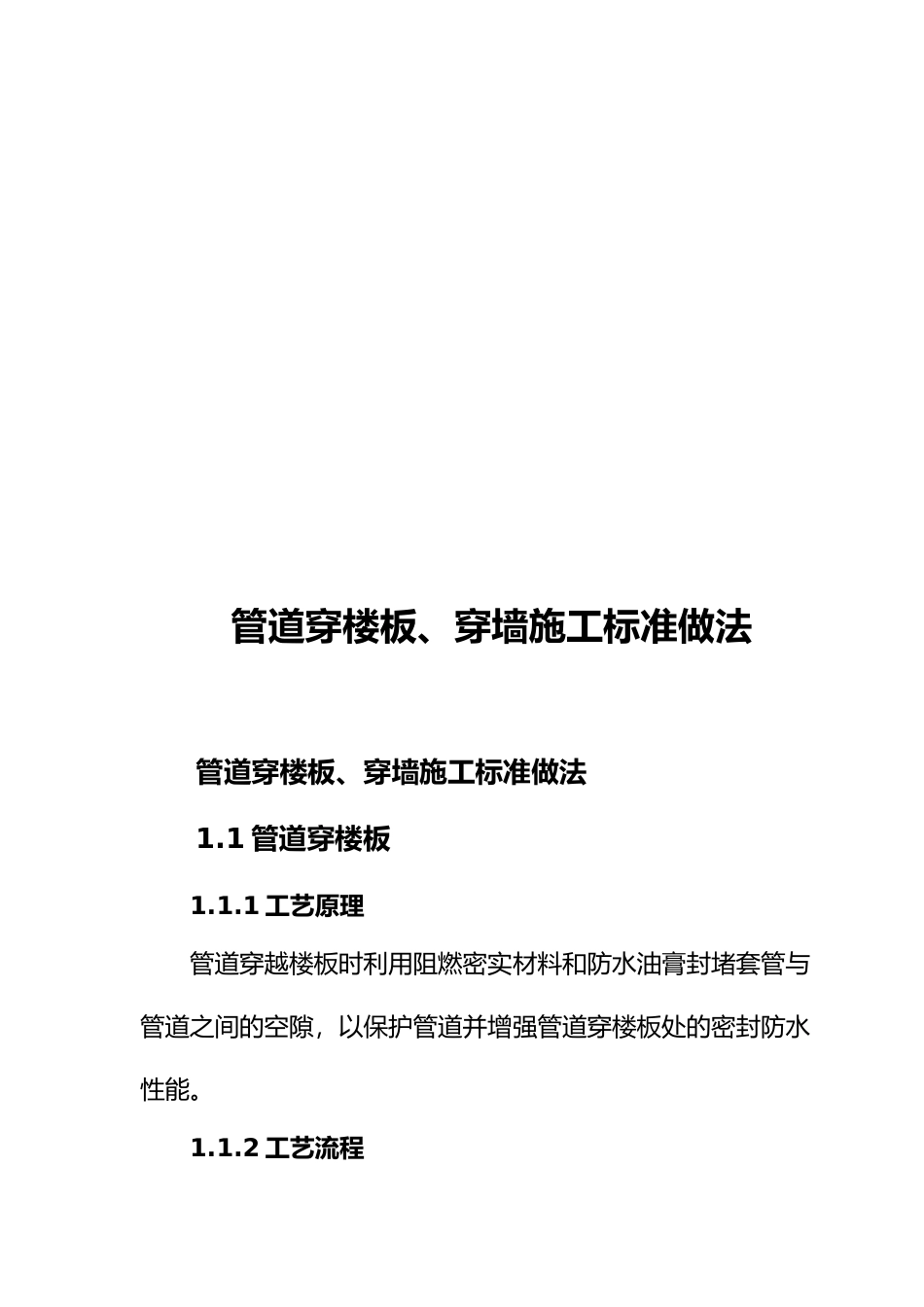

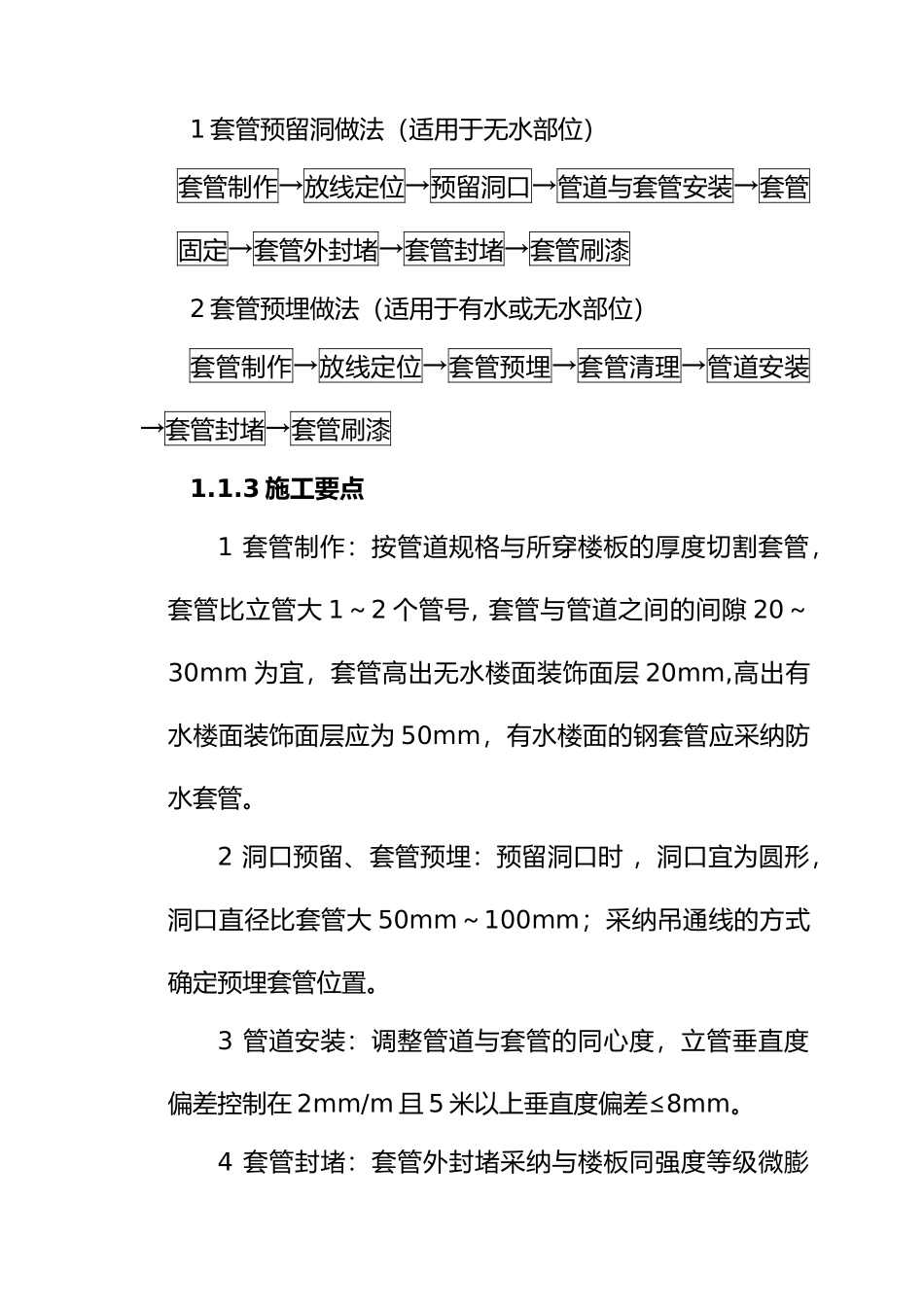

管道穿楼板、穿墙施工标准做法管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1 工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。1.1.2 工艺流程1 套管预留洞做法（适用于无水部位）套管制作→放线定位→预留洞口→管道与套管安装→套管固定→套管外封堵→套管封堵→套管刷漆2 套管预埋做法（适用于有水或无水部位）套管制作→放线定位→套管预埋→套管清理→管道安装→套管封堵→套管刷漆1.1.3 施工要点1 套管制作：按管道规格与所穿楼板的厚度切割套管，套管比立管大 1～2 个管号, 套管与管道之间的间隙 20～30mm 为宜，套管高出无水楼面装饰面层 20mm,高出有水楼面装饰面层应为 50mm，有水楼面的钢套管应采纳防水套管。2 洞口预留、套管预埋：预留洞口时 ，洞口宜为圆形，洞口直径比套管大 50mm～100mm；采纳吊通线的方式确定预埋套管位置。3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在 2mm/m 且 5 米以上垂直度偏差≤8mm。4 套管封堵：套管外封堵采纳与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留 20mm 深的凹槽，在上下口凹槽嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。6 创优工程的楼板下套管底部安装装饰圈。7 当管道为 PVC 管，并且设计有阻火圈时，底部应加阻火圈。1.1.4 做法详图：图 1.1-1 管道穿无水楼板示意图图 1.1-2 管道穿有水楼板示意图1.1.5 效果图：图 1.1-3 管道穿楼板根部处理效果图1.2 管道穿屋面1.2.1 工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。1.2.2 工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵→保护墩1.2.3 施工要点1 刚性防水套管制作参见 02S404-JS10-1 防水套管。2 采纳吊通线的方式确定预埋套管位置，套管两端用胶布等密封，避开堵塞，保证套管周围混凝土密实。当管道穿越的屋面为普通屋面：穿上人屋面透气管套管高出屋面完成面高度 h=800mm，穿屋面给排水管套管高出屋面完成面 h=300mm；当管道穿越的屋面为覆土（种植）屋面 时 ， 穿 屋 面 透 气 管 套 管 高 出 覆...
