维盛新仪隔离端子的抗干扰和应用选择与基本要求

维盛新仪隔离端子的抗干扰和应用选择与基本要求_第1页
1/7

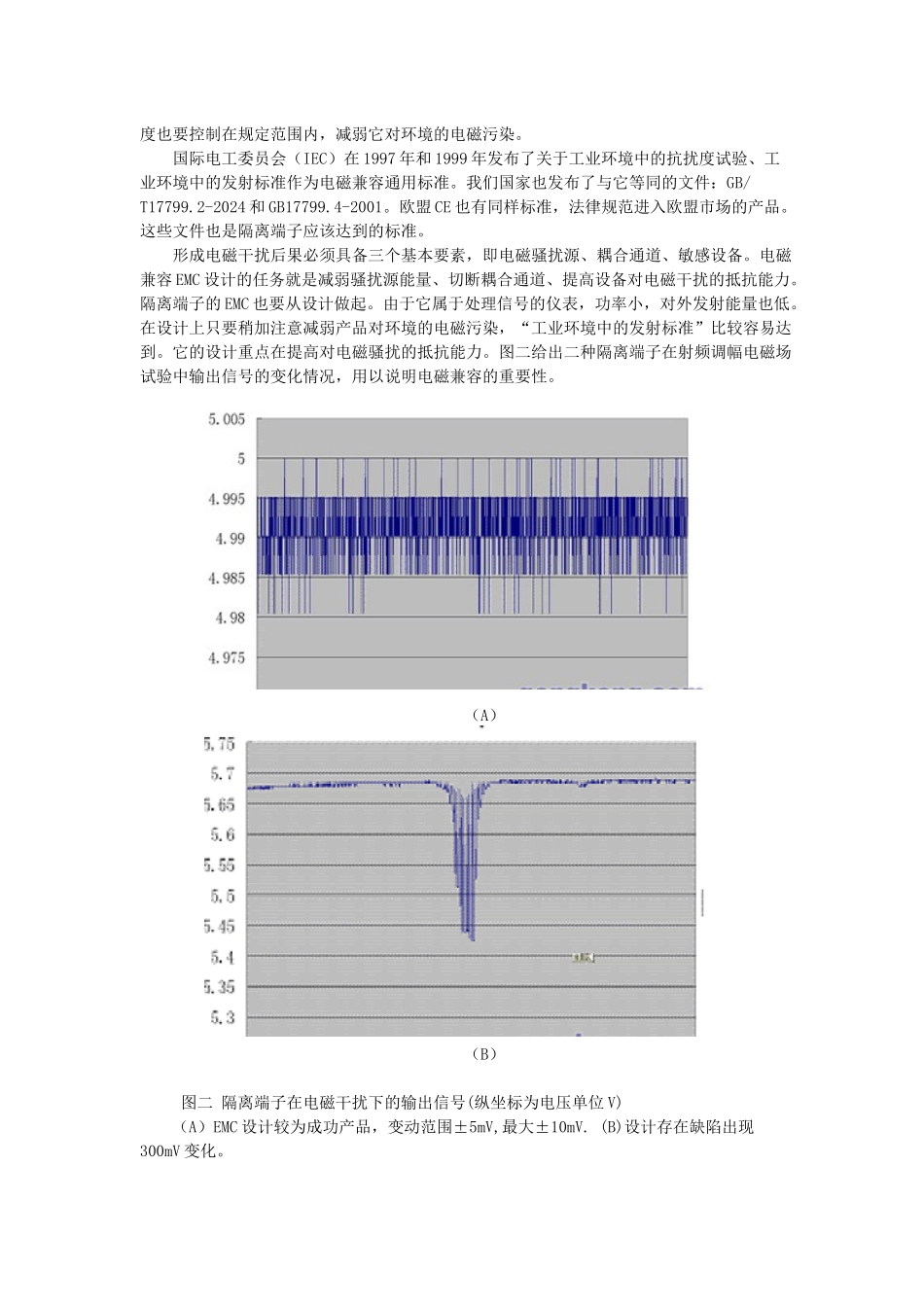

维盛新仪隔离端子的抗干扰和应用选择与基本要求_第2页
2/7

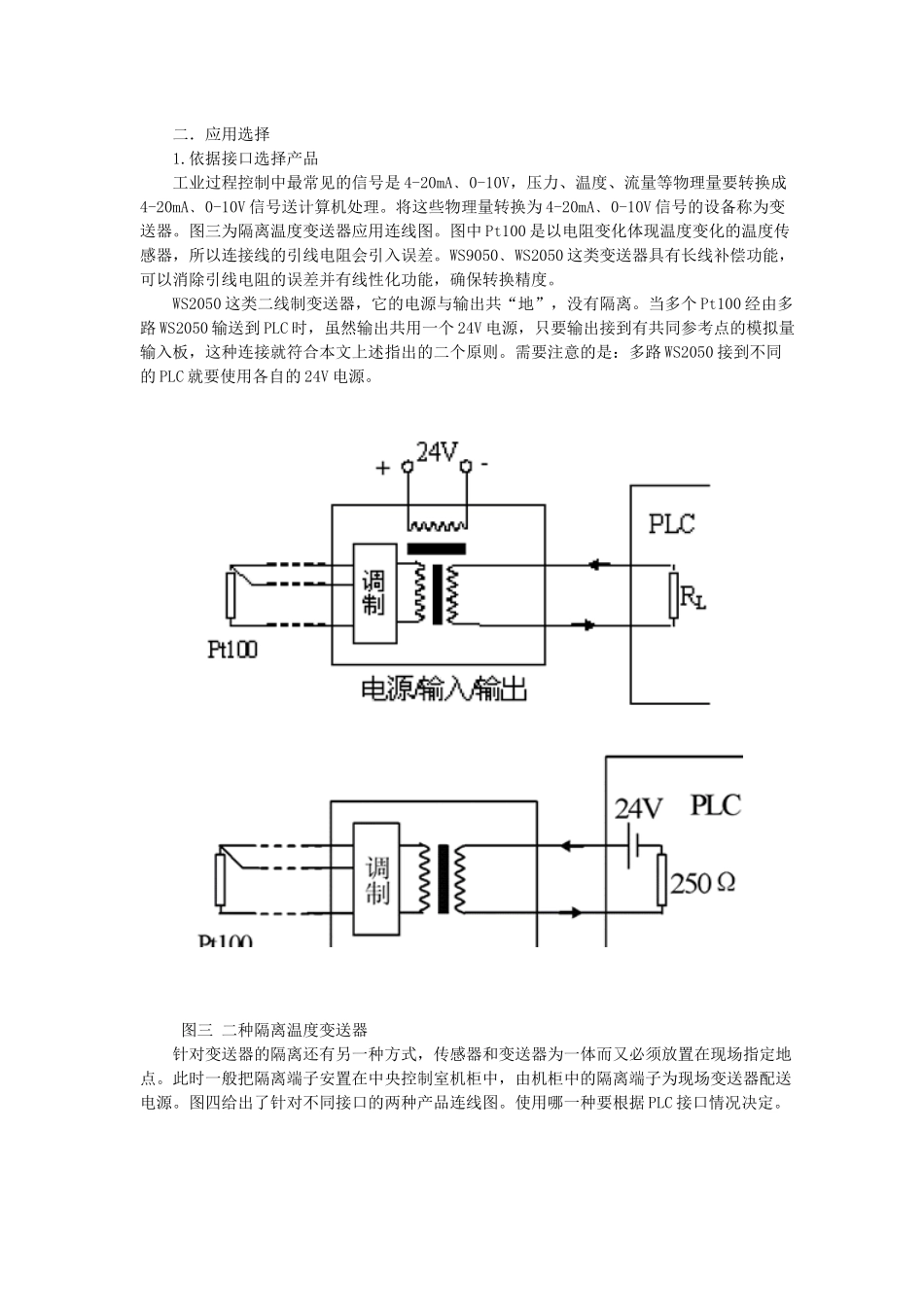

维盛新仪隔离端子的抗干扰和应用选择与基本要求_第3页
3/7
维盛新仪隔离端子的抗干扰和应用选择生产过程监视和控制中要用到多种自动化仪表、PLC 及相应执行机构,互相传递的既有微弱的毫伏小信号,又有数十伏大信号,甚至还有高达数千伏电压、数百安培电流信号。从频率上讲,有直流低频也有高频脉冲。同时随着通讯工具使用越来普遍,对讲机、移动电话、传呼机在调试现场随处可见,它们的使用频段大体在 20MHz~1000MHz,带来的电磁场强度从3V/M 到 10V/M,严重的能到 30V/M。面对越来越恶劣的环境,以解决干扰接入的隔离端子必须达到二个基本要求。第一是解决各种设备、仪表 “地”之间的差,即信号参考点的电位差。第二个是电磁兼容。 一.电气隔离和电磁兼容―――隔离端子抗干扰的基本要求。 1.电气隔离的二个原则 不同设备仪表的、带有不同共模的信号输入到 DCS、PLC 等控制系统,假如不加处理而直接联入,可能出现因信号具有“共模不同”的干扰。所谓“共模不同”主要指信号间的参考点电位差。隔离端子的输入/输出电气隔离特性使它抑制共模信号的能力很强,它可以将带有共模的信号经过隔离输出成为不含共模的信号。所以只要在每路外部信号和控制系统的采集板之间插入隔离端子就能解决这个问题。 还有一种情况,要求一个信号既能向显示仪表输送信号,又能传送给变频器之类的设备。这时除了输入和输出隔离之外,要求二个输出之间相互隔离以消除设备互扰。此时可以使用隔离式信号分配器,如图一的 WS15242。 图一 隔离式信号分配器应用 综上所述,解决参考点电位差类型的干扰要遵循两个原则。第一:外部设备信号与中央处理系统(例如 PLC、DCS)之间要进行电气隔离。第二:外部信号(对系统的接口而言,无论是接收来的信号还是向外发出的信号)之间要相互电气隔离。系统安装遵循了这两个原则就能完全克服由于参考点电位差引入的干扰。 大多数隔离端子都要外加工作电源,一般为 DC 24V 或 AC 220V。这个电源在为输入、输出部份供电时必须确保在电气上与输入/输出两个部分隔离。这种输入/输出/外加工作电源之间相互隔离的产品称为全隔离隔离端子。从理论上讲,这种供电方式不管隔离端子数量多少,均可用一台电源供电。这样的连接符合上述的二个原则。 2. 电磁兼容 根据国际电工委员会(IEC)定义,电磁兼容(EMC:Electromagnetic Compatibility)是电子设备的一种功能。电子设备在电磁环境中能完成其功能,而不产生不能容忍的干扰。 按 EMC 标准,要求隔离端子达到:在电磁干扰...
