节制闸施工方案

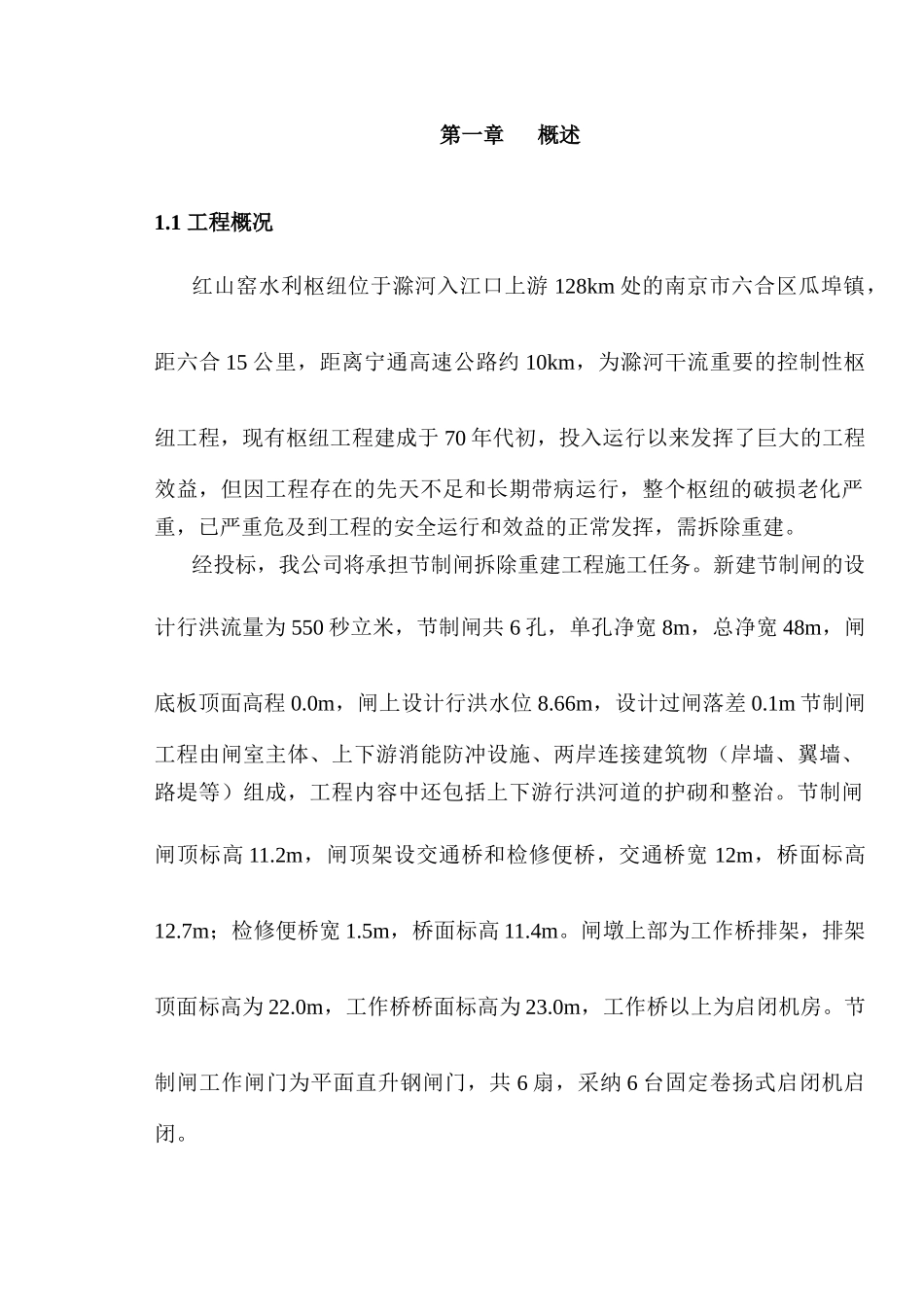

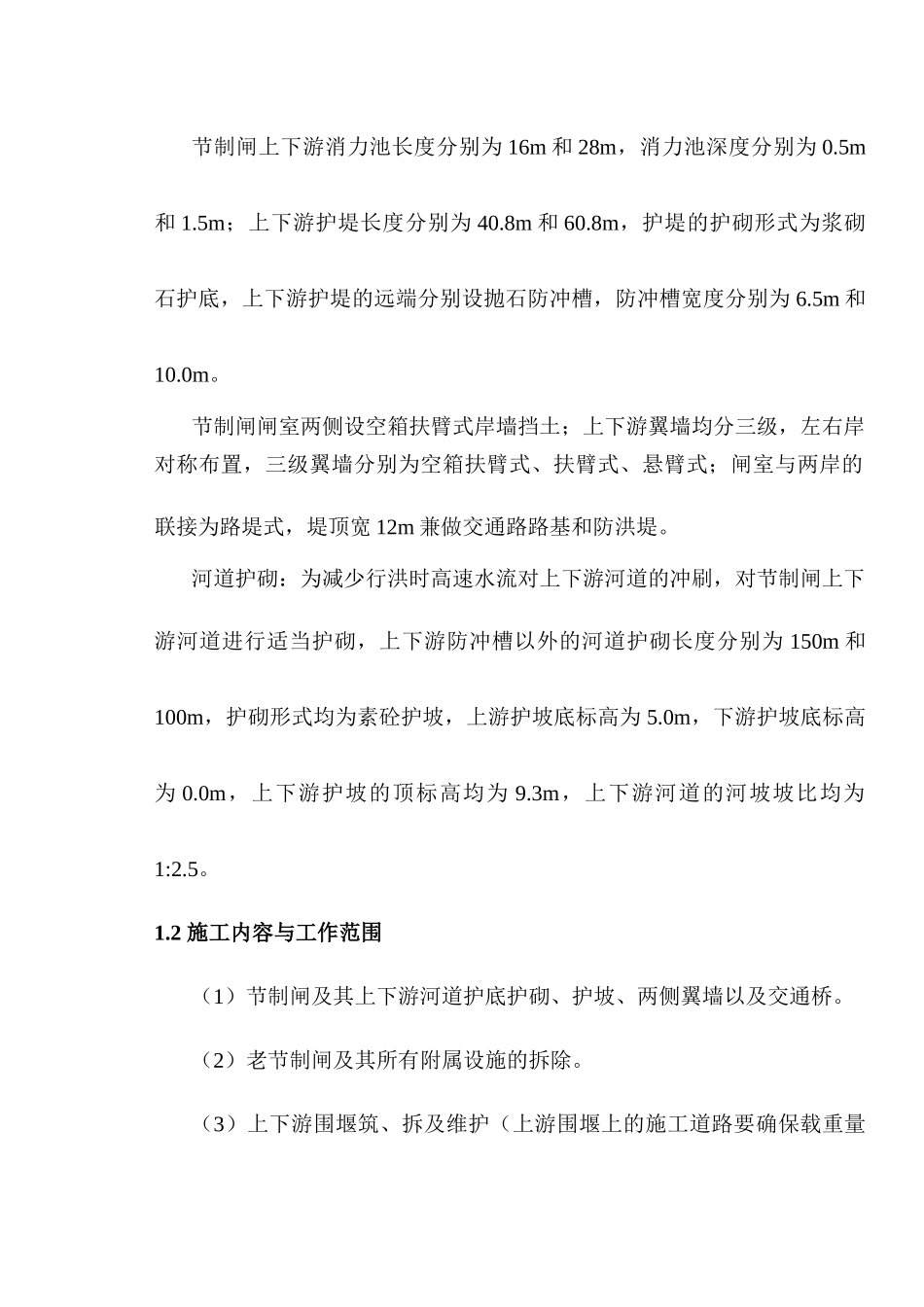

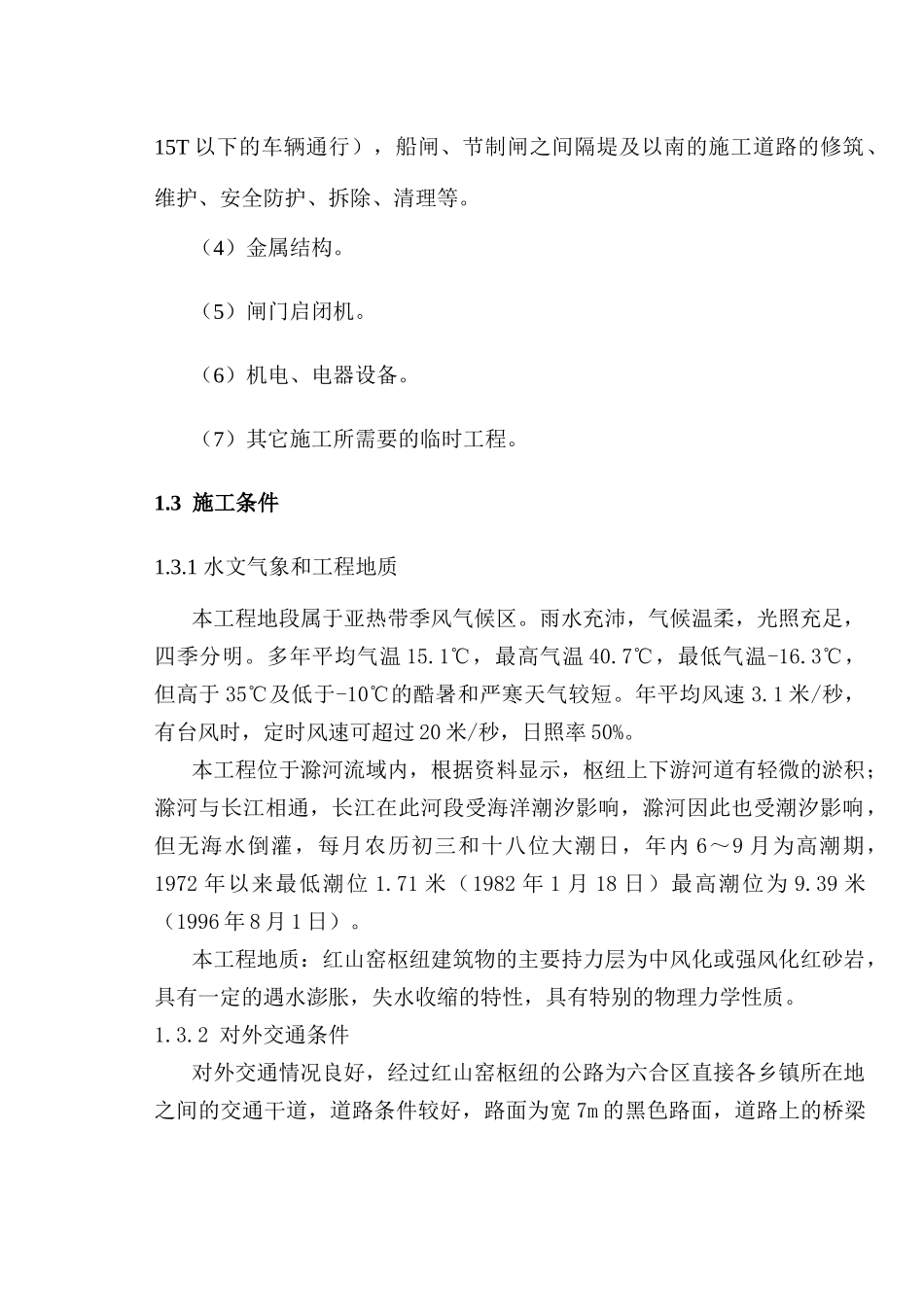

第一章 概述1.1 工程概况红山窑水利枢纽位于滁河入江口上游 128km 处的南京市六合区瓜埠镇，距六合 15 公里，距离宁通高速公路约 10km，为滁河干流重要的控制性枢纽工程，现有枢纽工程建成于 70 年代初，投入运行以来发挥了巨大的工程效益，但因工程存在的先天不足和长期带病运行，整个枢纽的破损老化严重，已严重危及到工程的安全运行和效益的正常发挥，需拆除重建。经投标，我公司将承担节制闸拆除重建工程施工任务。新建节制闸的设计行洪流量为 550 秒立米，节制闸共 6 孔，单孔净宽 8m，总净宽 48m，闸底板顶面高程 0.0m，闸上设计行洪水位 8.66m，设计过闸落差 0.1m 节制闸工程由闸室主体、上下游消能防冲设施、两岸连接建筑物（岸墙、翼墙、路堤等）组成，工程内容中还包括上下游行洪河道的护砌和整治。节制闸闸顶标高 11.2m，闸顶架设交通桥和检修便桥，交通桥宽 12m，桥面标高12.7m；检修便桥宽 1.5m，桥面标高 11.4m。闸墩上部为工作桥排架，排架顶面标高为 22.0m，工作桥桥面标高为 23.0m，工作桥以上为启闭机房。节制闸工作闸门为平面直升钢闸门，共 6 扇，采纳 6 台固定卷扬式启闭机启闭。节制闸上下游消力池长度分别为 16m 和 28m，消力池深度分别为 0.5m和 1.5m；上下游护堤长度分别为 40.8m 和 60.8m，护堤的护砌形式为浆砌石护底，上下游护堤的远端分别设抛石防冲槽，防冲槽宽度分别为 6.5m 和10.0m。节制闸闸室两侧设空箱扶臂式岸墙挡土；上下游翼墙均分三级，左右岸对称布置，三级翼墙分别为空箱扶臂式、扶臂式、悬臂式；闸室与两岸的联接为路堤式，堤顶宽 12m 兼做交通路路基和防洪堤。河道护砌：为减少行洪时高速水流对上下游河道的冲刷，对节制闸上下游河道进行适当护砌，上下游防冲槽以外的河道护砌长度分别为 150m 和100m，护砌形式均为素砼护坡，上游护坡底标高为 5.0m，下游护坡底标高为 0.0m，上下游护坡的顶标高均为 9.3m，上下游河道的河坡坡比均为1:2.5。1.2 施工内容与工作范围（1）节制闸及其上下游河道护底护砌、护坡、两侧翼墙以及交通桥。（2）老节制闸及其所有附属设施的拆除。（3）上下游围堰筑、拆及维护（上游围堰上的施工道路要确保载重量15T 以下的车辆通行），船闸、节制闸之间隔堤及以南的施工道路的修筑、维护、安全防护、拆除、清理等。（4）金属结构。（5）闸门启闭机。（6）机电、电器设备。（7）其它施工所需要的临时工程。1.3 施工条件1.3.1 ...
