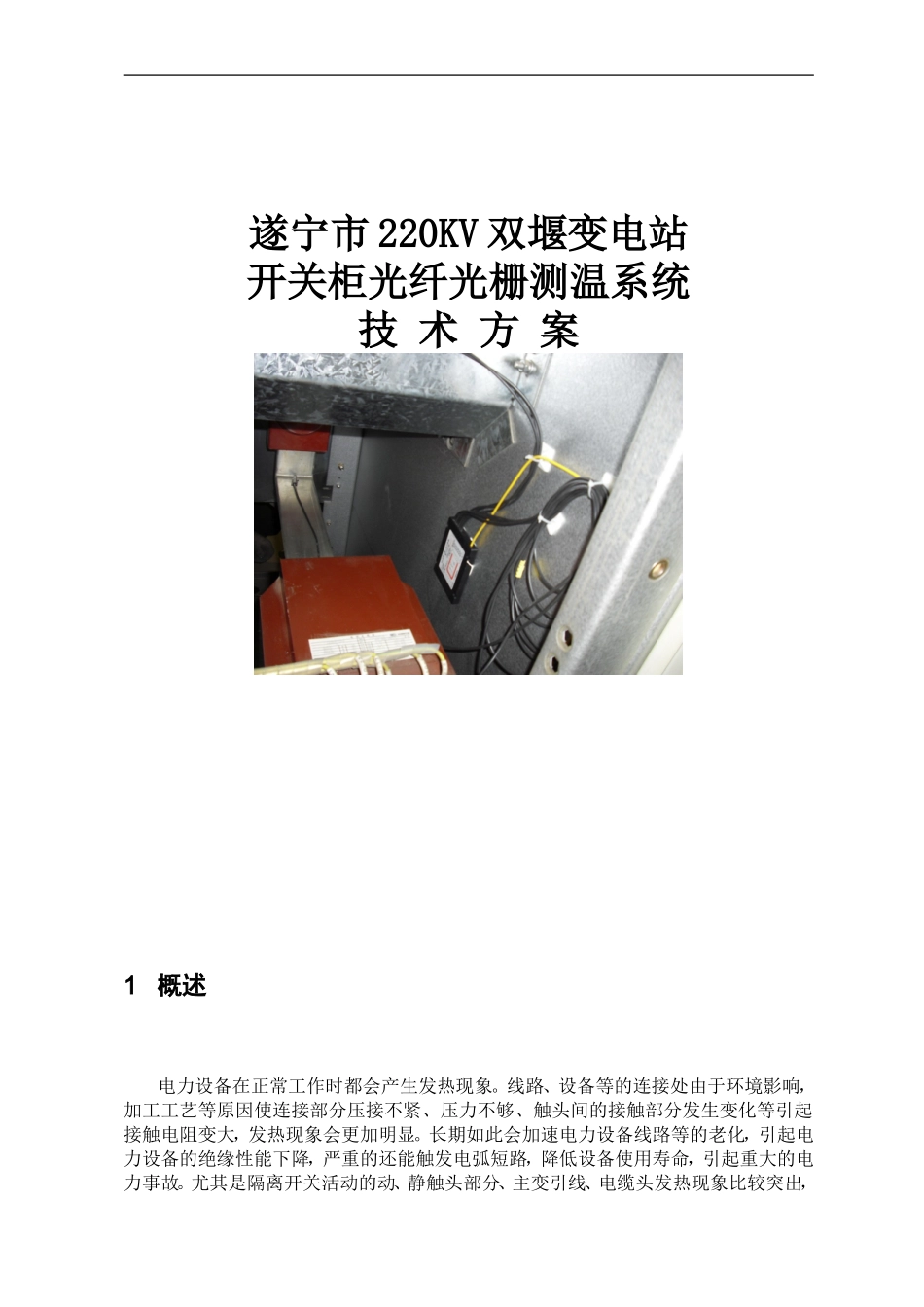

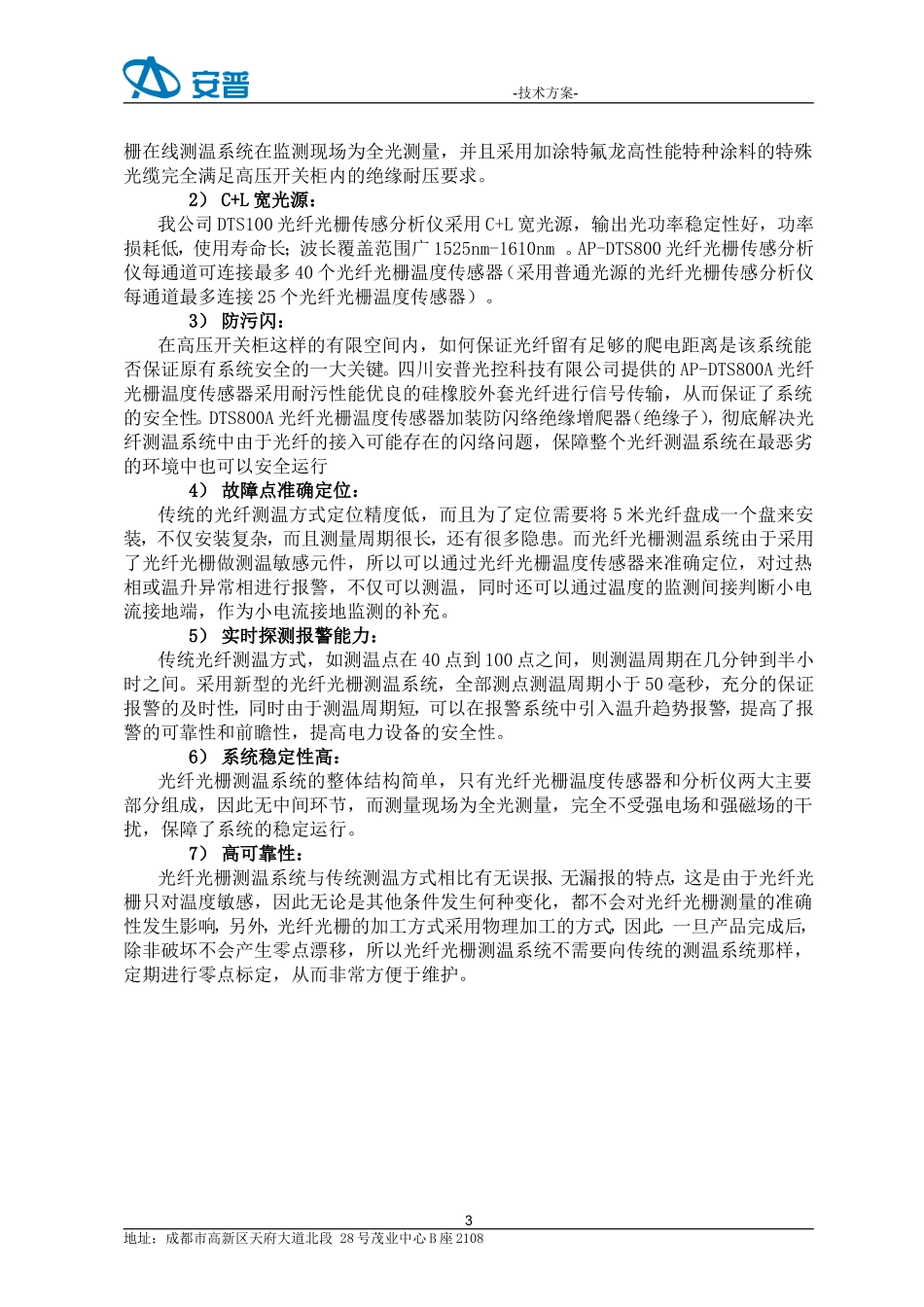

遂宁市 220KV 双堰变电站开关柜光纤光栅测温系统技 术 方 案1 概述电力设备在正常工作时都会产生发热现象。线路、设备等的连接处由于环境影响，加工工艺等原因使连接部分压接不紧、压力不够、触头间的接触部分发生变化等引起接触电阻变大，发热现象会更加明显。长期如此会加速电力设备线路等的老化，引起电力设备的绝缘性能下降，严重的还能触发电弧短路，降低设备使用寿命，引起重大的电力事故。尤其是隔离开关活动的动、静触头部分、主变引线、电缆头发热现象比较突出， -技术方案-故障率高，每年均有此类问题发生。目前监视方法仍靠工作人员定期完成的，费时费力，工作效率极低，而且不能及时发现潜藏的隐患，有些电力设备的焊点与接头位于不便触及的里端，这又给检测人员带来了极大的不便。 光纤光栅传感技术是近年来发展起来的一门崭新的技术，是伴随着光导纤维及光纤通信技术发展而派生的全新概念的传感技术。光纤光栅传感器通过辨析光波长来检测、度量外界物理量的变化。作为传感器家族新成员，光纤光栅传感器具有以下明显的优点：1) 抗电磁干扰、电绝缘、耐腐蚀、安全性好——对电绝缘，适合高电压场所； 2) 灵敏度高，温度精度高，寿命长，综合性能全面优于现有监测手段； 3) 重量轻、体积小、可挠曲，适用于狭小空间； 4) 测量对象广泛，对被测介质影响小； 5) 易于组网，实现远距离分布式测量。2 系统设计目标光纤光栅测温系统必须满足：实施探测开关柜触头温度准确定位异常温度开关柜地址；光纤光栅测温系统应能及时、准确的检测开关柜中 A,B,C 三相电缆头；A,B,C三相静触头；开关柜内部环境实时温度，温度异常报警信号可通过光纤光栅测温主机传送给仪表操作室现有的火灾控制器，实现报警并在消防值班室的工控机显示，也可通过手机短信发送信息至相关人员手机。3 系统设计范围本系统设计包含针对本次系统的整体设计、设备供货、安装指导、调试开通、配合验收以及设备保修等服务。其中系统设备包含光纤光栅测温主机（AP-DTS800）、光纤光栅传感器（AP-DTS800A）、AP-PSTO 绝缘增爬器及其他安装附件。4 系统设计优点1） 绝缘耐压性强：在电力系统尤其是高压和超高压系统中使用的设备，首先要满足绝缘耐压的要求，即不能降低原有设备的电压等级和安全特性，基于光纤光栅原理的 AP-DTS800 光纤光2地址：成都市高新区天府大道北段 28 号茂业中心 B 座 2108 -技术方案-栅在线测温系统在监测现场为全光...
