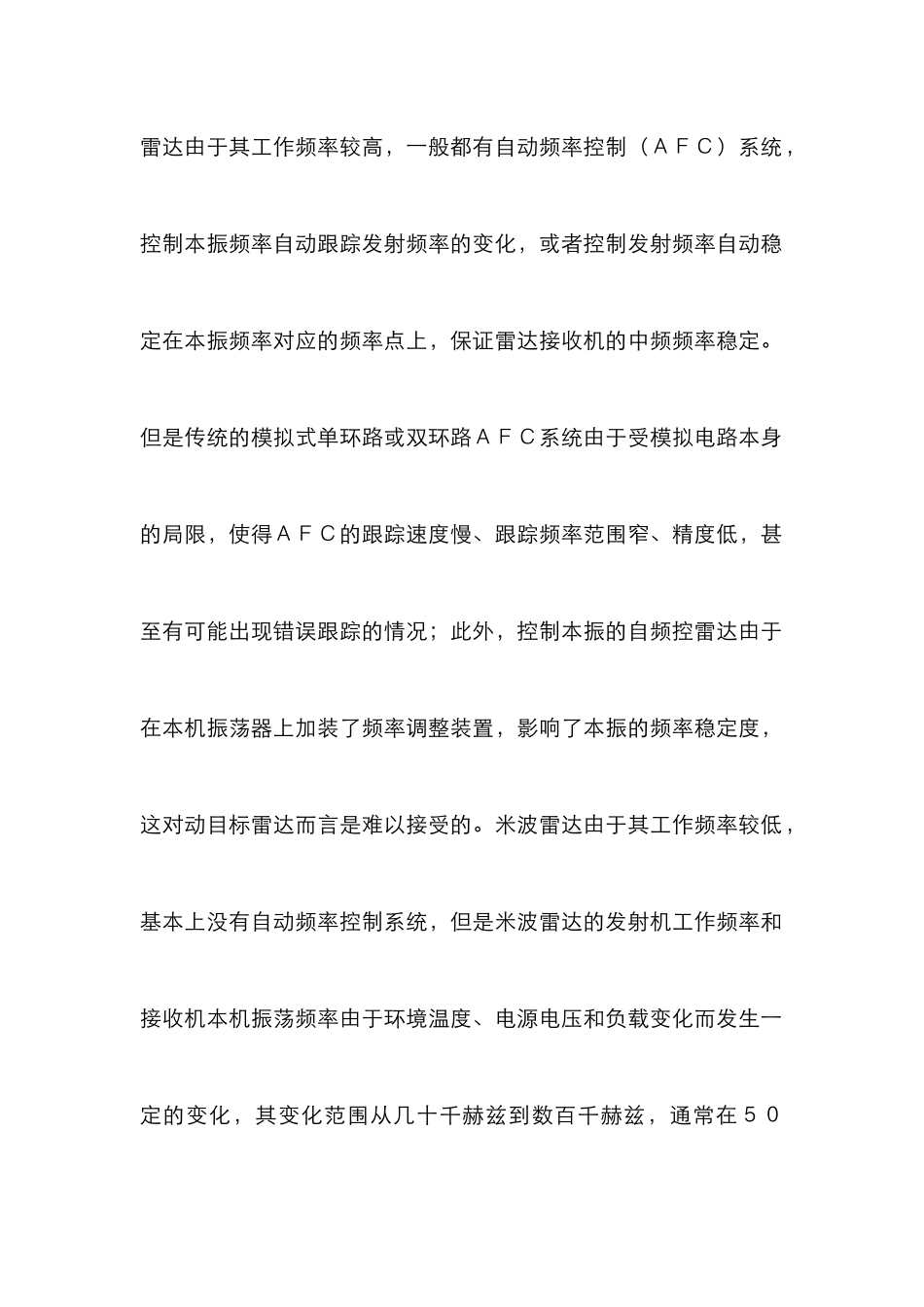

雷达自动频率控制管理论文 摘要:介绍了基于 DDS 技术的自适应米波雷达自动频率控制系统?熏该系统以直接数字频率合成技术(DDS)为基础,以单片机为控制核心,采纳高速高精度脉内测频技术精确测量米波脉冲雷达的发射频率,并根据测量结果由单片机控制本机振荡器,改变其输出的本振频率,保证中频频率稳定,确保雷达接收机的技术、战术性能得到充分的发挥。 关键词:本机振荡器直接数字频率合成自动频率控制脉内测频 雷达系统根据其工作频率一般分为米波雷达、分米波雷达和厘米波雷达,其接收机通常是超外差形式的。分米波雷达和厘米波雷达由于其工作频率较高,一般都有自动频率控制(AFC)系统,控制本振频率自动跟踪发射频率的变化,或者控制发射频率自动稳定在本振频率对应的频率点上,保证雷达接收机的中频频率稳定。但是传统的模拟式单环路或双环路AFC系统由于受模拟电路本身的局限,使得AFC的跟踪速度慢、跟踪频率范围窄、精度低,甚至有可能出现错误跟踪的情况;此外,控制本振的自频控雷达由于在本机振荡器上加装了频率调整装置,影响了本振的频率稳定度,这对动目标雷达而言是难以接受的。米波雷达由于其工作频率较低,基本上没有自动频率控制系统,但是米波雷达的发射机工作频率和接收机本机振荡频率由于环境温度、电源电压和负载变化而发生一定的变化,其变化范围从几十千赫兹到数百千赫兹,通常在500~600kHz之间。虽然由此造成的中频频率变化量的绝对值不会超出中频放大器的通频带范围(中频放大器的通频带通常≤1MHz),但是数百千赫兹的变化量使回波信号不能得到最有效的放大,造成雷达接收机技术、战术性能降低,此时即使加装DSU(DigitalStableUnit)设备,也由于中频频率漂移的影响,使DSU的性能无法得到最有效的发挥。 应用锁相环频率合成技术实现雷达自动频率控制系统已经是比较成熟的技术方案,这种方案的应用解决了非相参雷达的自动频率跟踪与本振频率稳定度之间的矛盾,但是锁相环固有的大惯性、大步进间隔和非线性误差却严重地限制着锁相环自动频率控制系统的性能,使其无法满足高速、高频率分辨率、大带宽的要求。 DDS技术是近几年来迅速进展的频率合成技术,它采纳全数字化的技术,具有集成度高、体积小、相对带宽宽、频率分辨率高、跳频时间短、相位连续性好、可以宽带正交输出、可以外加调制的优点,并能直接与单片机接口构成智能化的频率源。基于DDS技术的...
