风电场10kV集电线路工程-施工图总说明

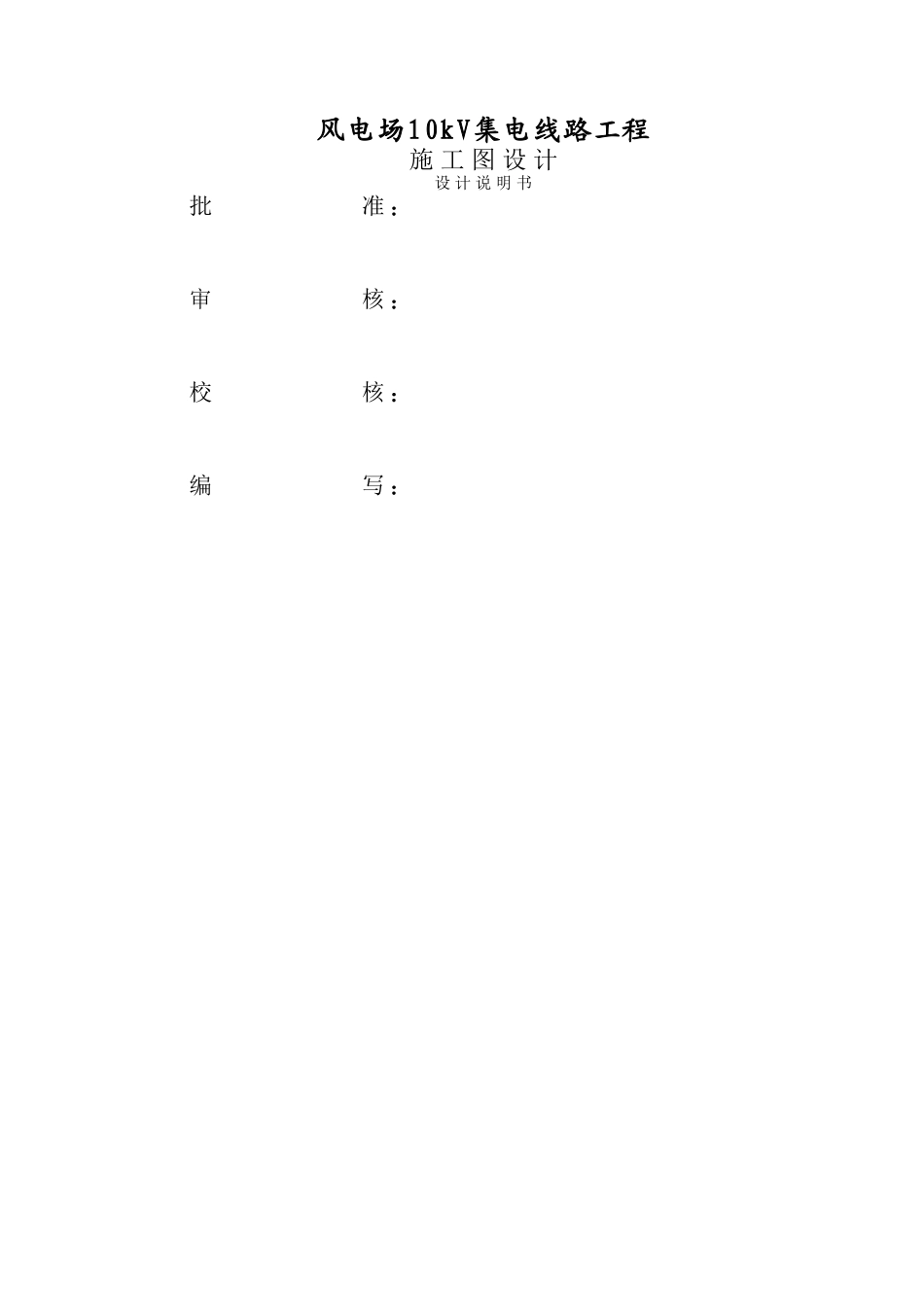

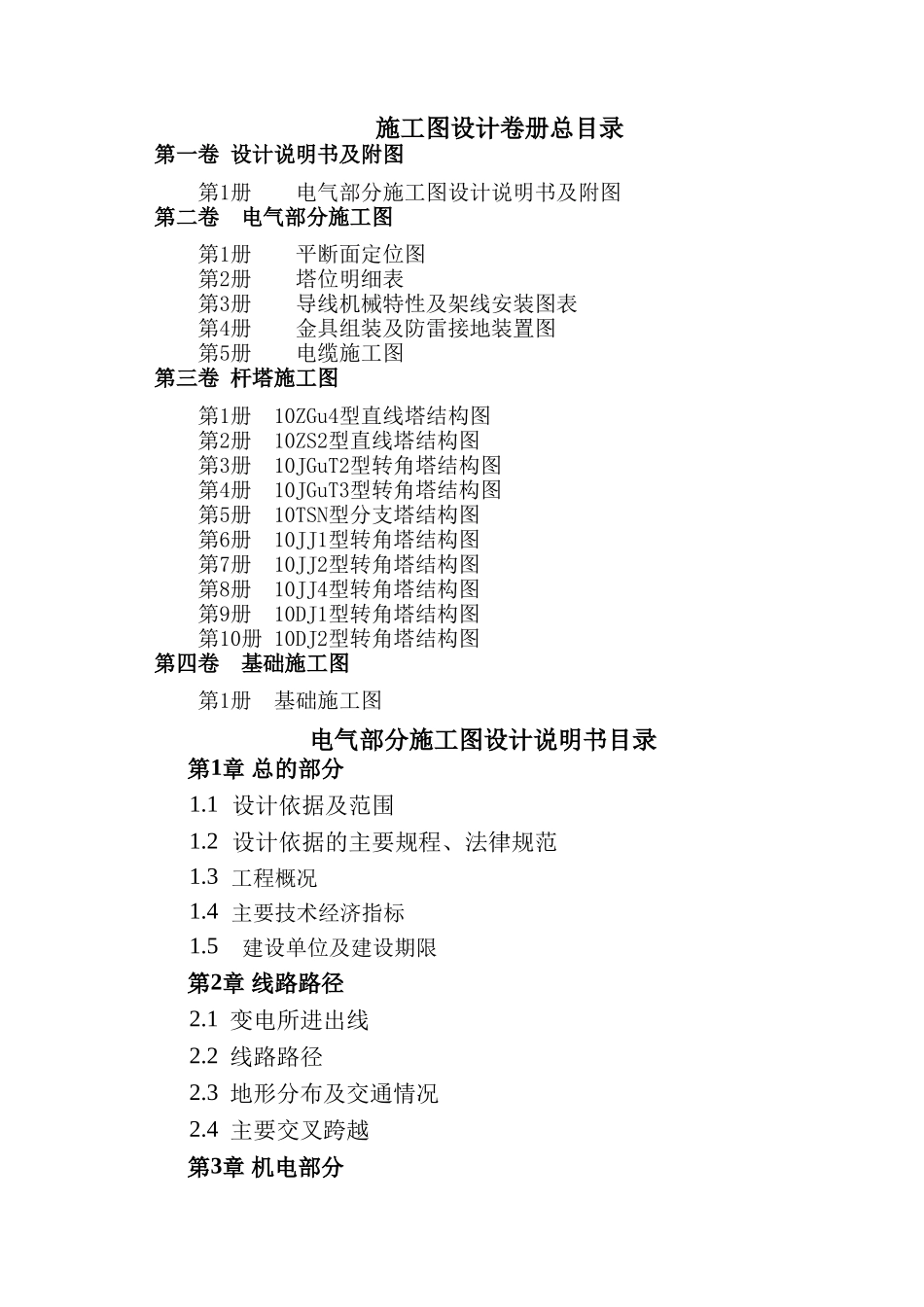

图 号华能南澳东岛风电场10kV集电线路工程施 工 图 设 计设 计 说 明 书2024年8月风电场10kV集电线路工程施 工 图 设 计设 计 说 明 书批准 ：审核 ：校核 ：编写 ：施工图设计卷册总目录第一卷 设计说明书及附图第1册 电气部分施工图设计说明书及附图第二卷 电气部分施工图第1册 平断面定位图第2册 塔位明细表第3册 导线机械特性及架线安装图表第4册 金具组装及防雷接地装置图第5册 电缆施工图第三卷 杆塔施工图第1册 10ZGu4型直线塔结构图第2册 10ZS2型直线塔结构图第3册 10JGuT2型转角塔结构图第4册 10JGuT3型转角塔结构图第5册 10TSN型分支塔结构图第6册 10JJ1型转角塔结构图第7册 10JJ2型转角塔结构图第8册 10JJ4型转角塔结构图第9册 10DJ1型转角塔结构图第10册 10DJ2型转角塔结构图第四卷 基础施工图 第1册 基础施工图电气部分施工图设计说明书目录第1章 总的部分1.1 设计依据及范围1.2 设计依据的主要规程、法律规范1.3 工程概况1.4 主要技术经济指标1.5 建设单位及建设期限第2章 线路路径2.1 变电所进出线2.2 线路路径2.3 地形分布及交通情况2.4 主要交叉跨越第3章 机电部分3.1 气象条件3。2 导线3.3 绝缘配置3.4 杆塔位移3.5 相位布置3.6 绝缘子串与金具3。7 导线防振措施3。8 空气间隙3.9 防雷与接地3.10 导线对地及交叉跨越距离3.11 林木砍伐和房屋拆迁标准3.12 送电线路与弱电线路的交叉角第4章 施工注意事项4.1 施工注意事项第5章 其他说明及附表5。1 其他说明第1章 总的部分1。1 设计依据及范围1。1。1 设计依据 本工程主要依据初步设计文件及初设审查意见进行施工图设计。1.1.2 设计范围本输电线路工程设计范围为自110kV牛头岭变电所起至新建20台风机箱变止的新建架空线路和电缆线路的本体勘测设计。1.2 设计依据的主要规程、法律规范1.2。1 《66kV及以下架空电力线路设计法律规范》 GB 50061-971。2。2 《沟通电气装置的过电压保护和绝缘配合》DL/T620—19971。2。3 《架空送电线路杆塔结构设计技术规定》DL/T5154-20241.2。4 《架空送电线路基础设计技术规定》DL/T5219-20241。2.5 《高压架空线路和发电厂、变电站环境污区分级及外绝缘选择标准》GB/T16434-19961。2。6 《沟通电气装置的接地》 DL/T 621—19971。2。7 《电力工程电缆设计法律规范》 GB 50217-941。2。8 《电气装置安装工程35kV及以下架空电力线路施工及验收法律规范...
