飞仙关水电站帷幕灌浆施工技术与质量控制-最新年精选文档

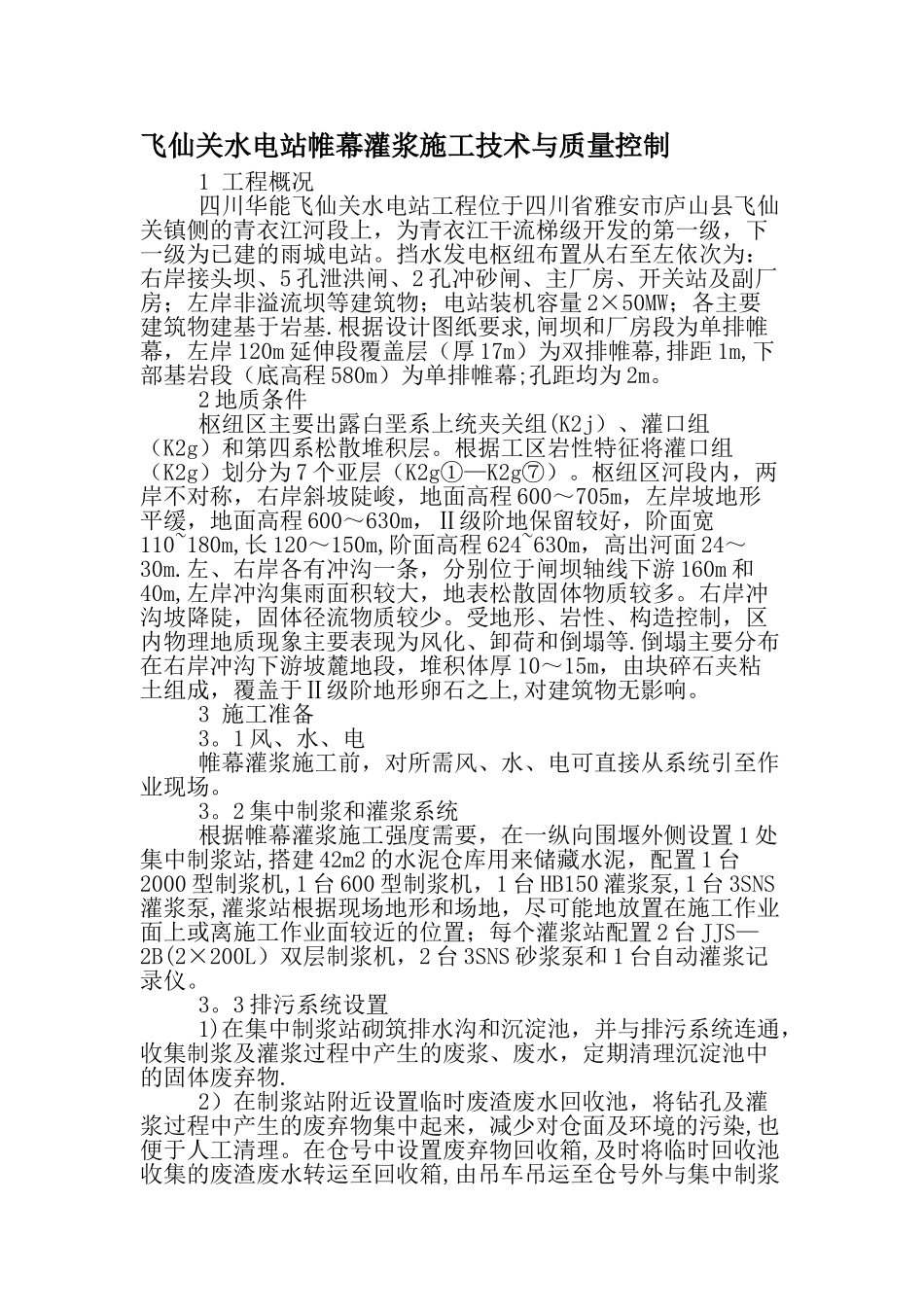

飞仙关水电站帷幕灌浆施工技术与质量控制-最新年精选文档_第1页
1/5
飞仙关水电站帷幕灌浆施工技术与质量控制-最新年精选文档_第2页
2/5
飞仙关水电站帷幕灌浆施工技术与质量控制-最新年精选文档_第3页
3/5
飞仙关水电站帷幕灌浆施工技术与质量控制 1 工程概况 四川华能飞仙关水电站工程位于四川省雅安市庐山县飞仙关镇侧的青衣江河段上,为青衣江干流梯级开发的第一级,下一级为已建的雨城电站。挡水发电枢纽布置从右至左依次为:右岸接头坝、5 孔泄洪闸、2 孔冲砂闸、主厂房、开关站及副厂房;左岸非溢流坝等建筑物;电站装机容量 2×50MW;各主要建筑物建基于岩基.根据设计图纸要求,闸坝和厂房段为单排帷幕,左岸 120m 延伸段覆盖层(厚 17m)为双排帷幕,排距 1m,下部基岩段(底高程 580m)为单排帷幕;孔距均为 2m。 2 地质条件 枢纽区主要出露白垩系上统夹关组(K2j)、灌口组(K2g)和第四系松散堆积层。根据工区岩性特征将灌口组(K2g)划分为 7 个亚层(K2g①—K2g⑦)。枢纽区河段内,两岸不对称,右岸斜坡陡峻,地面高程 600~705m,左岸坡地形平缓,地面高程 600~630m,Ⅱ级阶地保留较好,阶面宽110~180m,长 120~150m,阶面高程 624~630m,高出河面 24~30m.左、右岸各有冲沟一条,分别位于闸坝轴线下游 160m 和40m,左岸冲沟集雨面积较大,地表松散固体物质较多。右岸冲沟坡降陡,固体径流物质较少。受地形、岩性、构造控制,区内物理地质现象主要表现为风化、卸荷和倒塌等.倒塌主要分布在右岸冲沟下游坡麓地段,堆积体厚 10~15m,由块碎石夹粘土组成,覆盖于Ⅱ级阶地形卵石之上,对建筑物无影响。 3 施工准备 3。1 风、水、电 帷幕灌浆施工前,对所需风、水、电可直接从系统引至作业现场。 3。2 集中制浆和灌浆系统 根据帷幕灌浆施工强度需要,在一纵向围堰外侧设置 1 处集中制浆站,搭建 42m2 的水泥仓库用来储藏水泥,配置 1 台2000 型制浆机,1 台 600 型制浆机,1 台 HB150 灌浆泵,1 台 3SNS灌浆泵,灌浆站根据现场地形和场地,尽可能地放置在施工作业面上或离施工作业面较近的位置;每个灌浆站配置 2 台 JJS—2B(2×200L)双层制浆机,2 台 3SNS 砂浆泵和 1 台自动灌浆记录仪。 3。3 排污系统设置 1)在集中制浆站砌筑排水沟和沉淀池,并与排污系统连通,收集制浆及灌浆过程中产生的废浆、废水,定期清理沉淀池中的固体废弃物. 2)在制浆站附近设置临时废渣废水回收池,将钻孔及灌浆过程中产生的废弃物集中起来,减少对仓面及环境的污染,也便于人工清理。在仓号中设置废弃物回收箱,及时将临时回收池收集的废渣废水转运至回收箱,由吊车吊运至仓号外与集中制浆站的废弃物一起集中...
