马兰西亚某跨海大桥施工方案-secret

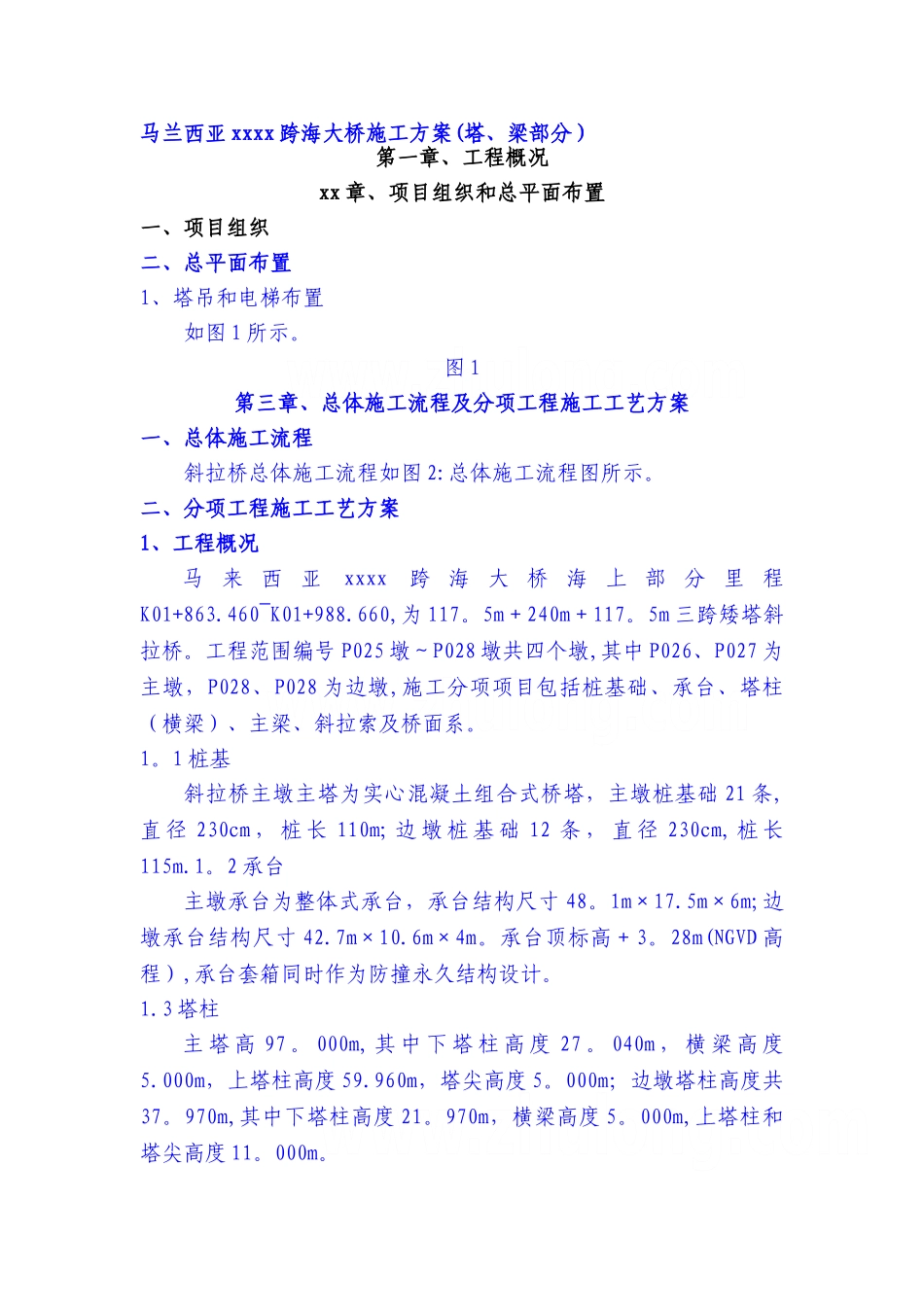

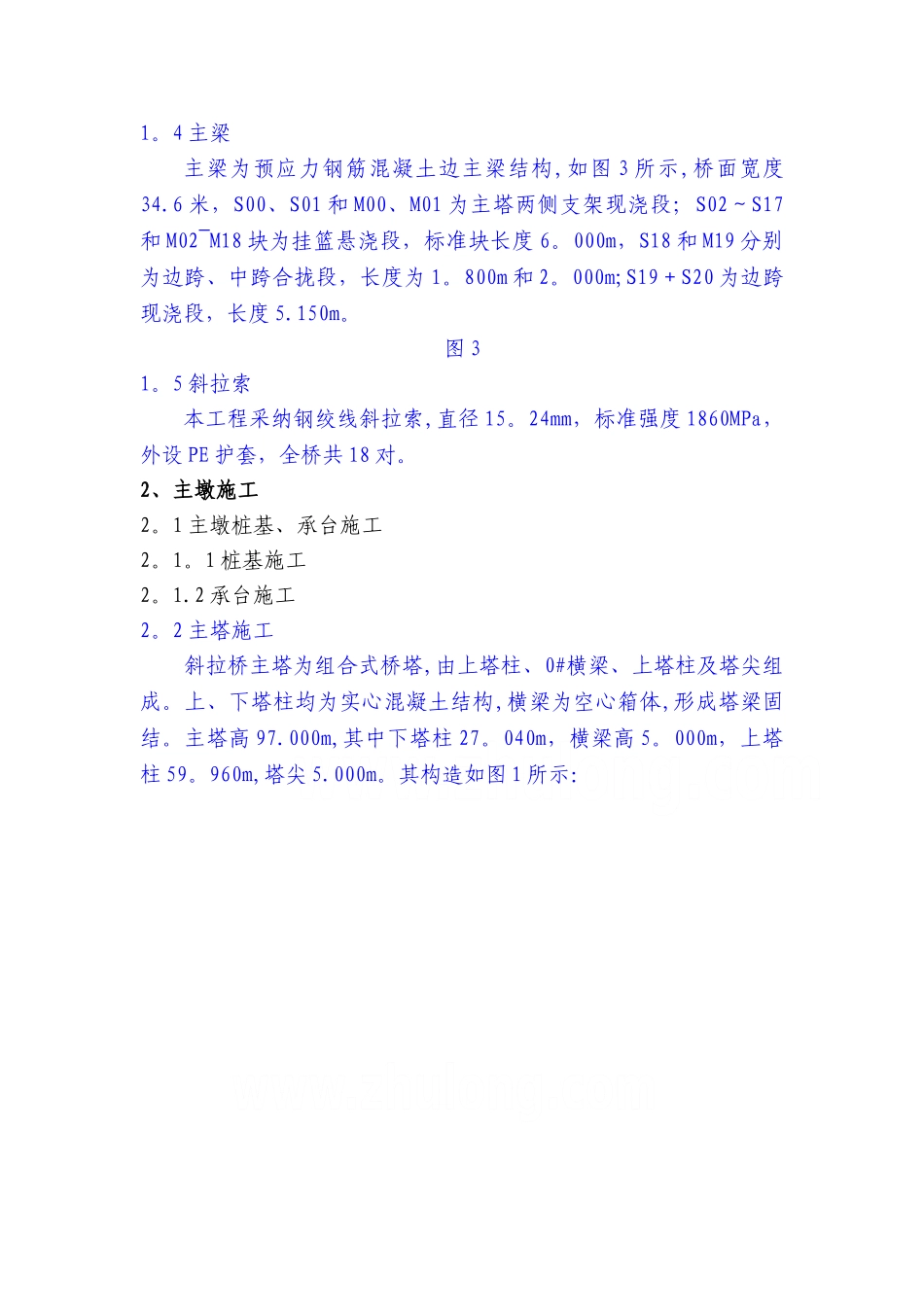

马兰西亚 xxxx 跨海大桥施工方案(塔、梁部分）第一章、工程概况xx 章、项目组织和总平面布置一、项目组织二、总平面布置1、塔吊和电梯布置 如图 1 所示。图 1第三章、总体施工流程及分项工程施工工艺方案一、总体施工流程斜拉桥总体施工流程如图 2:总体施工流程图所示。二、分项工程施工工艺方案1、工程概况马来西亚xxxx跨海大桥海上部分里程K01+863.460~K01+988.660,为 117。5m＋240m＋117。5m 三跨矮塔斜拉桥。工程范围编号 P025 墩～P028 墩共四个墩,其中 P026、P027 为主墩，P028、P028 为边墩,施工分项项目包括桩基础、承台、塔柱（横梁）、主梁、斜拉索及桥面系。1。1 桩基斜拉桥主墩主塔为实心混凝土组合式桥塔，主墩桩基础 21 条,直 径 230cm ， 桩 长 110m; 边 墩 桩 基 础 12 条 ， 直 径 230cm, 桩 长115m.1。2 承台主墩承台为整体式承台，承台结构尺寸 48。1m×17.5m×6m;边墩承台结构尺寸 42.7m×10.6m×4m。承台顶标高＋3。28m(NGVD 高程）,承台套箱同时作为防撞永久结构设计。1.3 塔柱主 塔 高 97 。 000m, 其 中 下 塔 柱 高 度 27 。 040m ， 横 梁 高 度5.000m，上塔柱高度 59.960m，塔尖高度 5。000m；边墩塔柱高度共37。970m,其中下塔柱高度 21。970m，横梁高度 5。000m,上塔柱和塔尖高度 11。000m。1。4 主梁主梁为预应力钢筋混凝土边主梁结构,如图 3 所示,桥面宽度34.6 米，S00、S01 和 M00、M01 为主塔两侧支架现浇段；S02～S17和 M02~M18 块为挂篮悬浇段，标准块长度 6。000m，S18 和 M19 分别为边跨、中跨合拢段，长度为 1。800m 和 2。000m;S19＋S20 为边跨现浇段，长度 5.150m。图 31。5 斜拉索本工程采纳钢绞线斜拉索,直径 15。24mm，标准强度 1860MPa，外设 PE 护套，全桥共 18 对。2、主墩施工2。1 主墩桩基、承台施工2。1。1 桩基施工2。1.2 承台施工2。2 主塔施工 斜拉桥主塔为组合式桥塔,由上塔柱、0#横梁、上塔柱及塔尖组成。上、下塔柱均为实心混凝土结构,横梁为空心箱体,形成塔梁固结。主塔高 97.000m,其中下塔柱 27。040m，横梁高 5。000m，上塔柱 59。960m,塔尖 5.000m。其构造如图 1 所示：图 12.2。1 下塔柱施工本工程下塔柱高度 27。04m，横桥向尺寸宽度两面收分,以塔中心线为对称由 5。0m 渐变到 3.0m，计算倾角 88º。施工共分 7 个施工节 段 ， 高 度 组 成 由 下 至...
