高层外脚手架专项施工方案

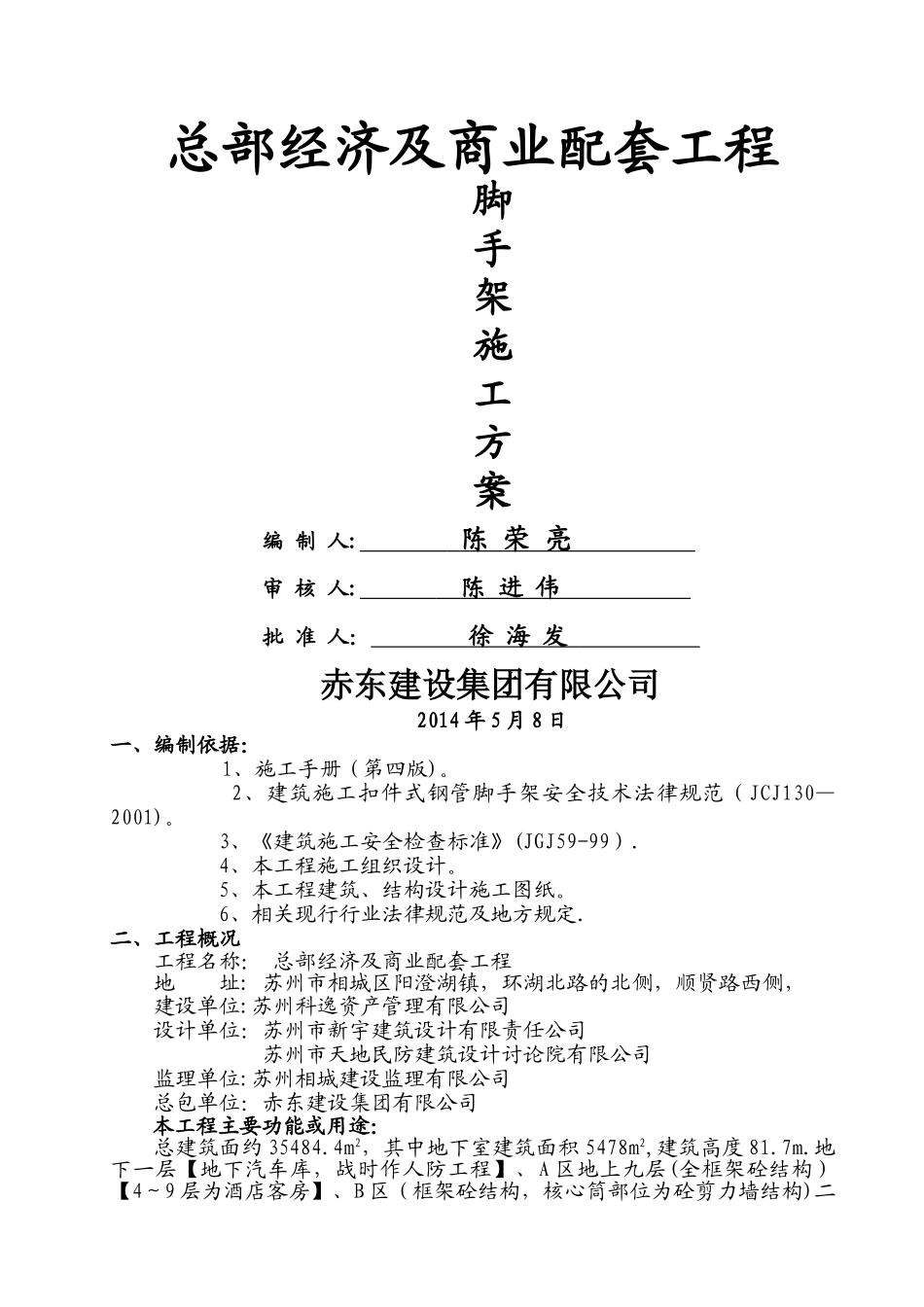

总部经济及商业配套工程脚手架施工方案编 制 人: 陈 荣 亮 审 核 人: 陈 进 伟 批 准 人： 徐 海 发 赤东建设集团有限公司 2014 年 5 月 8 日一、编制依据：1、施工手册（第四版)。 2、建筑施工扣件式钢管脚手架安全技术法律规范（JCJ130—2001)。 3、《建筑施工安全检查标准》(JGJ59-99）. 4、本工程施工组织设计。 5、本工程建筑、结构设计施工图纸。 6、相关现行行业法律规范及地方规定.二、工程概况工程名称： 总部经济及商业配套工程地 址: 苏州市相城区阳澄湖镇，环湖北路的北侧，顺贤路西侧，建设单位:苏州科逸资产管理有限公司设计单位：苏州市新宇建筑设计有限责任公司 苏州市天地民防建筑设计讨论院有限公司监理单位:苏州相城建设监理有限公司总包单位：赤东建设集团有限公司本工程主要功能或用途：总建筑面约 35484.4m2，其中地下室建筑面积 5478m2,建筑高度 81.7m.地下一层【地下汽车库，战时作人防工程】、A 区地上九层(全框架砼结构）【4～9 层为酒店客房】、B 区（框架砼结构，核心筒部位为砼剪力墙结构)二十一层【4～21 层为砼框架结构办公楼】，其中裙房三层砼框架结构。±0。000 相当于绝对标高国家 85 高程 3.300m。框架剪力墙结构。抗震设防烈度为六度，核心筒抗剪力墙抗震等级二级，其他为三级。混凝土强度等级：垫层为 C15,室内地坪为 C25，混凝土结构 4 层及 4 层以下为 C40，5、6 层为 C35，7 层以上为 C30。防水混凝土抗渗等级 P6。地下室耐火等级为一级,地上耐火等级为二级.地下室防水等级二级；屋面防水等级为二级，防水层合理使用年限为 15 年。地下室为平战结合甲类常6 级、核 6 级防空工程。本工程 1～3 层，层高为 4。480 米，4~21 层，层高为 3.520 米。其中裙房三层，A 区为 9 层酒店建筑,B 区为 21 层办公楼建筑。室内外高差 0。6 米。三、 方案的选择由于本工程建筑物要考虑外架搭设与施工塔吊等机械位置、安全防护的接口和联系等。通过分析比较，综合现场实际情况，决定在本工程的外架施工中 B 区六层以下(含六层）采纳落地式双排外脚手架，六层以上部分采纳悬挑式双排全封闭钢管脚手架.A 区四层以下（含四层）采纳落地式双排外脚手架，四层以上部分采纳悬挑式双排全封闭钢管脚手架. 建筑结构类型：框剪结构、层数、±0.000至设计最高高度详见下表：楼号层数设计最高处标高脚手架搭设最高高度A 区934.68m36.00mB 区 217...
