空调水系统管道井施工方案

空调水系统管道井施工方案_第1页
1/6
空调水系统管道井施工方案_第2页
2/6

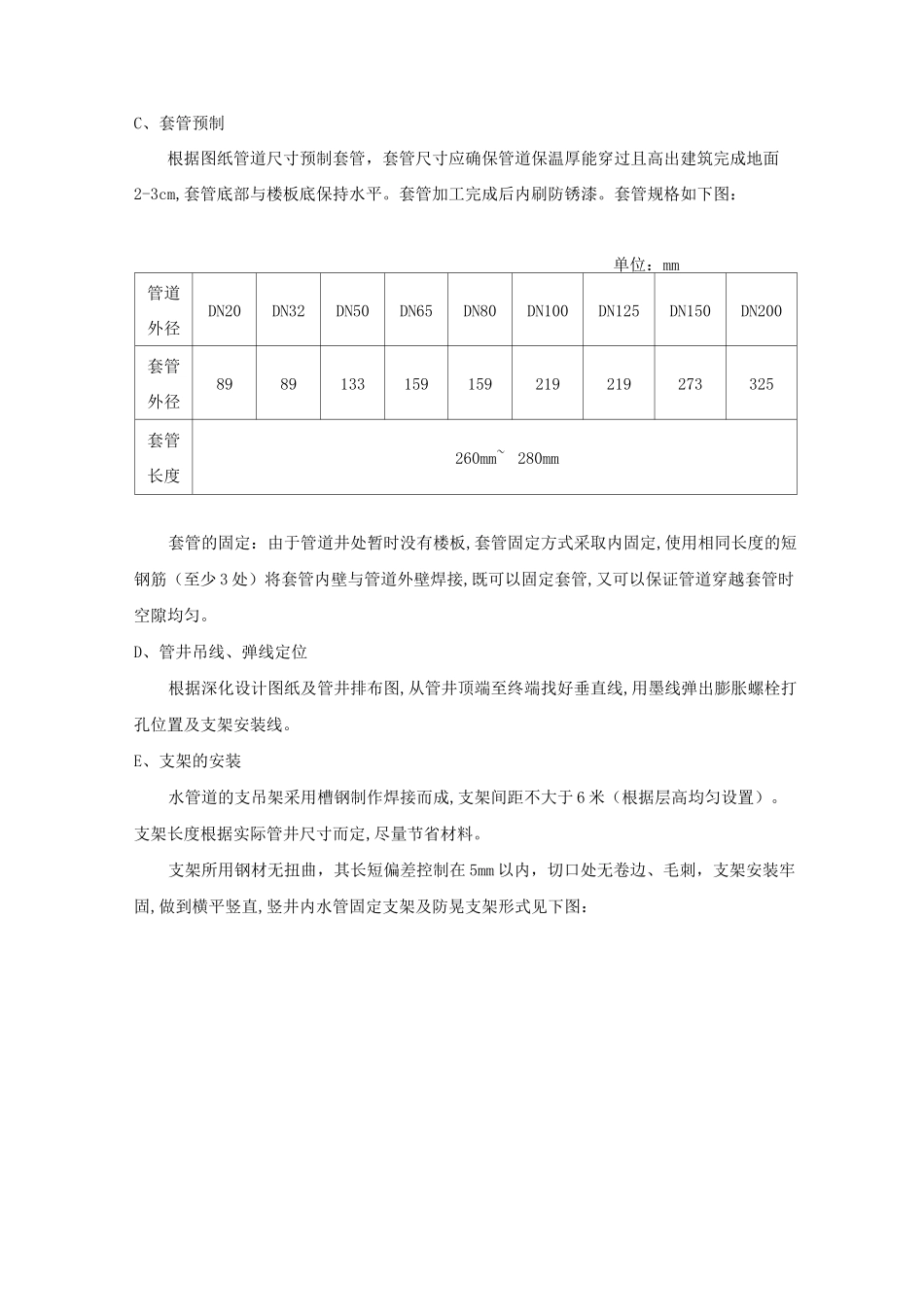

空调水系统管道井施工方案_第3页
3/6
空调水系统管道井施工方案1)编制依据:■相关图纸设计文件;■室内管道支架及吊架(03S402);■通风与空调工程施工质量验收规范(GB50243—2016);现场施工实际情况。2)管道竖井简介:本项目空调水系统管井为专用管井,现场管井各层相通未浇筑楼板,楼层高度较高,各层管道井预留门洞太小。施工危险性高,难度大,在施工方案的编制中需要综合考虑现场施工质量、进度及安全,有效制定专项施工方案,确保施工顺利进行。空调水系统平面图,A 区管道井共 4 个:k43、k44、k45 及 k53,B 区管道井共 6 个:(k41、k52)、k42、(k23、k51)及净化空调专用管井 k6,C 区管道井共 5 个:(k21、k22)、k32、k31 及 kl。管道固定支架及防晃支架:按照图纸要求每个空调水系统立管加设不少于 2 个固定支架及 1 套伸缩补偿器用于释放热胀力;每层加设防晃支架。3)施工准备工作:■土建专业竖井清理、弹出标高控制线、管井隔墙线已弹;■水管等材料进场且报验合格;■深化设计图纸已完成;4)施工工艺流程及施工方法:结合管井检修门和管井内水管管道的综合排布图,尤其是管道较多部位的布置图,避免各专业管道冲突和无法检修等问题。确定先大后小,先无压后有压的原则,同时兼顾各管道安装时的必要安装操作空间和日后管道的检修空间。4)空调水管道安装A、安装工艺流程施工准备——管道防腐——套管预制——弹线定位——支吊架安装——管道安装——打压试验——管道保温——成品保护B、施工准备认真熟悉图纸、技术要求、施工工序及质量要求;结合管井综合布置图,确定管道间距、定位;C、套管预制根据图纸管道尺寸预制套管,套管尺寸应确保管道保温厚能穿过且高出建筑完成地面2-3cm,套管底部与楼板底保持水平。套管加工完成后内刷防锈漆。套管规格如下图:单位:mm管道外径DN20DN32DN50DN65DN80DN100DN125DN150DN200套管外径8989133159159219219273325套管长度260mm~ 280mm套管的固定:由于管道井处暂时没有楼板,套管固定方式采取内固定,使用相同长度的短钢筋(至少 3 处)将套管内壁与管道外壁焊接,既可以固定套管,又可以保证管道穿越套管时空隙均匀。D、管井吊线、弹线定位根据深化设计图纸及管井排布图,从管井顶端至终端找好垂直线,用墨线弹出膨胀螺栓打孔位置及支架安装线。E、支架的安装水管道的支吊架采用槽钢制作焊接而成,支架间距不大于 6 米(根据层高均匀设置)。支架长度根据实际管井尺寸而定,尽量节省材料。支架所用钢...
