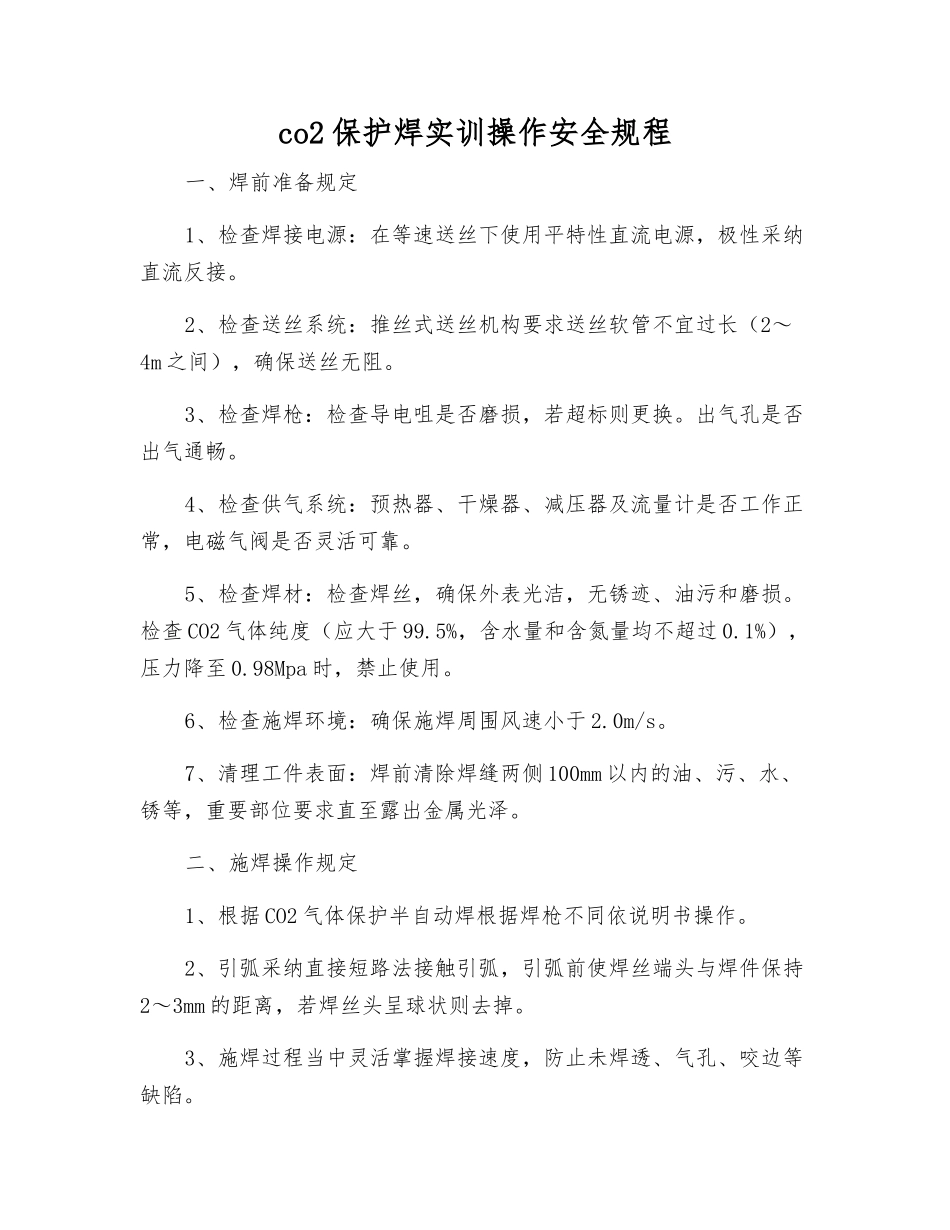

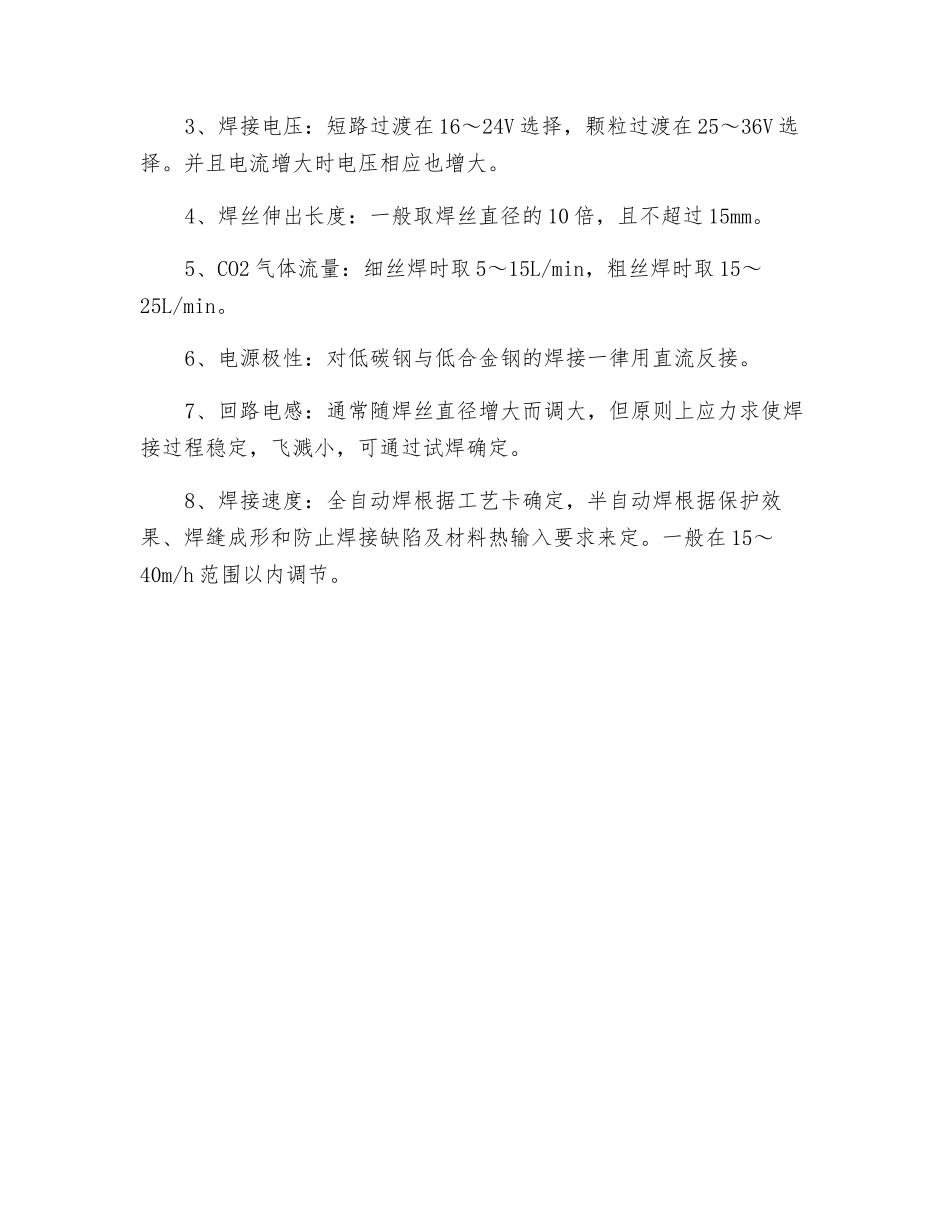

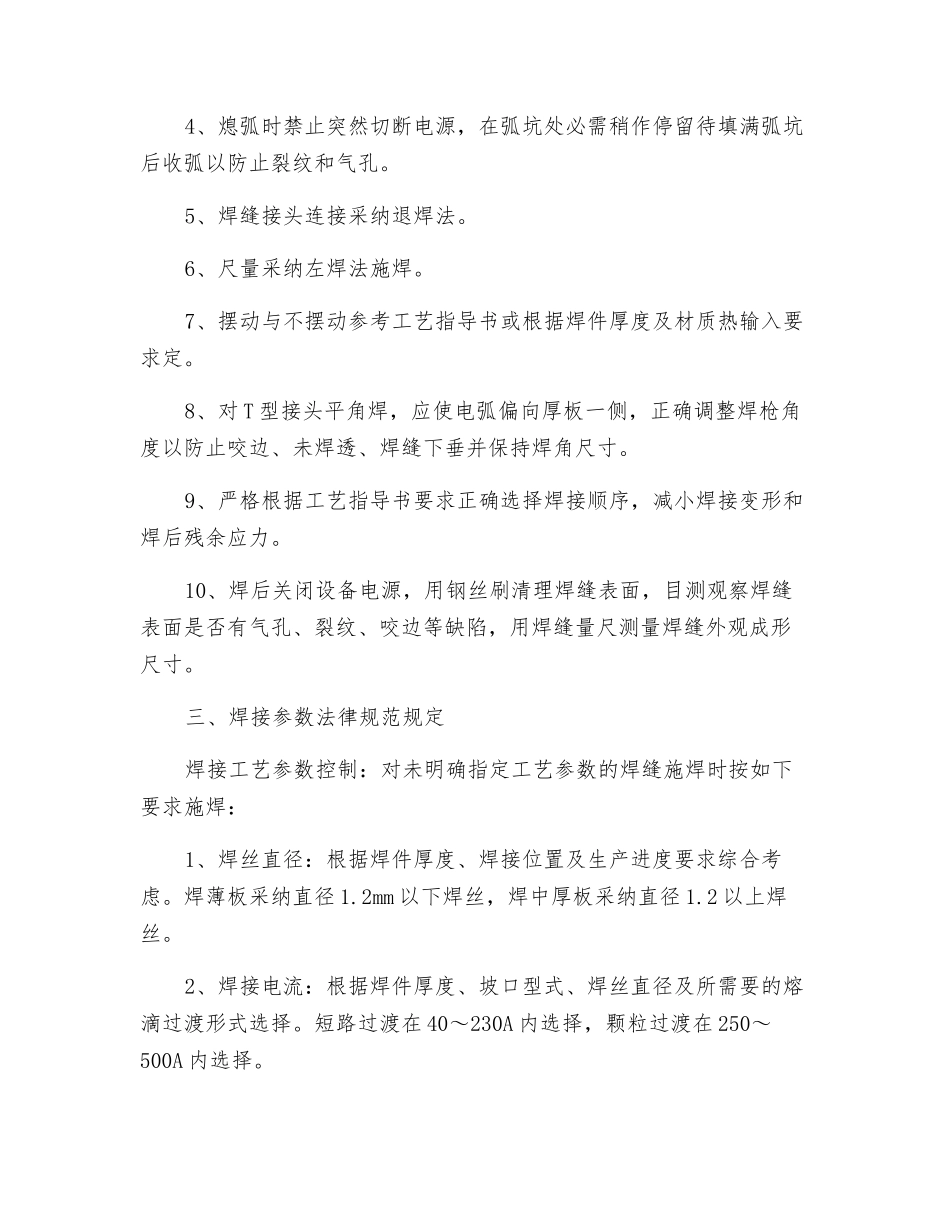

co2 保护焊实训操作安全规程一、焊前准备规定1、检查焊接电源：在等速送丝下使用平特性直流电源，极性采纳直流反接。2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m 之间），确保送丝无阻。3、检查焊枪：检查导电咀是否磨损，若超标则更换。出气孔是否出气通畅。4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。检查 CO2 气体纯度（应大于 99.5%，含水量和含氮量均不超过 0.1%），压力降至 0.98Mpa 时，禁止使用。6、检查施焊环境：确保施焊周围风速小于 2.0m/s。7、清理工件表面：焊前清除焊缝两侧 100mm 以内的油、污、水、锈等，重要部位要求直至露出金属光泽。二、施焊操作规定1、根据 CO2 气体保护半自动焊根据焊枪不同依说明书操作。2、引弧采纳直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm 的距离，若焊丝头呈球状则去掉。3、施焊过程当中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。5、焊缝接头连接采纳退焊法。6、尺量采纳左焊法施焊。7、摆动与不摆动参考工艺指导书或根据焊件厚度及材质热输入要求定。8、对 T 型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。9、严格根据工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。三、焊接参数法律规范规定焊接工艺参数控制：对未明确指定工艺参数的焊缝施焊时按如下要求施焊：1、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。焊薄板采纳直径 1.2mm 以下焊丝，焊中厚板采纳直径 1.2 以上焊丝。2、焊接电流：根据焊件厚度、坡口型式、焊丝直径及所需要的熔滴过渡形式选择。短路过渡在 40～230A 内选择，颗粒过渡在 250～500A 内选择。3、焊接电压：短路过渡在 16～24V 选择，颗粒过渡在 25～36V 选择。并且电流增大时电压相应也增大。4、焊丝伸出长度：一般取焊丝直径的 10 倍，且不超过 15mm。5、CO2 气体流量：细丝焊时取 5～15L/min，粗丝焊时取 15～25L/min。6、电源极性：对低碳钢与低合金钢的焊接一律用直流反接。7、回...
