煤场工程方案

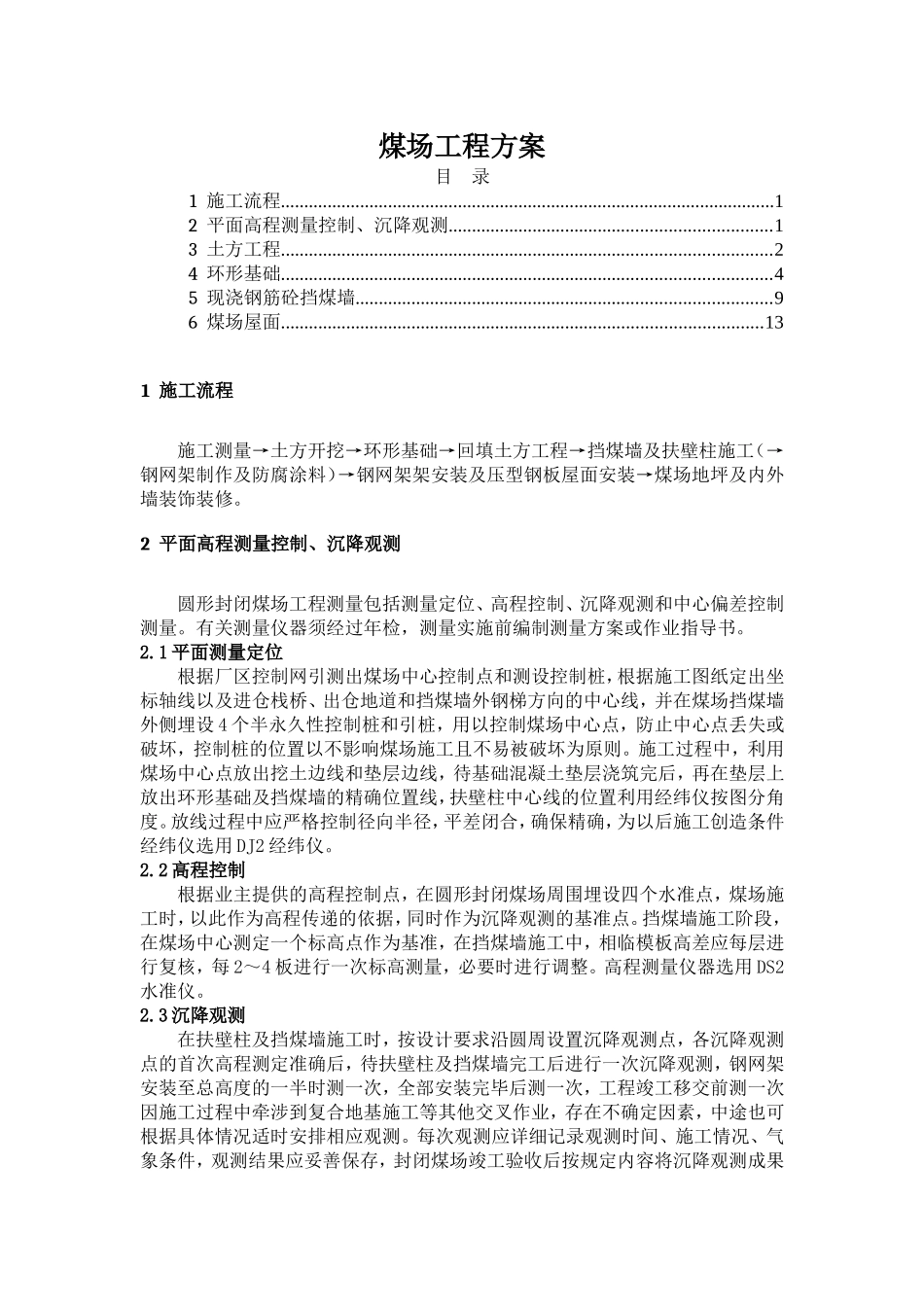

煤场工程方案_第1页
1/31

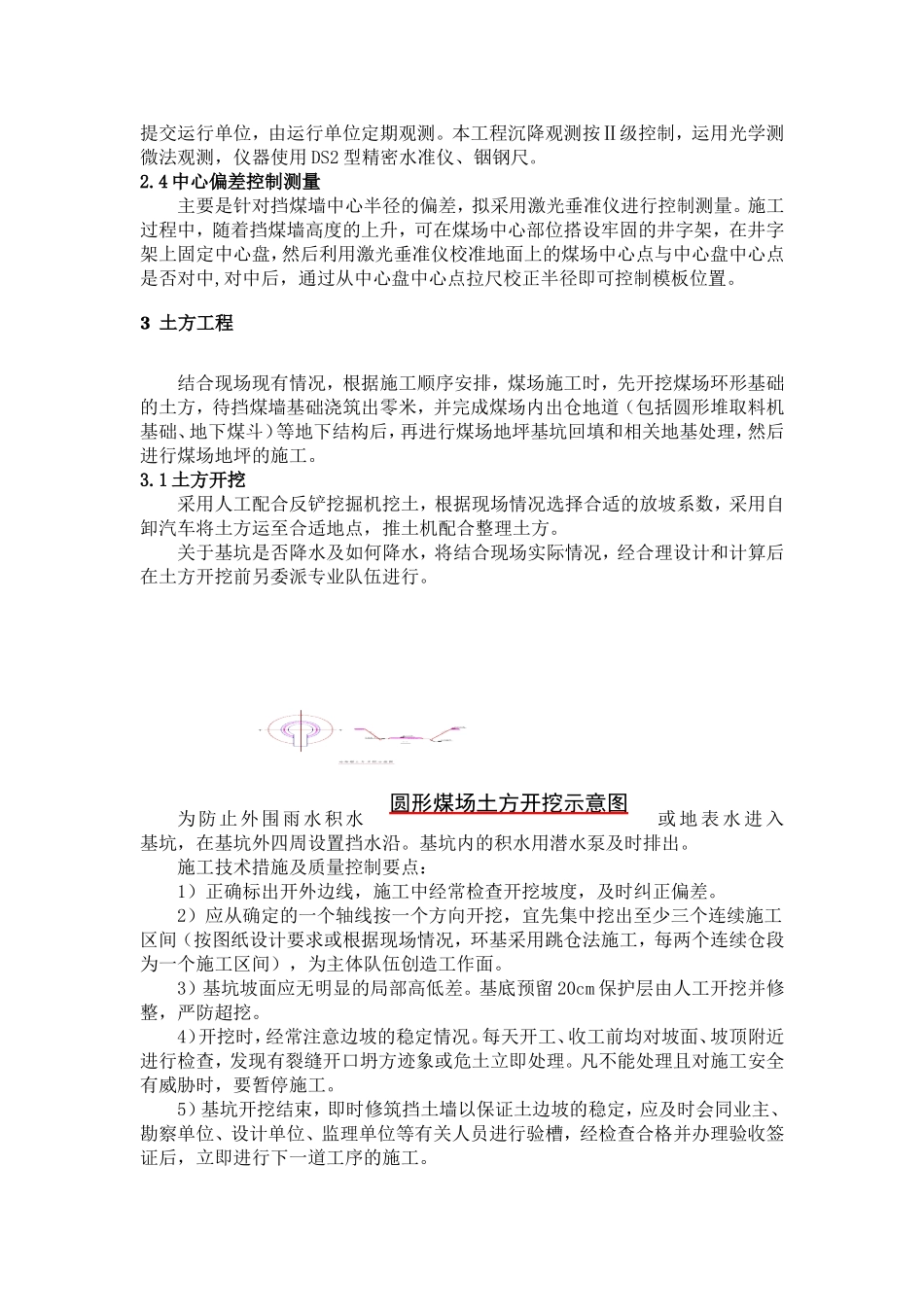

煤场工程方案_第2页
2/31

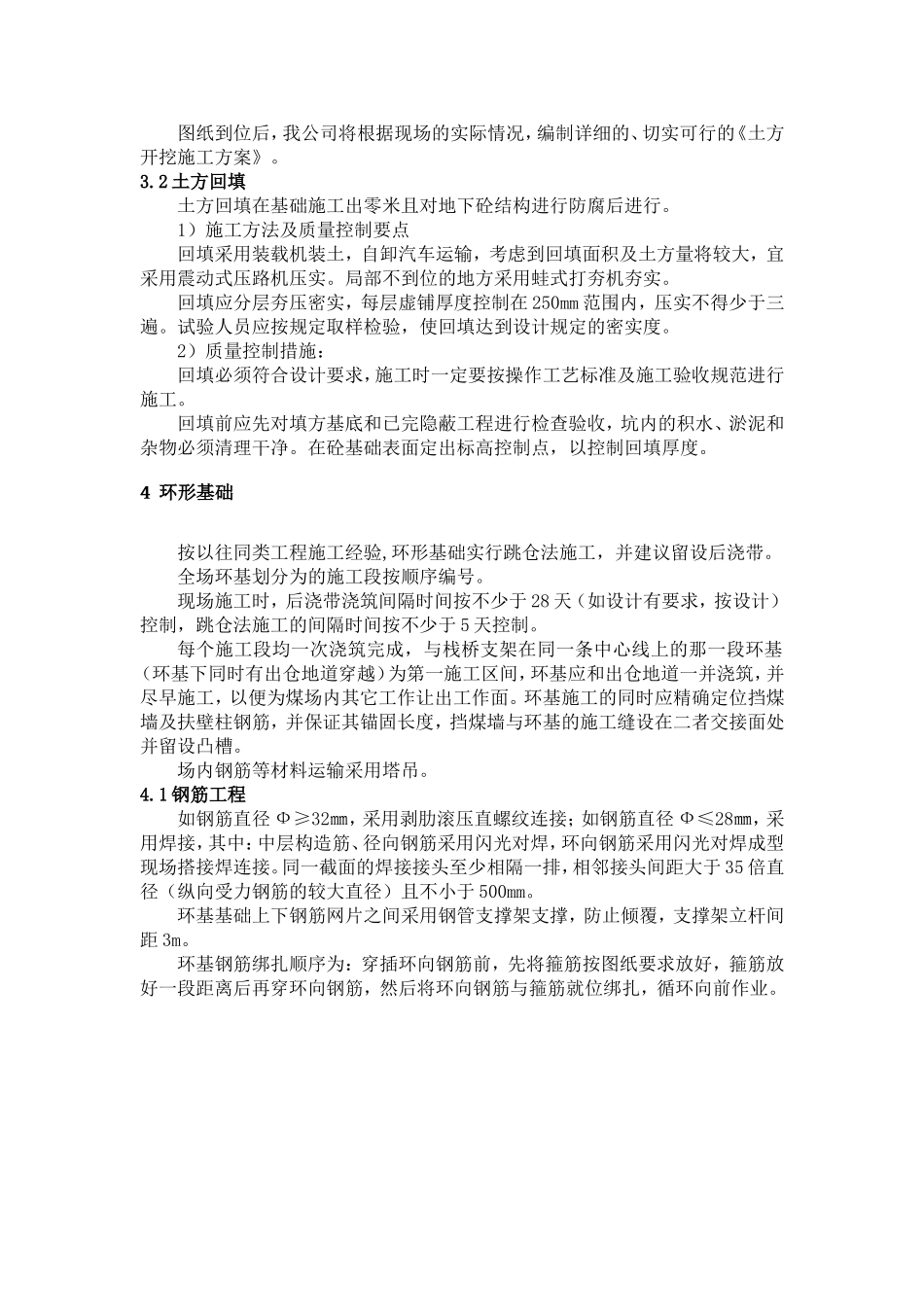

煤场工程方案_第3页
3/31
煤场工程方案目 录1 施工流程..........................................................................................................12 平面高程测量控制、沉降观测.....................................................................13 土方工程.........................................................................................................24 环形基础.........................................................................................................45 现浇钢筋砼挡煤墙.........................................................................................96 煤场屋面.......................................................................................................131 施工流程施工测量→土方开挖→环形基础→回填土方工程→挡煤墙及扶壁柱施工(→钢网架制作及防腐涂料)→钢网架架安装及压型钢板屋面安装→煤场地坪及内外墙装饰装修。2 平面高程测量控制、沉降观测圆形封闭煤场工程测量包括测量定位、高程控制、沉降观测和中心偏差控制测量。有关测量仪器须经过年检,测量实施前编制测量方案或作业指导书。2.1 平面测量定位根据厂区控制网引测出煤场中心控制点和测设控制桩,根据施工图纸定出坐标轴线以及进仓栈桥、出仓地道和挡煤墙外钢梯方向的中心线,并在煤场挡煤墙外侧埋设 4 个半永久性控制桩和引桩,用以控制煤场中心点,防止中心点丢失或破坏,控制桩的位置以不影响煤场施工且不易被破坏为原则。施工过程中,利用煤场中心点放出挖土边线和垫层边线,待基础混凝土垫层浇筑完后,再在垫层上放出环形基础及挡煤墙的精确位置线,扶壁柱中心线的位置利用经纬仪按图分角度。放线过程中应严格控制径向半径,平差闭合,确保精确,为以后施工创造条件经纬仪选用 DJ2 经纬仪。2.2 高程控制根据业主提供的高程控制点,在圆形封闭煤场周围埋设四个水准点,煤场施工时,以此作为高程传递的依据,同时作为沉降观测的基准点。挡煤墙施工阶段,在煤场中心测定一个标高点作为基准,在挡煤墙施工中,相临模板高差应每层进行复核,每 2~4 板进行一次标高测量,必要时进行调整。高程测量仪器选用 DS2水准仪。2.3 沉降观测在扶壁柱及挡煤墙施工时,按设计要求沿圆周设置沉降观测点,各沉降观测点的首次高程测定准确后,待扶壁柱及挡煤墙完工后进行一次沉降观测,钢...
