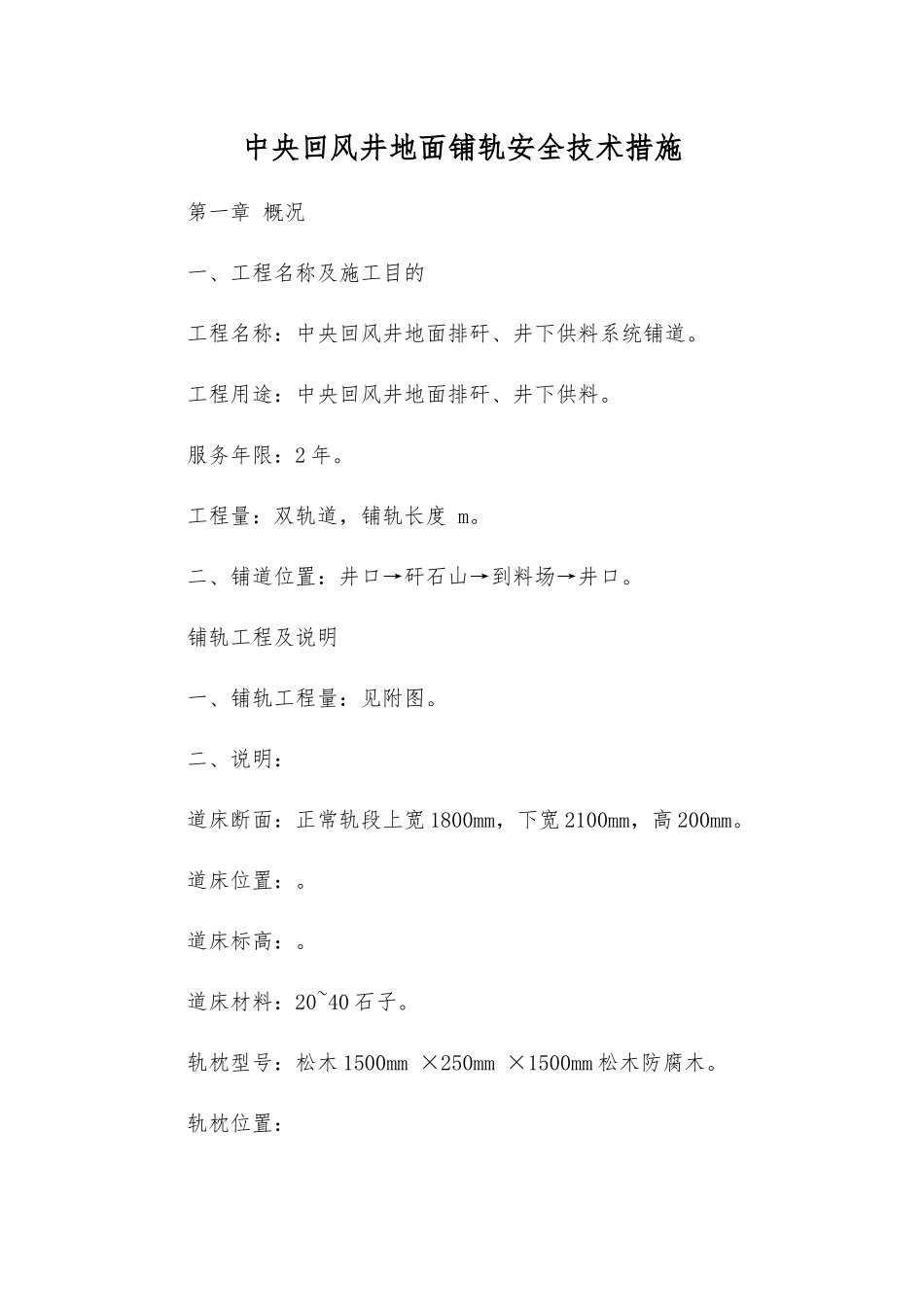

中央回风井地面铺轨安全技术措施

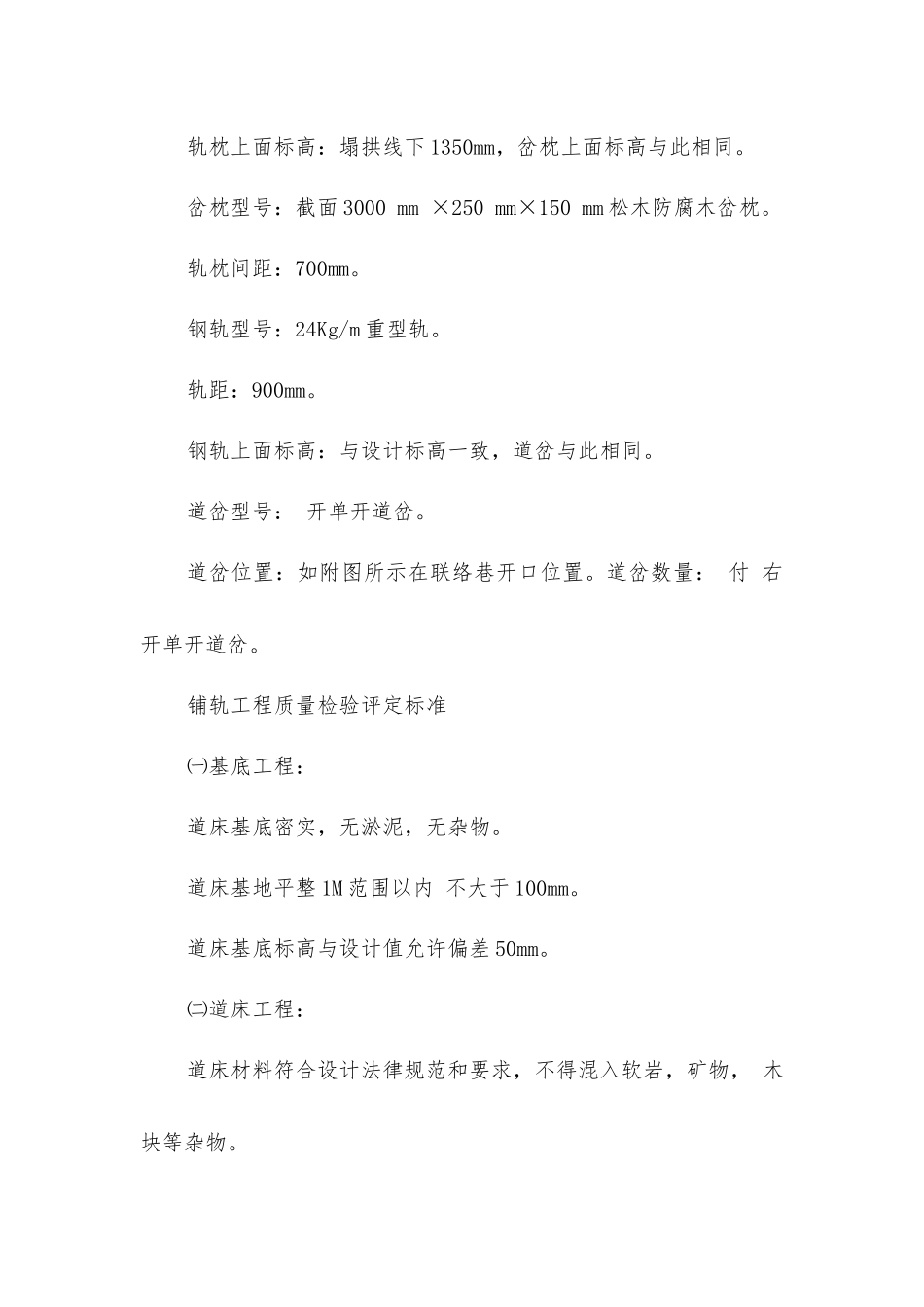

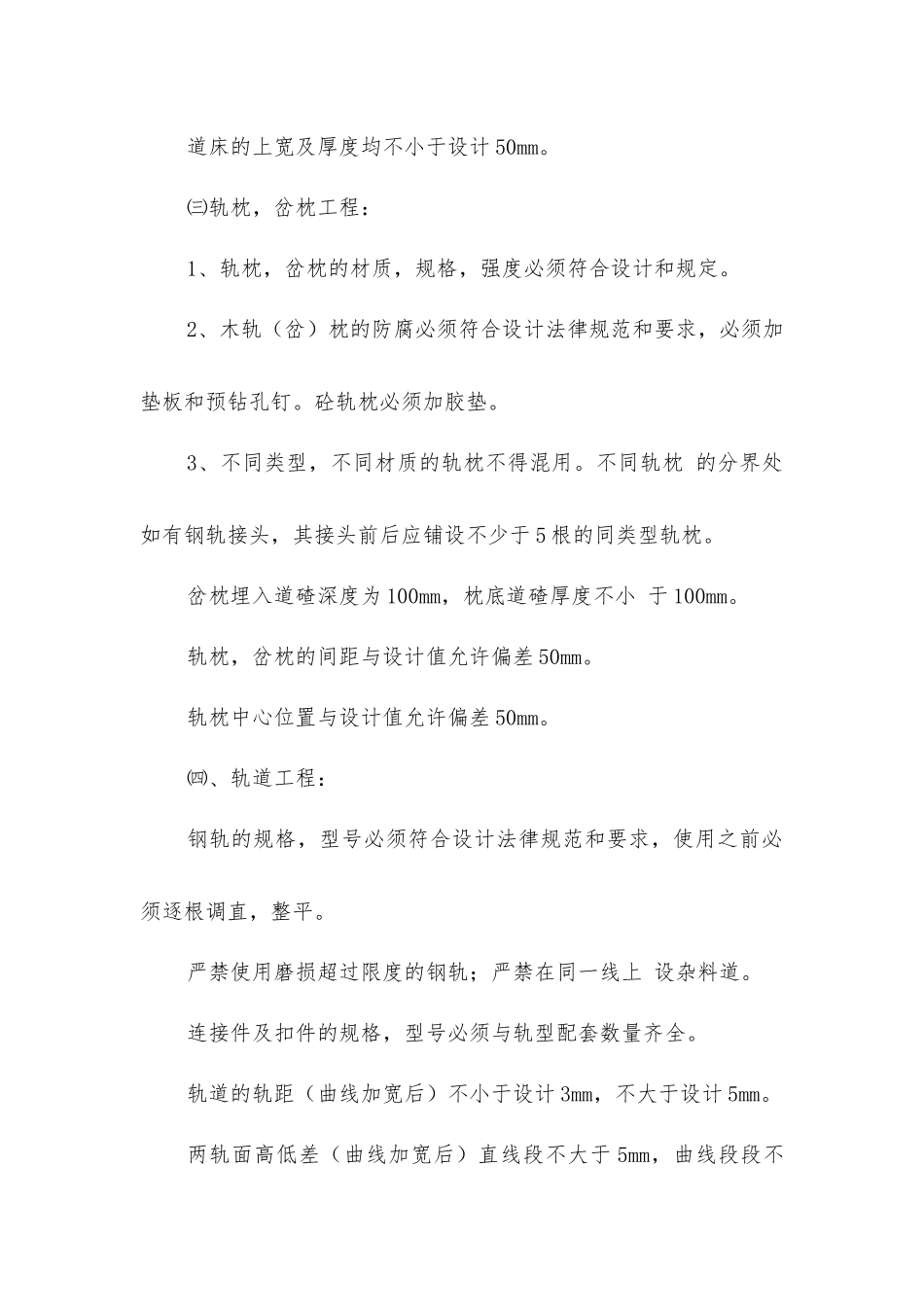

中央回风井地面铺轨安全技术措施第一章 概况一、工程名称及施工目的工程名称：中央回风井地面排矸、井下供料系统铺道。工程用途：中央回风井地面排矸、井下供料。服务年限：2 年。工程量：双轨道，铺轨长度 m。二、铺道位置：井口→矸石山→到料场→井口。铺轨工程及说明一、铺轨工程量：见附图。二、说明：道床断面：正常轨段上宽 1800mm，下宽 2100mm，高 200mm。道床位置：。道床标高：。道床材料：20~40 石子。轨枕型号：松木 1500mm ×250mm ×1500mm 松木防腐木。轨枕位置：轨枕上面标高：塌拱线下 1350mm，岔枕上面标高与此相同。岔枕型号：截面 3000 mm ×250 mm×150 mm 松木防腐木岔枕。轨枕间距：700mm。钢轨型号：24Kg/m 重型轨。轨距：900mm。钢轨上面标高：与设计标高一致，道岔与此相同。道岔型号： 开单开道岔。道岔位置：如附图所示在联络巷开口位置。道岔数量： 付 右开单开道岔。铺轨工程质量检验评定标准㈠基底工程：道床基底密实，无淤泥，无杂物。道床基地平整 1M 范围以内 不大于 100mm。道床基底标高与设计值允许偏差 50mm。㈡道床工程：道床材料符合设计法律规范和要求，不得混入软岩，矿物， 木块等杂物。道床的上宽及厚度均不小于设计 50mm。㈢轨枕，岔枕工程：1、轨枕，岔枕的材质，规格，强度必须符合设计和规定。2、木轨（岔）枕的防腐必须符合设计法律规范和要求，必须加垫板和预钻孔钉。砼轨枕必须加胶垫。3、不同类型，不同材质的轨枕不得混用。不同轨枕 的分界处如有钢轨接头，其接头前后应铺设不少于 5 根的同类型轨枕。岔枕埋入道碴深度为 100mm，枕底道碴厚度不小 于 100mm。轨枕，岔枕的间距与设计值允许偏差 50mm。轨枕中心位置与设计值允许偏差 50mm。㈣、轨道工程：钢轨的规格，型号必须符合设计法律规范和要求，使用之前必须逐根调直，整平。严禁使用磨损超过限度的钢轨；严禁在同一线上 设杂料道。连接件及扣件的规格，型号必须与轨型配套数量齐全。轨道的轨距（曲线加宽后）不小于设计 3mm，不大于设计 5mm。两轨面高低差（曲线加宽后）直线段不大于 5mm，曲线段段不小于 2mm，不大于 1mm。轨道接头的平整度其高低和内侧锚距均不大于 2mm。轨道接头悬接无垫接，直线段应对接，相对锚距不大于 60mm，曲线段应错接，相对锚距应为轨道长的 1/3~1/4。道钉或螺栓，压板俯仰歪斜或浮离量大于 2mm 的不大于 10%，且不连续。
