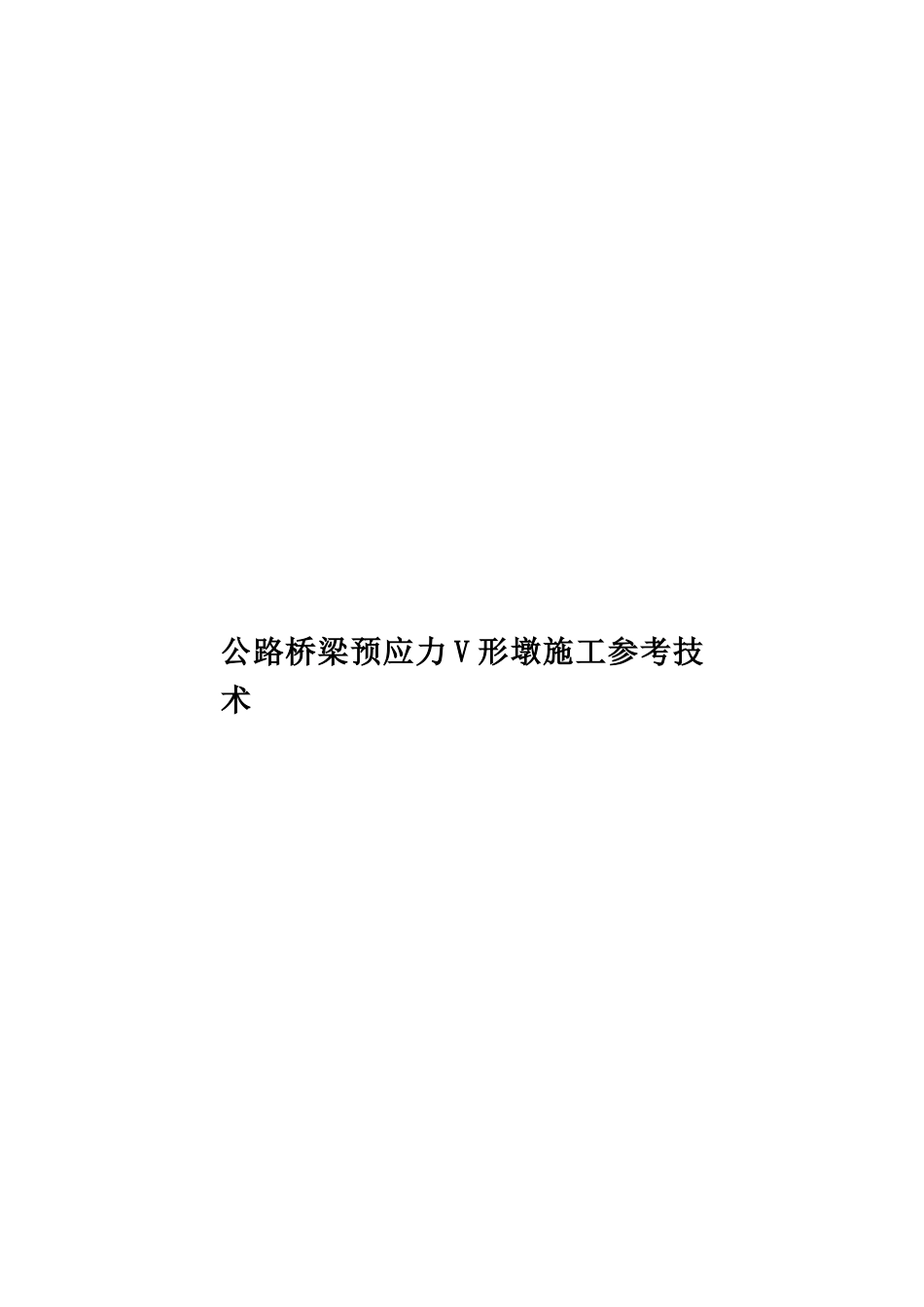

公路桥梁预应力V形墩施工参考技术_第1页
1/37

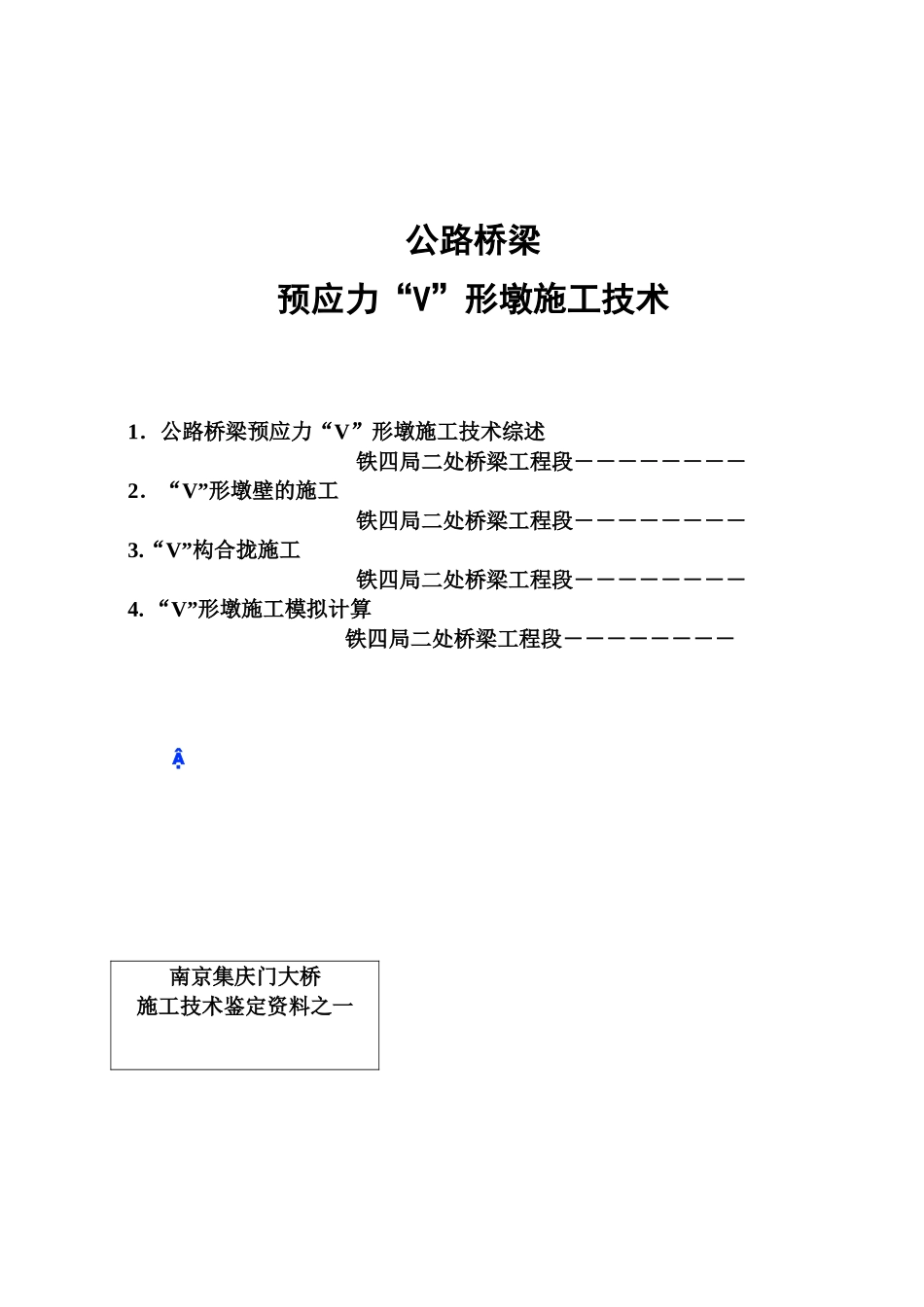

公路桥梁预应力V形墩施工参考技术_第2页
2/37

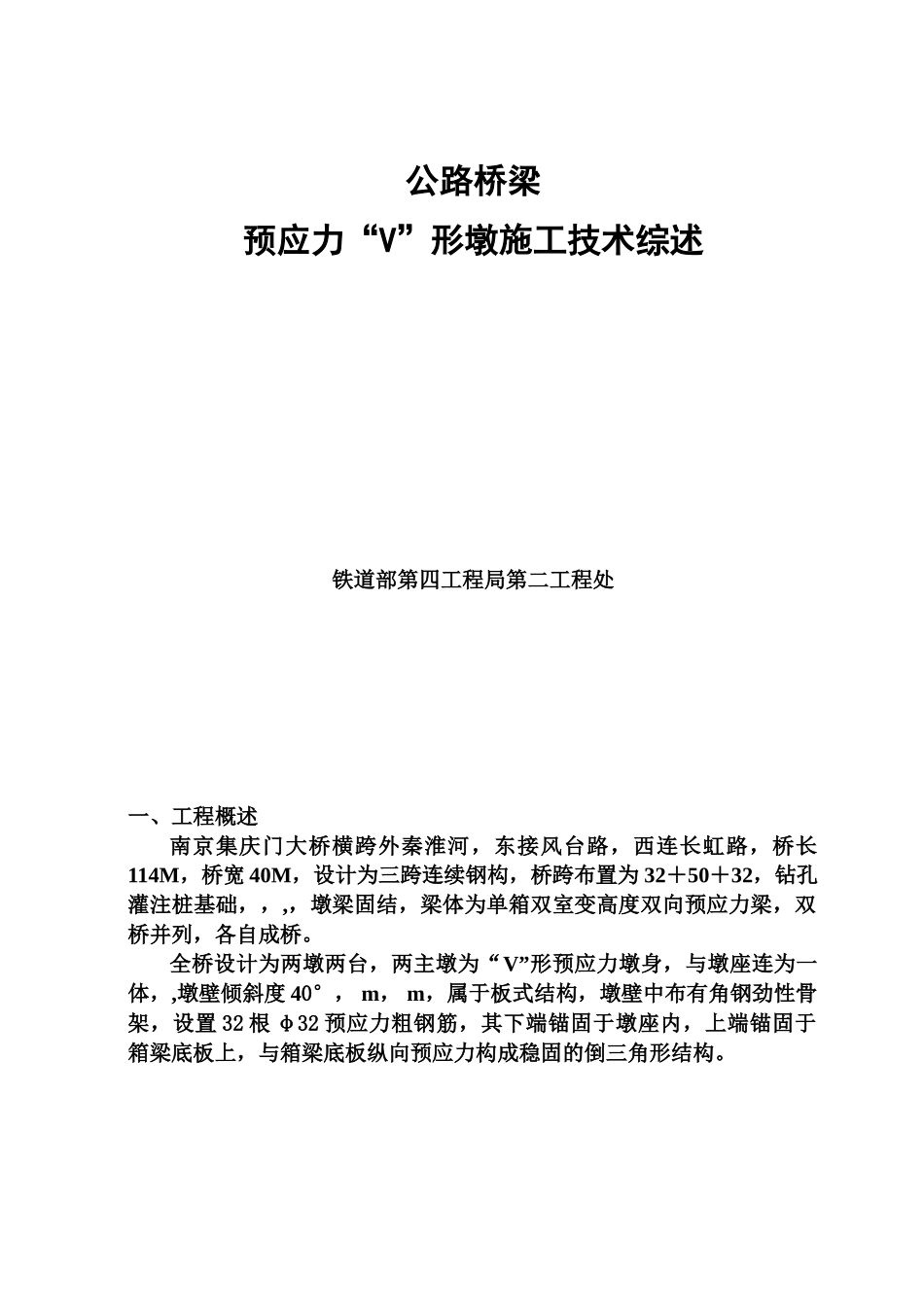

公路桥梁预应力V形墩施工参考技术_第3页
3/37
公路桥梁预应力 V 形墩施工参考技术公路桥梁预应力“V”形墩施工技术1.公路桥梁预应力“V”形墩施工技术综述铁四局二处桥梁工程段――――――――2.“V”形墩壁的施工铁四局二处桥梁工程段――――――――3.“V”构合拢施工铁四局二处桥梁工程段――――――――4. “V”形墩施工模拟计算铁四局二处桥梁工程段――――――――南京集庆门大桥施工技术鉴定资料之一公路桥梁预应力“V”形墩施工技术综述铁道部第四工程局第二工程处一、工程概述南京集庆门大桥横跨外秦淮河,东接风台路,西连长虹路,桥长114M,桥宽 40M,设计为三跨连续钢构,桥跨布置为 32+50+32,钻孔灌注桩基础,,,,墩梁固结,梁体为单箱双室变高度双向预应力梁,双桥并列,各自成桥。全桥设计为两墩两台,两主墩为“V”形预应力墩身,与墩座连为一体,,墩壁倾斜度 40°, m, m,属于板式结构,墩壁中布有角钢劲性骨架,设置 32 根 φ32 预应力粗钢筋,其下端锚固于墩座内,上端锚固于箱梁底板上,与箱梁底板纵向预应力构成稳固的倒三角形结构。“V”形墩身结构外形美观,结构简洁轻巧,在风景区有着广泛的应用。另外,由于“V”形墩结构抵抗风力及曲线离心力性能较好,因此在曲线桥梁中也得到广泛的应用。但“V”形墩身结构新颖,兼有刚架和梁的性质,其施工难度较大,工序复杂,工艺要求高,在本桥“V”形墩结构施工中,主要存在两大技术难点:第一、“V”形墩墩壁属于斜向悬臂结构,其空间定位精度要求较高,且其本身不能克服自重,必须利用有限的空间,合理解决“V”形墩墩臂的支撑问题,以确保“V”形墩墩身的形成;第二、箱梁 0#、1#段施工的过程是倒三角形结构形成的过程,此时“V”形墩受竖向力性能较差,在由“V”形转变成“▽”过程中,如何保证“V”形墩墩壁根部砼不被拉裂,控制其根部砼的拉应力,是“V”构施工的关键技术,也是本课题着重阐述的问题。二、施工方法预应力“V”形墩桥属刚架桥系统,其施工方法与斜腿刚构类似,由两个斜腿和其顶部的主梁组成倒三角形结构,“V”腿本身为劲性预应力砼结构,但在未形成三角形结构时,其本身竖向承载力微小,其施工方法无固定模式可循,国内外几座“V”形墩桥梁(以下简称为“V”形墩)施工方法见下表:桥 名跨 度连接方式施 工 方 法上端下端桂 林 漓 江雉山大桥67.5+95+67.5固结固结劲 性 骨 架 、 平 衡架、满布支架南 盘 江 特大桥54+2×90+54固结绞结斜 拉 型 钢 鹰 ...
