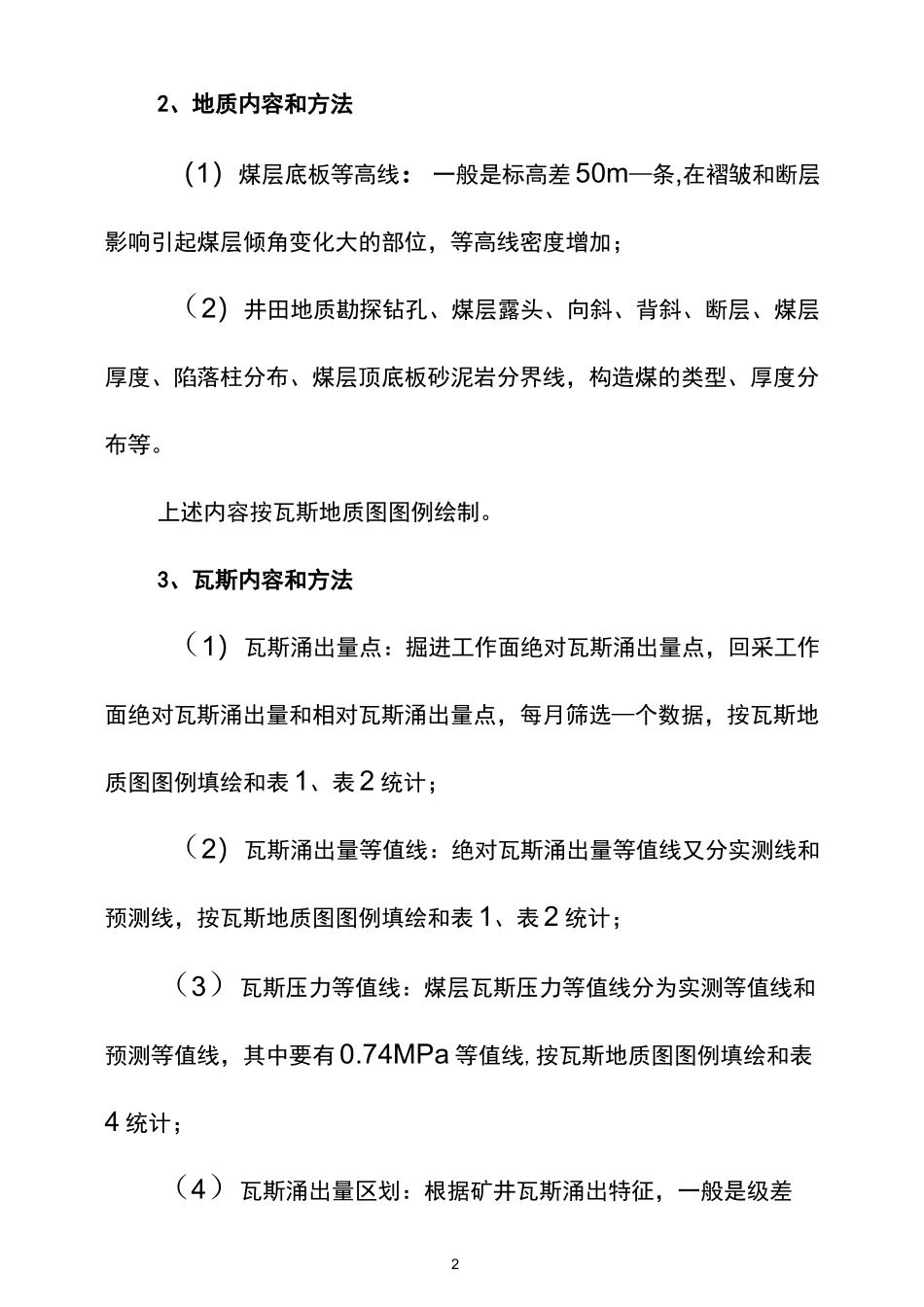

1矿井瓦斯地质图编制标准矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤的发育特征等基础上按照图例绘制而成。矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯（煤层气）资源量及开发技术条件。二、矿井瓦斯地质图编图内容和方法1、地理底图选用 1：5000 矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。22、地质内容和方法（1）煤层底板等高线：一般是标高差 50m—条,在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。上述内容按瓦斯地质图图例绘制。3、瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选—个数据，按瓦斯地质图图例填绘和表 1、表 2 统计；（2）瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表 1、表 2 统计；（3）瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有 0.74MPa 等值线,按瓦斯地质图图例填绘和表4 统计；（4）瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差35m3/min,按瓦斯地质图图例填绘不同的面色,表示瓦斯涌出量区划级别；但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。（5）瓦斯含量点和瓦斯含量等值线，按瓦斯地质图图例填绘和表 3 统计；（6）瓦斯突出危险性预测参数：瓦斯压力 P,瓦斯放散初速度AP，煤的坚固性系数 f 值，瓦斯突出危险性综合指标 K 值,钻屑瓦斯解吸指标 Ah2,钻孔最大瓦斯涌出初速度 qmax,钻孔最大钻屑量 s 等，按瓦斯地质图图例填绘和表 maxmax4、表 5、表 6 统计；（7）瓦斯突出危险性区划：根据预测结果，将井田范围划分为突出危险...
