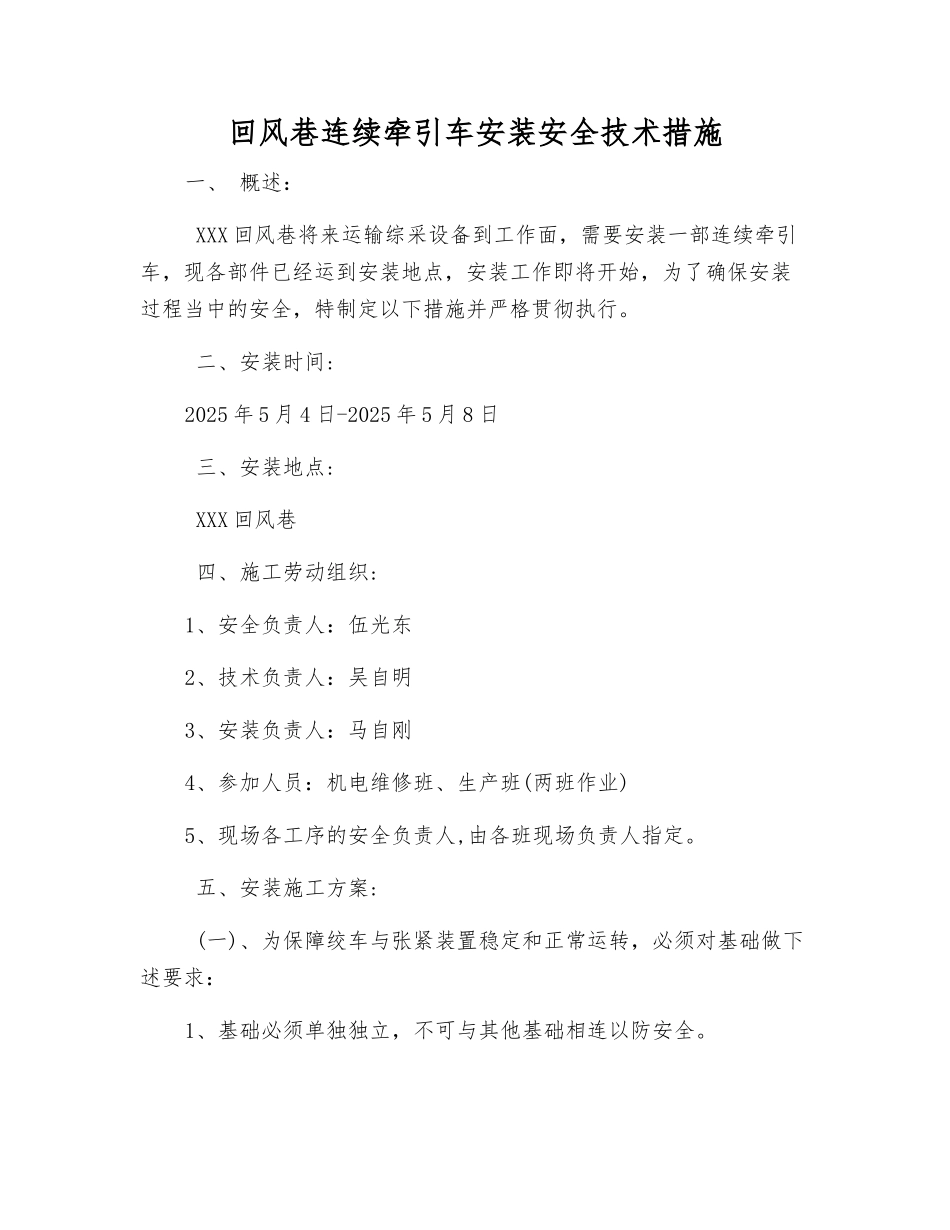

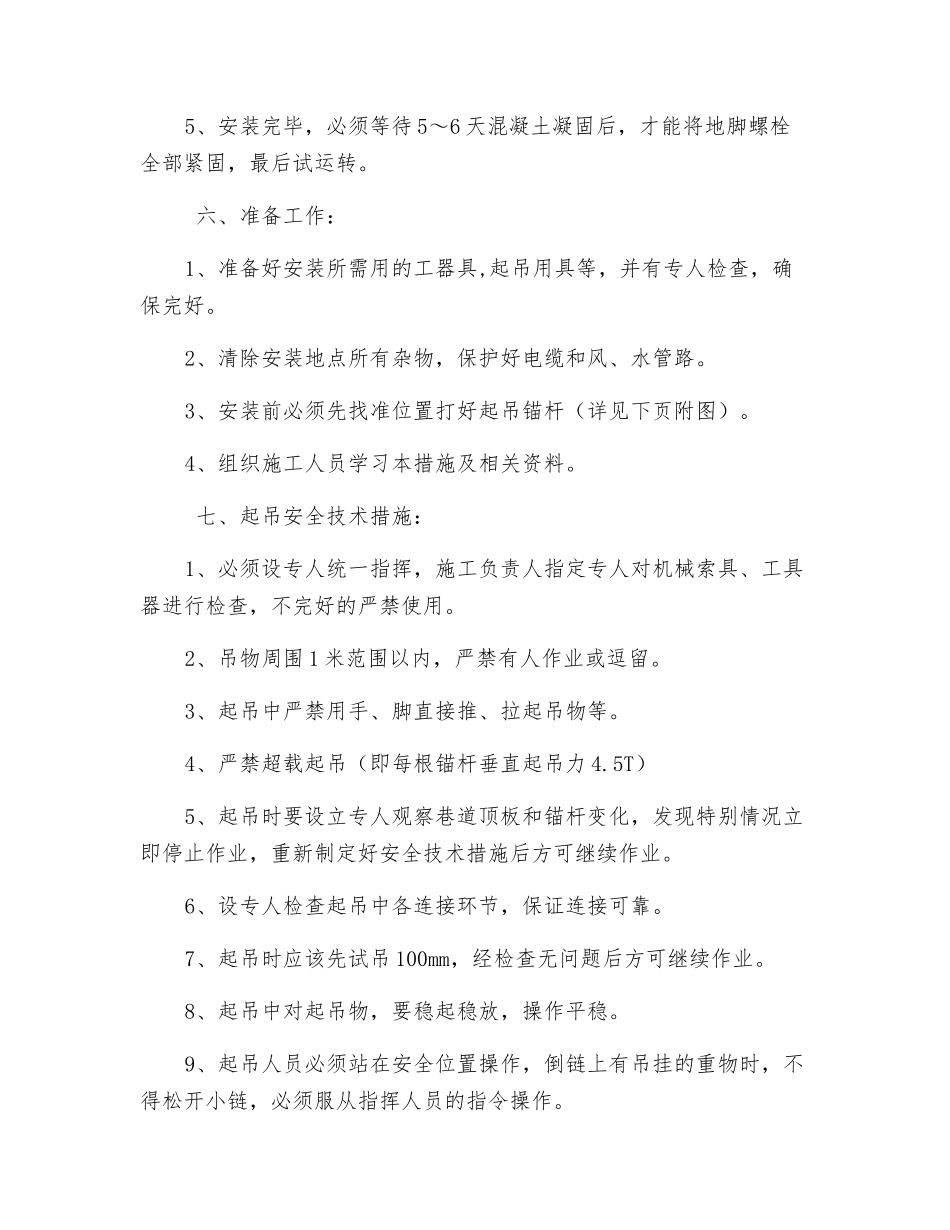

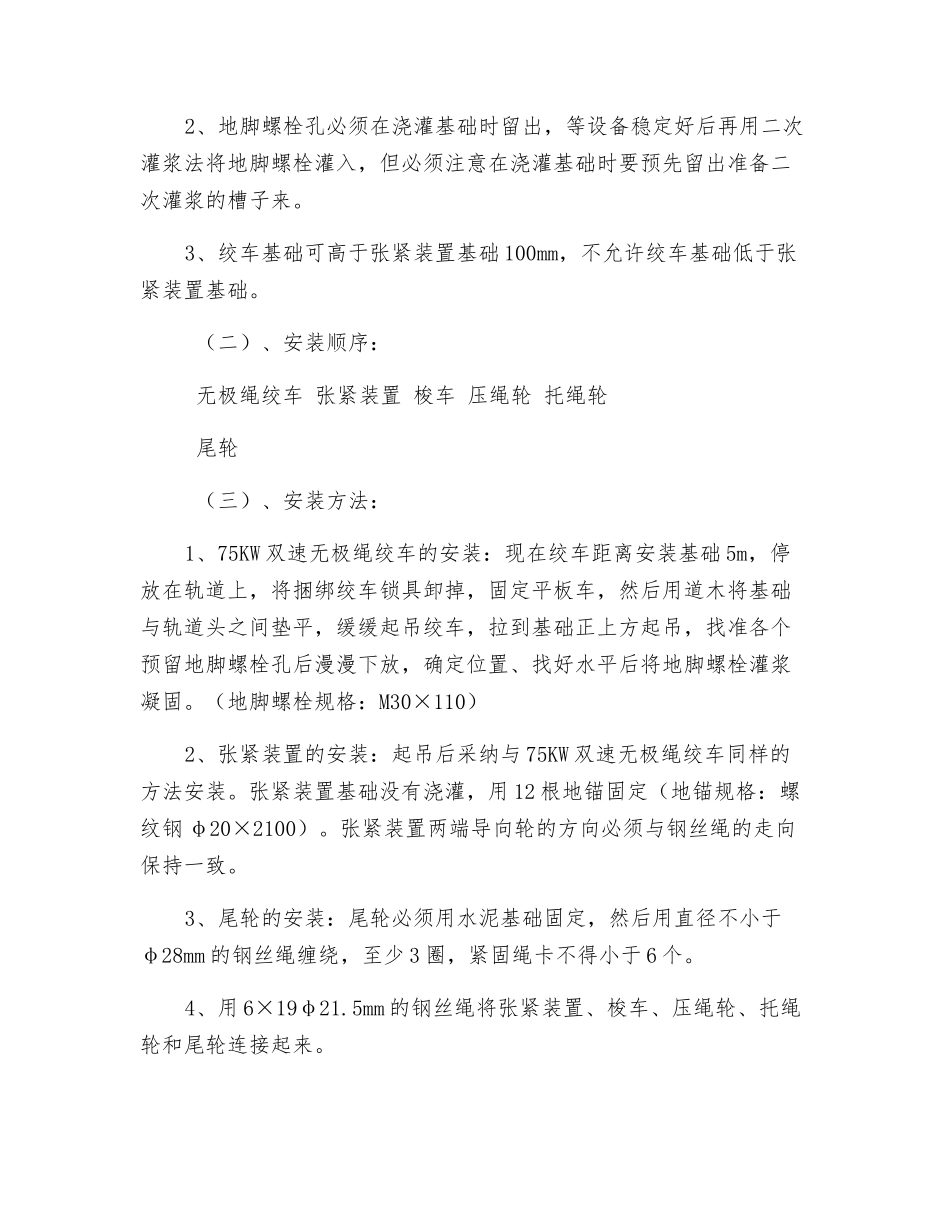

回风巷连续牵引车安装安全技术措施一、 概述: XXX 回风巷将来运输综采设备到工作面,需要安装一部连续牵引车,现各部件已经运到安装地点,安装工作即将开始,为了确保安装过程当中的安全,特制定以下措施并严格贯彻执行。 二、安装时间:2025 年 5 月 4 日-2025 年 5 月 8 日 三、安装地点: XXX 回风巷 四、施工劳动组织:1、安全负责人:伍光东2、技术负责人:吴自明3、安装负责人:马自刚4、参加人员:机电维修班、生产班(两班作业)5、现场各工序的安全负责人,由各班现场负责人指定。 五、安装施工方案: (一)、为保障绞车与张紧装置稳定和正常运转,必须对基础做下述要求:1、基础必须单独独立,不可与其他基础相连以防安全。2、地脚螺栓孔必须在浇灌基础时留出,等设备稳定好后再用二次灌浆法将地脚螺栓灌入,但必须注意在浇灌基础时要预先留出准备二次灌浆的槽子来。3、绞车基础可高于张紧装置基础 100mm,不允许绞车基础低于张紧装置基础。 (二)、安装顺序: 无极绳绞车 张紧装置 梭车 压绳轮 托绳轮 尾轮 (三)、安装方法:1、75KW 双速无极绳绞车的安装:现在绞车距离安装基础 5m,停放在轨道上,将捆绑绞车锁具卸掉,固定平板车,然后用道木将基础与轨道头之间垫平,缓缓起吊绞车,拉到基础正上方起吊,找准各个预留地脚螺栓孔后漫漫下放,确定位置、找好水平后将地脚螺栓灌浆凝固。(地脚螺栓规格:M30×110)2、张紧装置的安装:起吊后采纳与 75KW 双速无极绳绞车同样的方法安装。张紧装置基础没有浇灌,用 12 根地锚固定(地锚规格:螺纹钢 φ20×2100)。张紧装置两端导向轮的方向必须与钢丝绳的走向保持一致。3、尾轮的安装:尾轮必须用水泥基础固定,然后用直径不小于φ28mm 的钢丝绳缠绕,至少 3 圈,紧固绳卡不得小于 6 个。4、用 6×19φ21.5mm 的钢丝绳将张紧装置、梭车、压绳轮、托绳轮和尾轮连接起来。5、安装完毕,必须等待 5~6 天混凝土凝固后,才能将地脚螺栓全部紧固,最后试运转。 六、准备工作:1、准备好安装所需用的工器具,起吊用具等,并有专人检查,确保完好。2、清除安装地点所有杂物,保护好电缆和风、水管路。3、安装前必须先找准位置打好起吊锚杆(详见下页附图)。4、组织施工人员学习本措施及相关资料。 七、起吊安全技术措施:1、必须设专人统一指挥,施工负责人指定专人对机械索具、工具器进行检查,不完好的严禁使用。2、吊物周围 1 米范围以内,严禁...
