泥浆护壁旋挖成孔灌注桩施工工艺

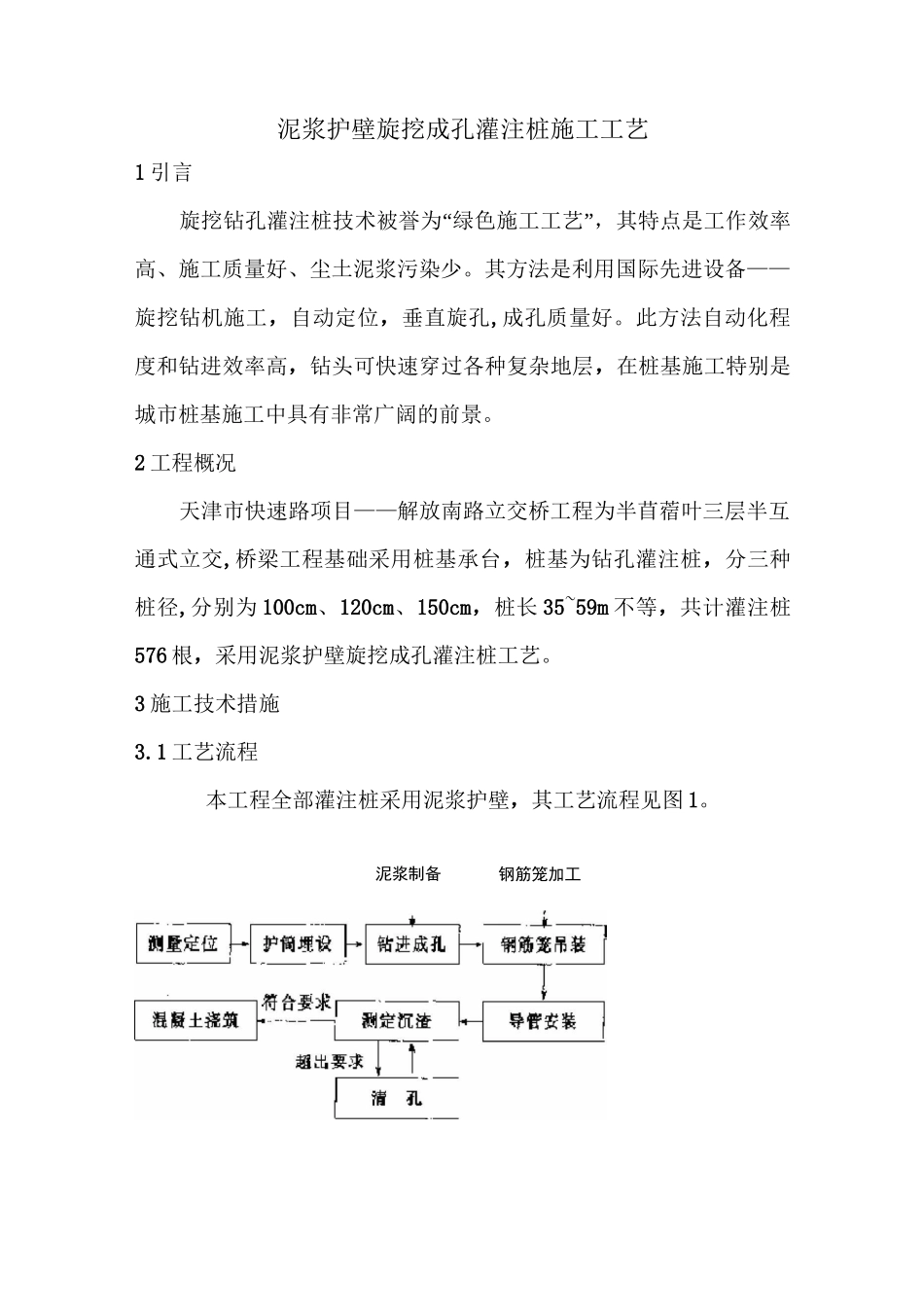

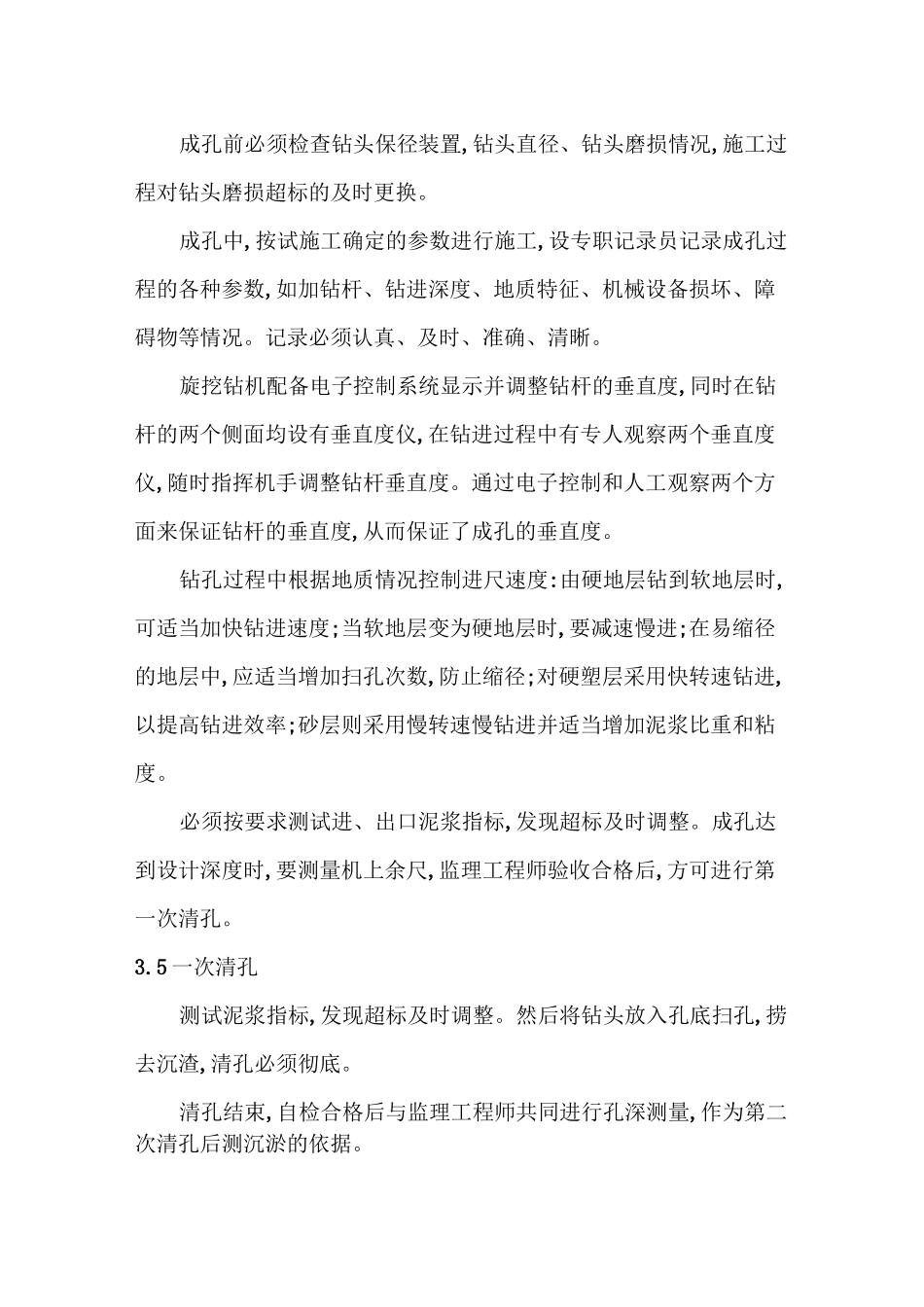

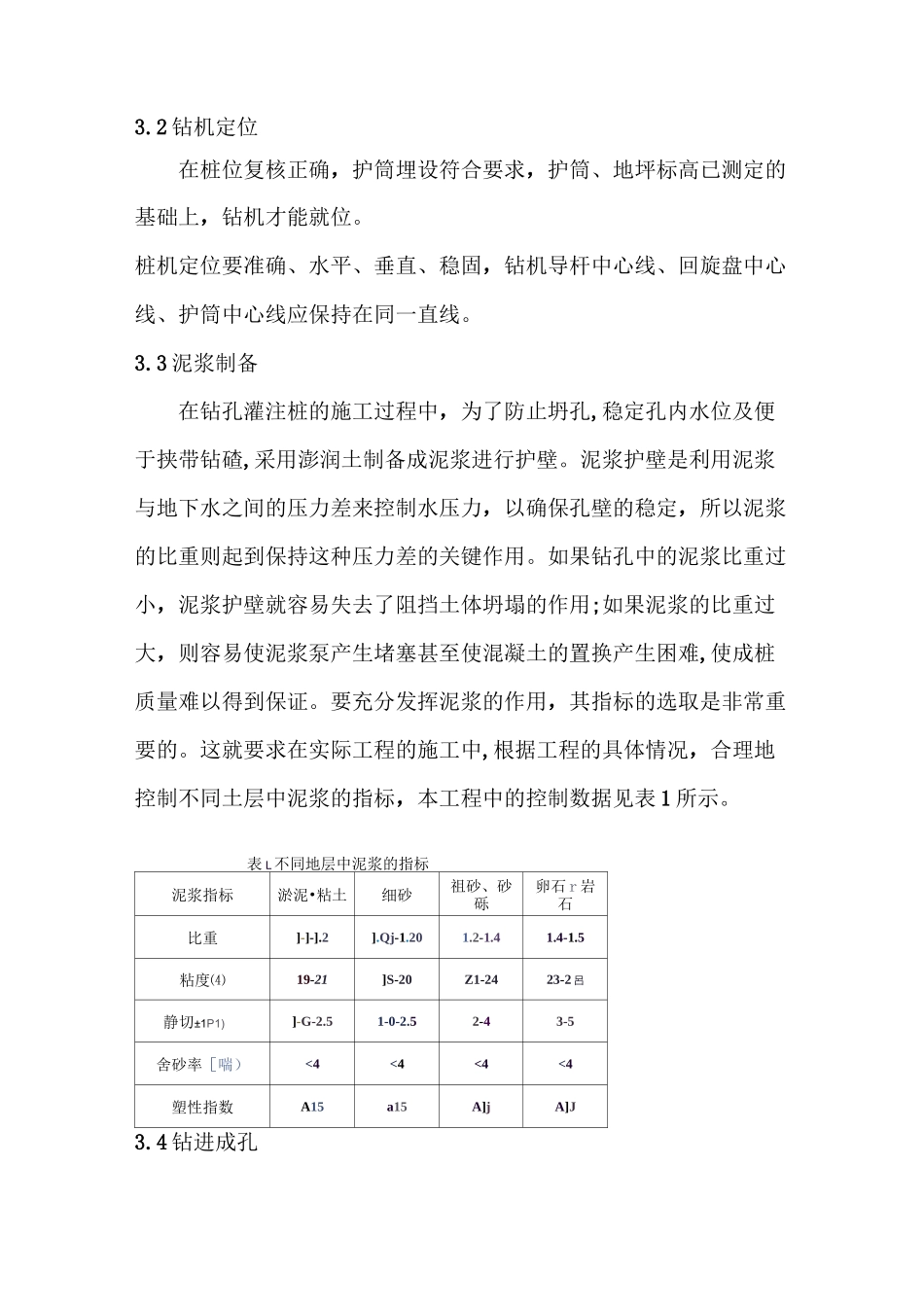

泥浆护壁旋挖成孔灌注桩施工工艺1 引言旋挖钻孔灌注桩技术被誉为“绿色施工工艺”，其特点是工作效率高、施工质量好、尘土泥浆污染少。其方法是利用国际先进设备——旋挖钻机施工，自动定位，垂直旋孔,成孔质量好。此方法自动化程度和钻进效率高，钻头可快速穿过各种复杂地层，在桩基施工特别是城市桩基施工中具有非常广阔的前景。2 工程概况天津市快速路项目——解放南路立交桥工程为半苜蓿叶三层半互通式立交,桥梁工程基础采用桩基承台，桩基为钻孔灌注桩，分三种桩径,分别为 100cm、120cm、150cm，桩长 35~59m 不等，共计灌注桩576 根，采用泥浆护壁旋挖成孔灌注桩工艺。3 施工技术措施3.1 工艺流程本工程全部灌注桩采用泥浆护壁，其工艺流程见图 1。泥浆制备钢筋笼加工3.2 钻机定位在桩位复核正确，护筒埋设符合要求，护筒、地坪标高已测定的基础上，钻机才能就位。桩机定位要准确、水平、垂直、稳固，钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线。3.3 泥浆制备在钻孔灌注桩的施工过程中，为了防止坍孔,稳定孔内水位及便于挟带钻碴,采用澎润土制备成泥浆进行护壁。泥浆护壁是利用泥浆与地下水之间的压力差来控制水压力，以确保孔壁的稳定，所以泥浆的比重则起到保持这种压力差的关键作用。如果钻孔中的泥浆比重过小，泥浆护壁就容易失去了阻挡土体坍塌的作用;如果泥浆的比重过大，则容易使泥浆泵产生堵塞甚至使混凝土的置换产生困难,使成桩质量难以得到保证。要充分发挥泥浆的作用，其指标的选取是非常重要的。这就要求在实际工程的施工中,根据工程的具体情况，合理地控制不同土层中泥浆的指标，本工程中的控制数据见表 1 所示。表 L不同地层中泥浆的指标泥浆指标淤泥•粘土细砂祖砂、砂砾卵石 r 岩石比重]-]-].2].Qj-1.201.2-1.41.4-1.5粘度⑷19-21]S-20Z1-2423-2 呂静切±1P1)]-G-2.51-0-2.52-43-5舍砂率［喘）<4<4<4<4塑性指数A15a15A]jA]J3.4 钻进成孔成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。成孔中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如加钻杆、钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须认真、及时、准确、清晰。旋挖钻机配备电子控制系统显示并调整钻杆的垂直度,同时在钻杆的两个侧面均设有垂直度仪,在钻进过程中有专人观察两个垂直度仪,随时指挥机手调整钻杆垂直度。通过电子控制和人工观察两个方面来...
