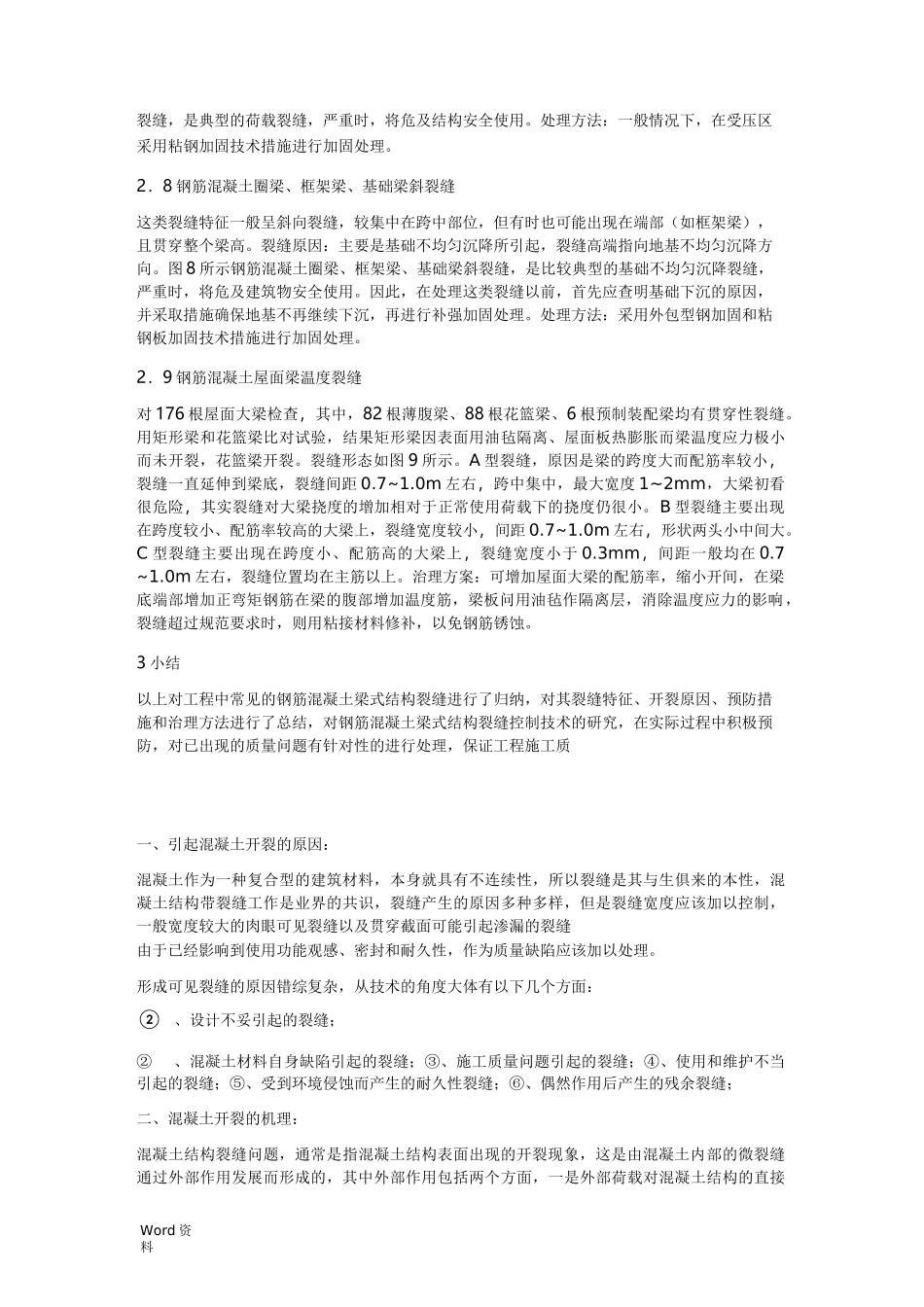

Word 资料对钢筋混凝土梁裂缝的分析与处理裂缝是固体材料中的某种不连续现象，属于材料强度理论范畴。工程裂缝现象是各类建（构）筑物中普遍存在的一种质量缺陷。裂缝及其扩展是结构破坏和倒塌的先兆，裂缝降低了结构的承载力，裂缝引起钢筋锈蚀、混凝土碳化、保护层脱落、渗漏及构件持久强度的降低等。对混凝土的细观研究及工程实践证明，裂缝是难于避免的，是一种材料特征，如对建筑物抗裂要求过高，将会付出巨大的经济代价。结构设计是以极限承载力为基础，但大多数工程的适用标准却是由裂缝控制，世界上绝大多数国家都是以其经济能力来决定对建筑物裂缝控制的宽严程度。裂缝按成因分为主应力裂缝、次应力裂缝和变形（温度、湿度、地基变形）裂缝；按形状分为表面裂缝、贯穿裂缝、竖向裂缝、水平裂缝、斜裂缝、外宽内窄裂缝、上宽下窄裂缝、上窄下宽裂缝、枣核形裂缝和对角线式裂缝；按裂缝扩展状态分为愈合裂缝、闭合裂缝、运动裂缝、稳定裂缝和不稳定裂缝。按极限状态设计理论，工程设计必须满足承载力极限状态和正常使用极限状态。承载力极限状态是建筑物安全需要，正常使用极限状态是从生产、生活、精神方面的要求。混凝土结构最大裂缝宽度控制标准根据环境和使用条件来制定（无腐蚀介质、无防渗要求时为 0.3—0.4mm；轻微腐蚀、无防渗要求时为 0.2—0.3mm；严重腐蚀、有防渗要求时为 0.1—0.2mm）。普通钢筋混凝土构件内力接近 30%极限荷载（混凝土应力达到抗拉强度、钢筋应力达到 50—60MPa）时出现裂缝，裂缝宽度在 0.05—0.1mm，这种裂缝不影响结构安全，还可承受 70%-—80%极限荷载；许多工程的梁式结构、框架结构仅在自重作用下出现受拉区开裂或剪力区主拉应力裂缝；有的因拆模过早、抗拉强度不足，裂缝是常见的，但其极限承载力不会降低，总的安全度不变。变形裂缝较多出现在刚架、特种结构、组合结构等超静定结构中，但这类结构承载力安全储备充足，韧性良好，能适应较大变形而不致倒塌。处理这类裂缝时，可根据裂缝出现后应力衰减情况从宽控制。实践表明，有些裂缝是无害的，或者其害处是可为人类所控制的。对工程结构裂缝特征、机理和控制的研究，是有现实意义的。虽然，国内外的专家、学者在这方面积累了—些经验和技术资料，但尚嫌不足，为此，本文作者经长期系统地试验和整理，并提升到理论高度进行了综合分析。现就对于混凝土梁裂缝特征、开裂原因的分析和裂缝处理方法总结如下。2 钢筋混凝土梁式构件裂缝与处理 2...
