深基坑内支撑梁施工工艺VIP专享

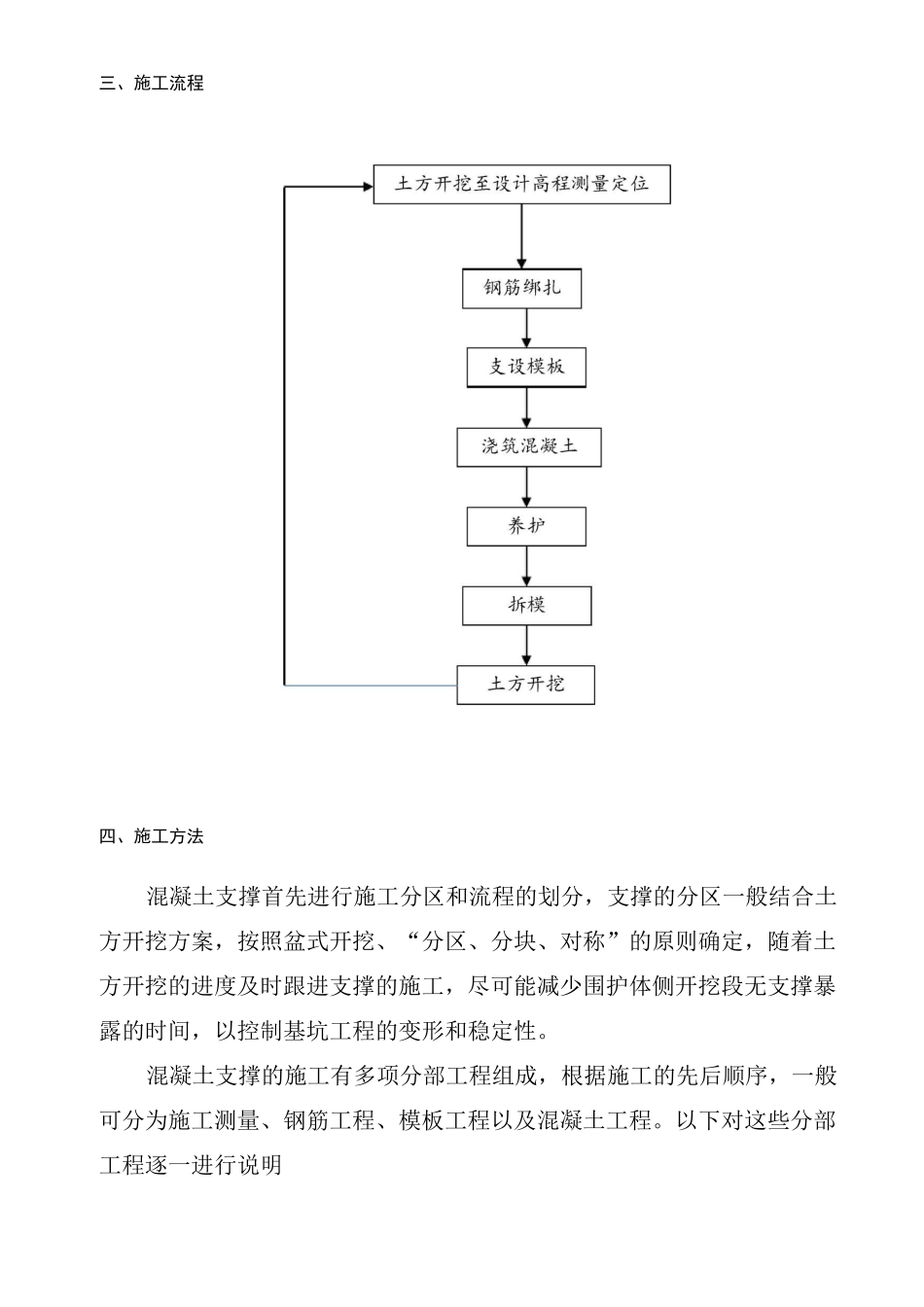

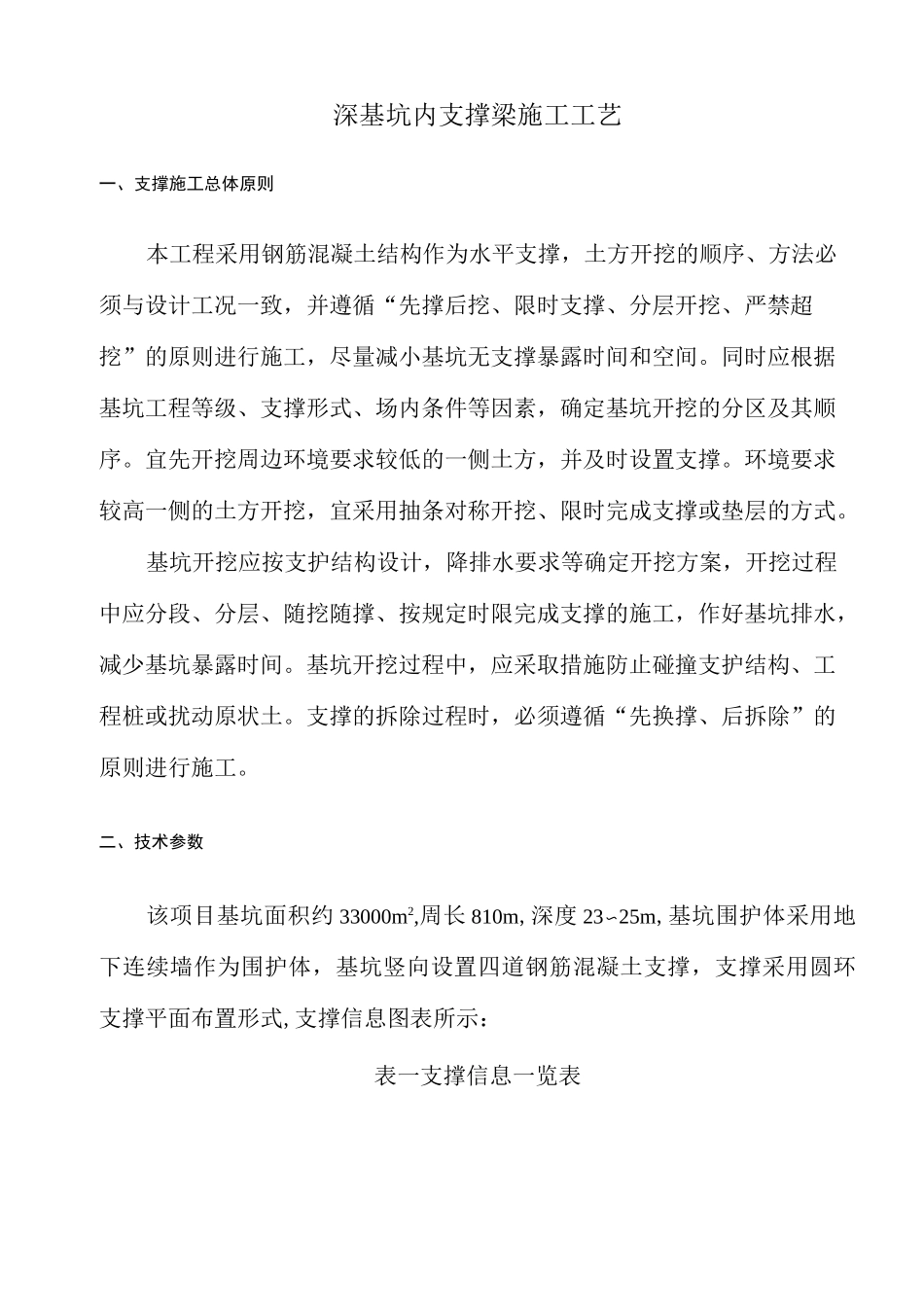

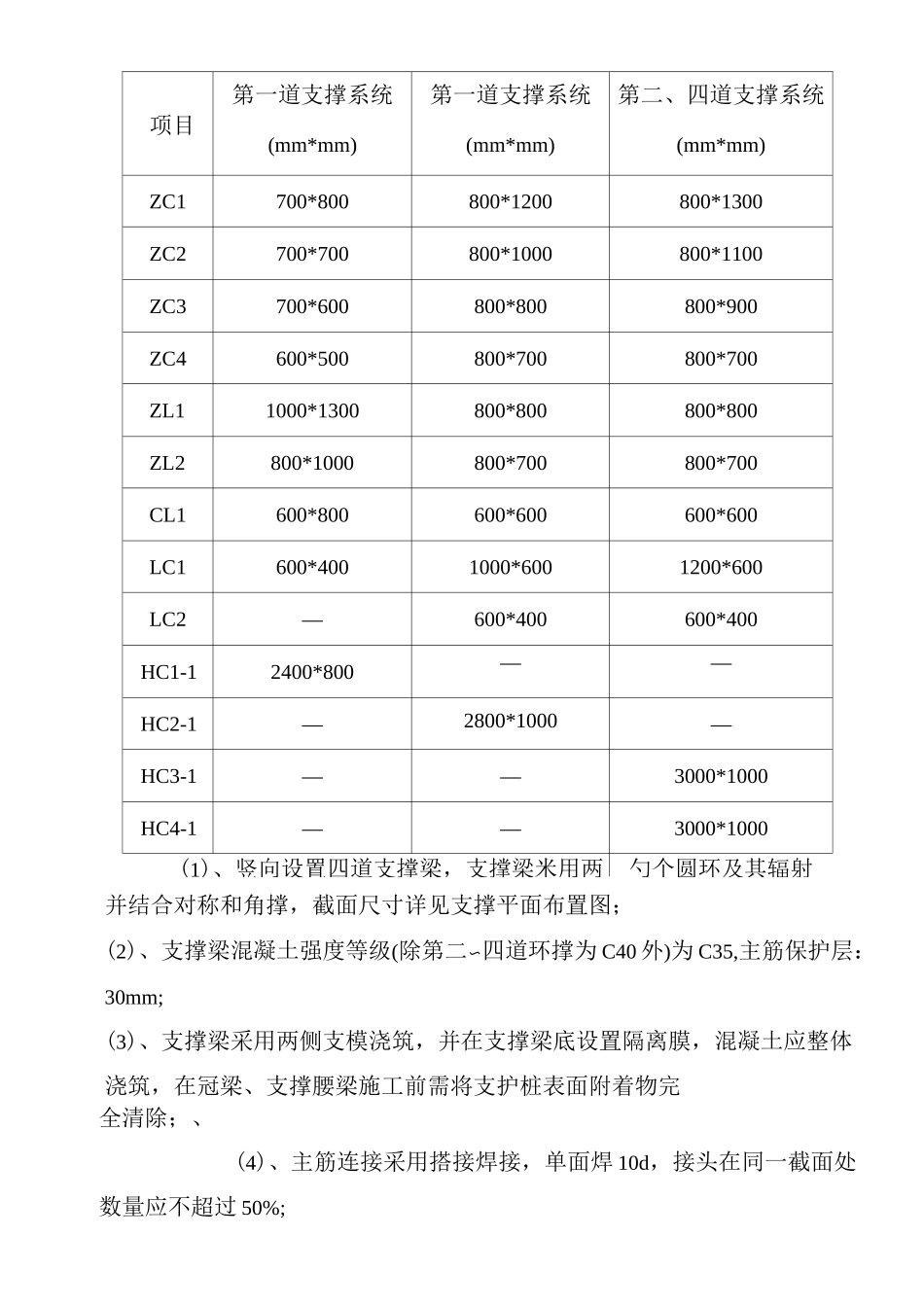

深基坑内支撑梁施工工艺一、支撑施工总体原则本工程采用钢筋混凝土结构作为水平支撑，土方开挖的顺序、方法必须与设计工况一致，并遵循“先撑后挖、限时支撑、分层开挖、严禁超挖”的原则进行施工，尽量减小基坑无支撑暴露时间和空间。同时应根据基坑工程等级、支撑形式、场内条件等因素，确定基坑开挖的分区及其顺序。宜先开挖周边环境要求较低的一侧土方，并及时设置支撑。环境要求较高一侧的土方开挖，宜采用抽条对称开挖、限时完成支撑或垫层的方式。基坑开挖应按支护结构设计，降排水要求等确定开挖方案，开挖过程中应分段、分层、随挖随撑、按规定时限完成支撑的施工，作好基坑排水，减少基坑暴露时间。基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动原状土。支撑的拆除过程时，必须遵循“先换撑、后拆除”的原则进行施工。二、技术参数该项目基坑面积约 33000m2,周长 810m,深度 23〜25m,基坑围护体采用地下连续墙作为围护体，基坑竖向设置四道钢筋混凝土支撑，支撑采用圆环支撑平面布置形式,支撑信息图表所示：表一支撑信息一览表项目第一道支撑系统(mm*mm)第一道支撑系统(mm*mm)第二、四道支撑系统(mm*mm)ZC1700*800800*1200800*1300ZC2700*700800*1000800*1100ZC3700*600800*800800*900ZC4600*500800*700800*700ZL11000*1300800*800800*800ZL2800*1000800*700800*700CL1600*800600*600600*600LC1600*4001000*6001200*600LC2—600*400600*400HC1-12400*800——HC2-1—2800*1000—HC3-1——3000*1000HC4-1——3000*1000(1)、竖向设置四道支撑梁，支撑梁米用两勺个圆环及其辐射并结合对称和角撑，截面尺寸详见支撑平面布置图；(2)、支撑梁混凝土强度等级(除第二〜四道环撑为 C40 外)为 C35,主筋保护层：30mm;(3)、支撑梁采用两侧支模浇筑，并在支撑梁底设置隔离膜，混凝土应整体浇筑，在冠梁、支撑腰梁施工前需将支护桩表面附着物完全清除；、(4)、主筋连接采用搭接焊接，单面焊 10d，接头在同一截面处数量应不超过 50%;三、施工流程四、施工方法混凝土支撑首先进行施工分区和流程的划分，支撑的分区一般结合土方开挖方案，按照盆式开挖、“分区、分块、对称”的原则确定，随着土方开挖的进度及时跟进支撑的施工，尽可能减少围护体侧开挖段无支撑暴露的时间，以控制基坑工程的变形和稳定性。混凝土支撑的施工有多项分部工程组成，根据施工的先后顺序，一般可分为施工测量、钢筋工程、模板工程以及混凝土工程。以下对这些...
