拱形骨架护坡施工方案(附施工祥图)

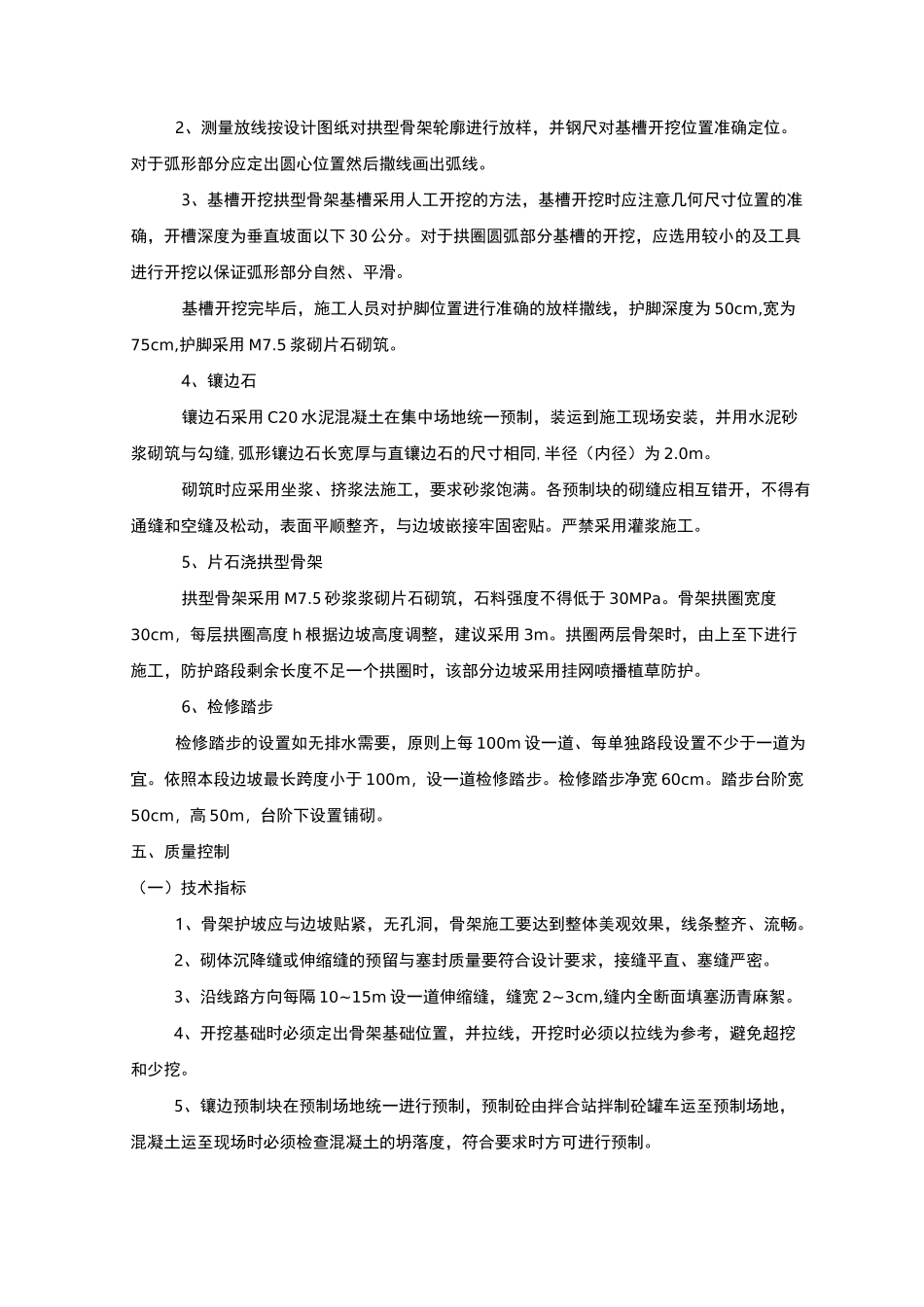

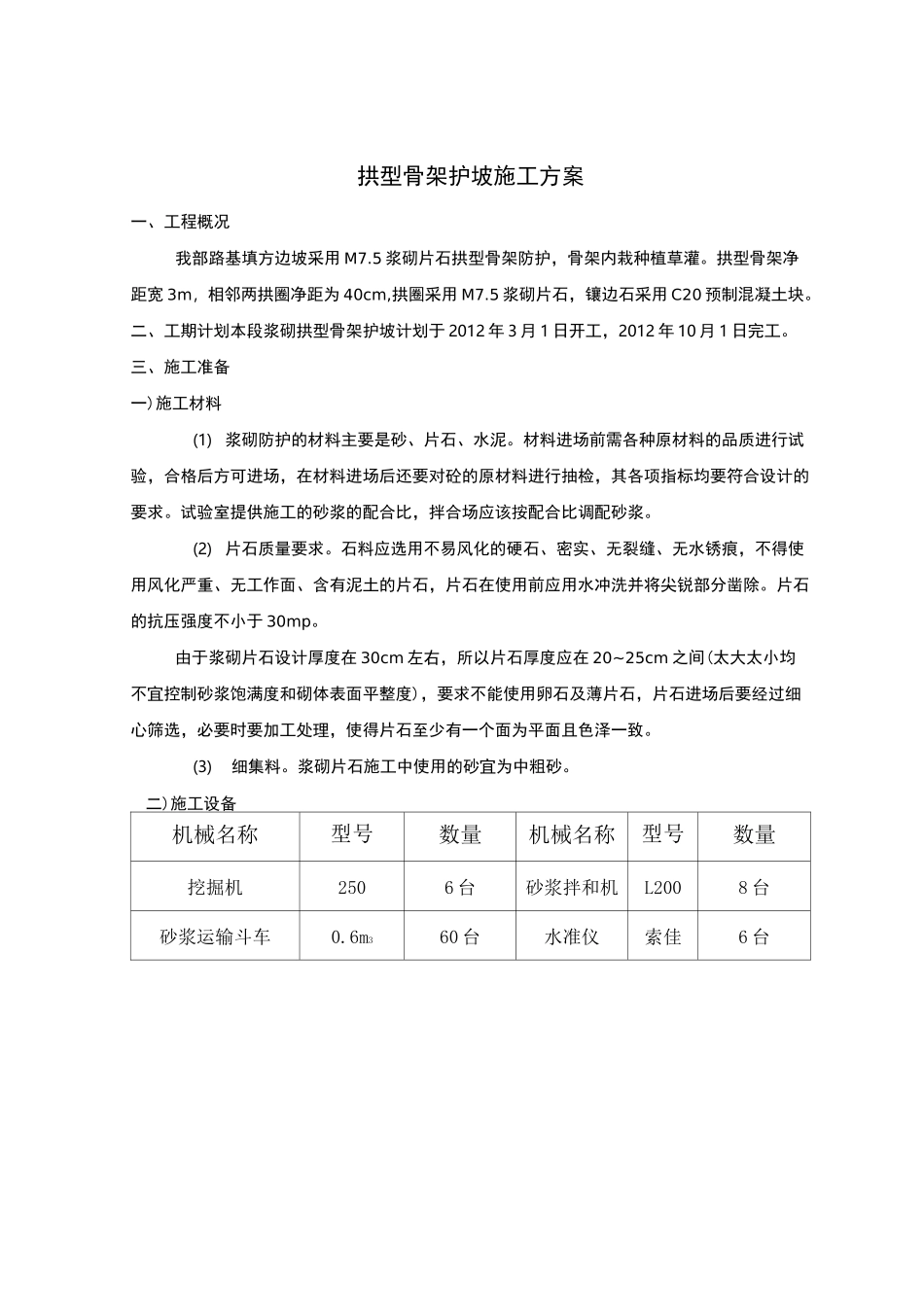

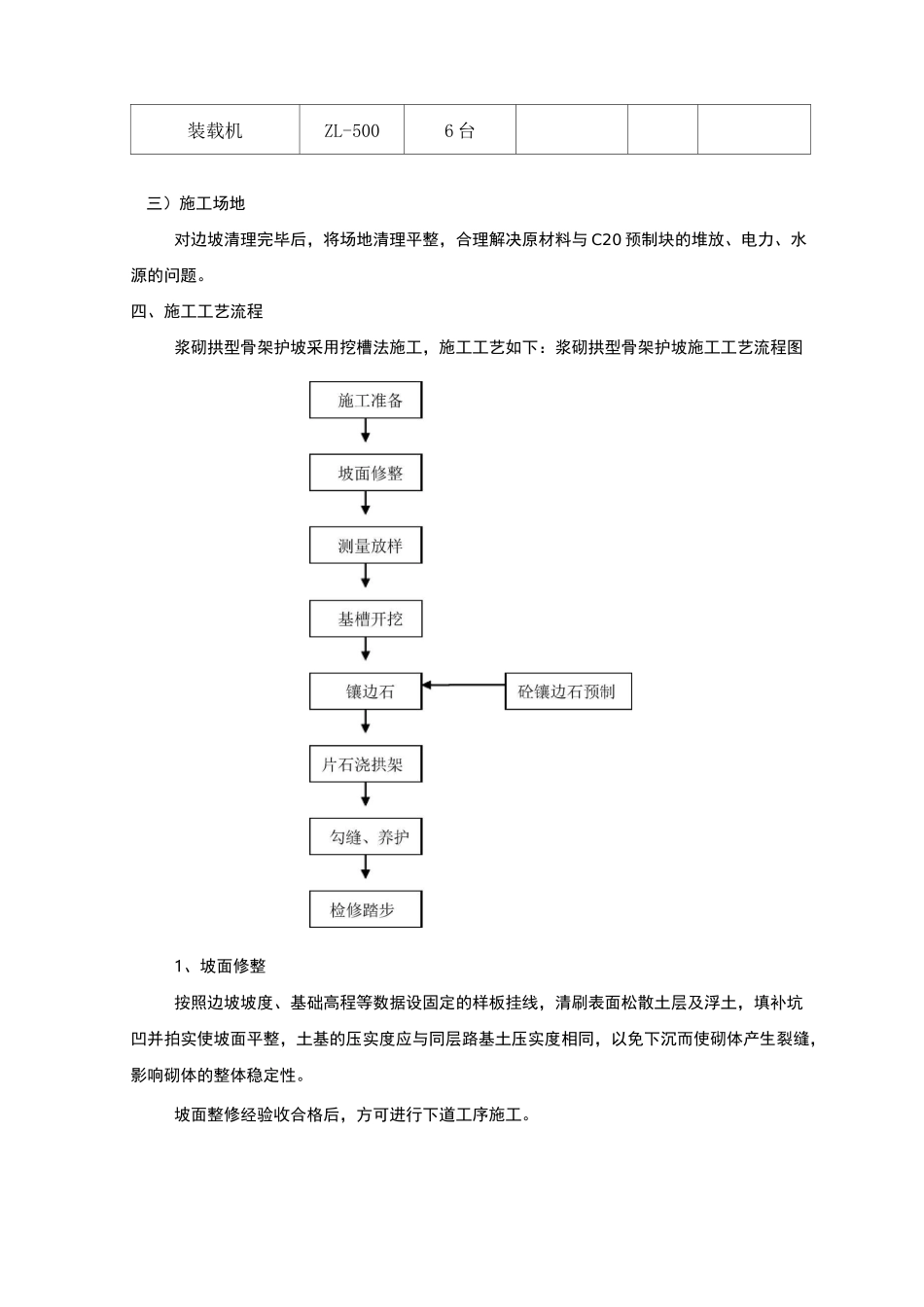

拱型骨架护坡施工方案一、工程概况我部路基填方边坡采用 M7.5 浆砌片石拱型骨架防护，骨架内栽种植草灌。拱型骨架净距宽 3m，相邻两拱圈净距为 40cm,拱圈采用 M7.5 浆砌片石，镶边石采用 C20 预制混凝土块。二、工期计划本段浆砌拱型骨架护坡计划于 2012 年 3 月 1 日开工，2012 年 10 月 1 日完工。三、施工准备一)施工材料(1) 浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。(2) 片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于 30mp。由于浆砌片石设计厚度在 30cm 左右，所以片石厚度应在 20~25cm 之间(太大太小均不宜控制砂浆饱满度和砌体表面平整度)，要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。(3)细集料。浆砌片石施工中使用的砂宜为中粗砂。二)施工设备机械名称型号数量机械名称型号数量挖掘机2506 台砂浆拌和机L2008 台砂浆运输斗车0.6m360 台水准仪索佳6 台装载机ZL-5006 台三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与 C20 预制块的堆放、电力、水源的问题。四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面整修经验收合格后，方可进行下道工序施工。2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。3、基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下 30 公分。对于拱圈圆弧部分基槽的开挖，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为 50cm,宽为75cm,护脚采用 M7.5 浆砌片石砌筑。4、镶边石镶边石采用 C20...
