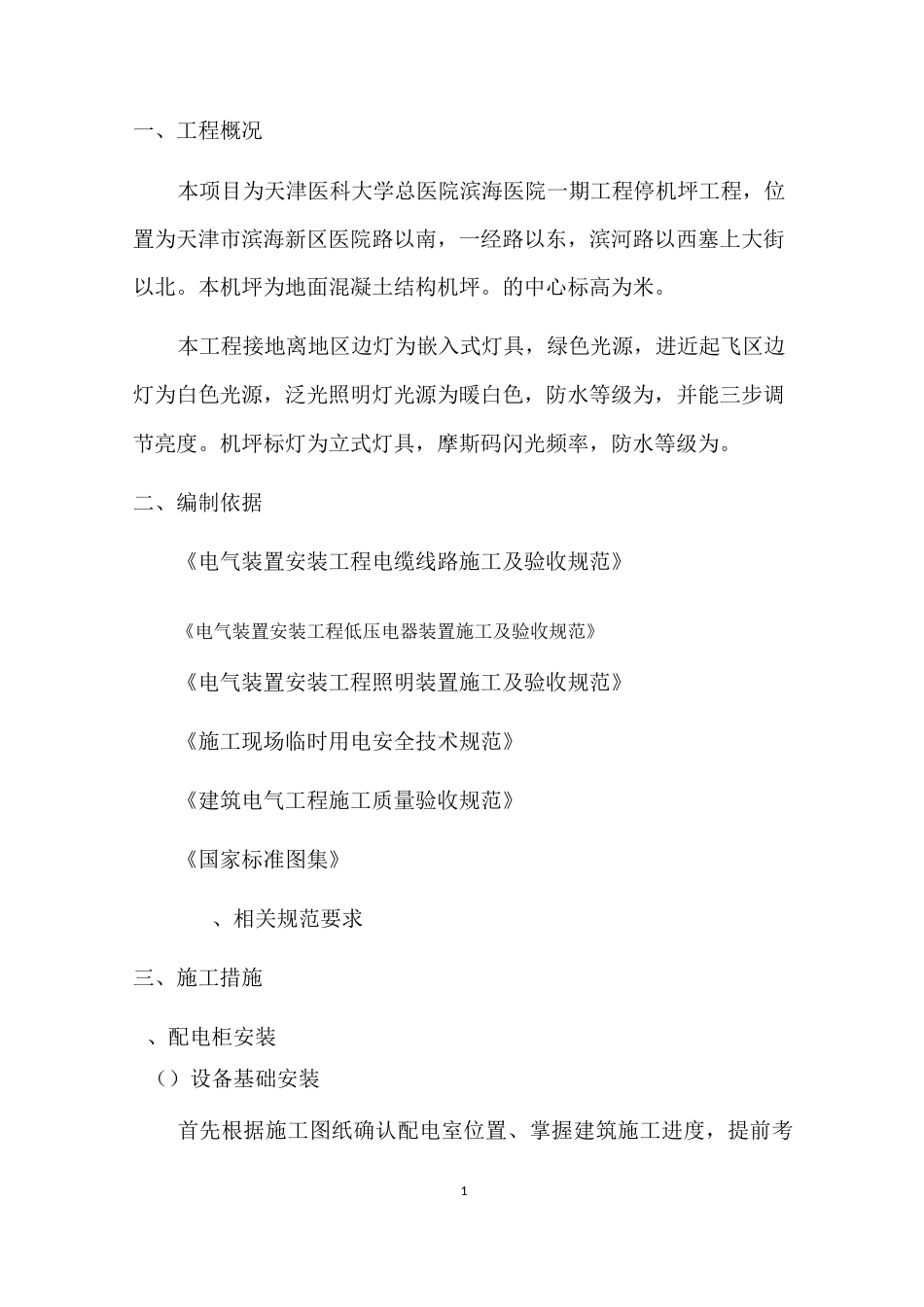

1一、工程概况本项目为天津医科大学总医院滨海医院一期工程停机坪工程，位置为天津市滨海新区医院路以南，一经路以东，滨河路以西塞上大街以北。本机坪为地面混凝土结构机坪。的中心标高为米。本工程接地离地区边灯为嵌入式灯具，绿色光源，进近起飞区边灯为白色光源，泛光照明灯光源为暖白色，防水等级为，并能三步调节亮度。机坪标灯为立式灯具，摩斯码闪光频率，防水等级为。二、编制依据《电气装置安装工程电缆线路施工及验收规范》《电气装置安装工程低压电器装置施工及验收规范》《电气装置安装工程照明装置施工及验收规范》《施工现场临时用电安全技术规范》《建筑电气工程施工质量验收规范》《国家标准图集》、相关规范要求三、施工措施、配电柜安装（）设备基础安装首先根据施工图纸确认配电室位置、掌握建筑施工进度，提前考2虑设备进入配电室路线，并提出材料需用计划，了解厂用配电设备到货日期。参加项目部组织的各专业之间的图纸会审，确认各个配电装置安装所需用的建筑专业予埋铁件的位置、数量及予留孔洞应符合电气配电设备安装的需求，核对设备安装的平面、空间尺寸符合设计并满足安装要求，同时提出厂用配电设备进入建筑物内予留孔位置的方案，以便保证设备安全的吊运到位。配电设备基础安装之前，必须用水准仪根据室内粗地坪，找出最高点，并做好记录，依据最高点根据配电设备安装的设计位置，用水准仪逐一找平，待复查无误后（包括设备定位尺寸），将设备基础焊接在予埋铁件上，同时将设备基础与设备接地网两点可靠连接，据图纸核对设备位置底部的建筑予留孔的位置和尺寸应符合电缆进出的要求，并作好安装记录。（对予留孔有问题的应立即处理，以便影响后续工作）（）变配电设备安装安排有专职人员根据图纸核对设备名称、规格、型号正确及安装位置，保证设备一次安装到位（设备安装工期有条件时，应在建筑地面施工完毕后进行，安装单位在地面上铺上胶垫，以保护地面）对于厂用变压器等设备应使用小履带车或专用液压铲车运输。对成套供应的配电设备应根据厂商供货清单逐一清点，以便确认附件到货情况，发现缺件应作好记录，立即联系业主解决。3成套设备到货齐全后，按照施工图纸逐一安装盘柜，盘柜间连接螺丝齐全，安装的水平度、垂直度应符合规范、验标的规定，采用螺栓连接方式与基础连接；母线的连接符合系统图纸的要求，检查母线相间、对地距离、绝缘电阻符合规范、验标的要求。（）就地设备安装依据设计施工图纸确认检修箱...
