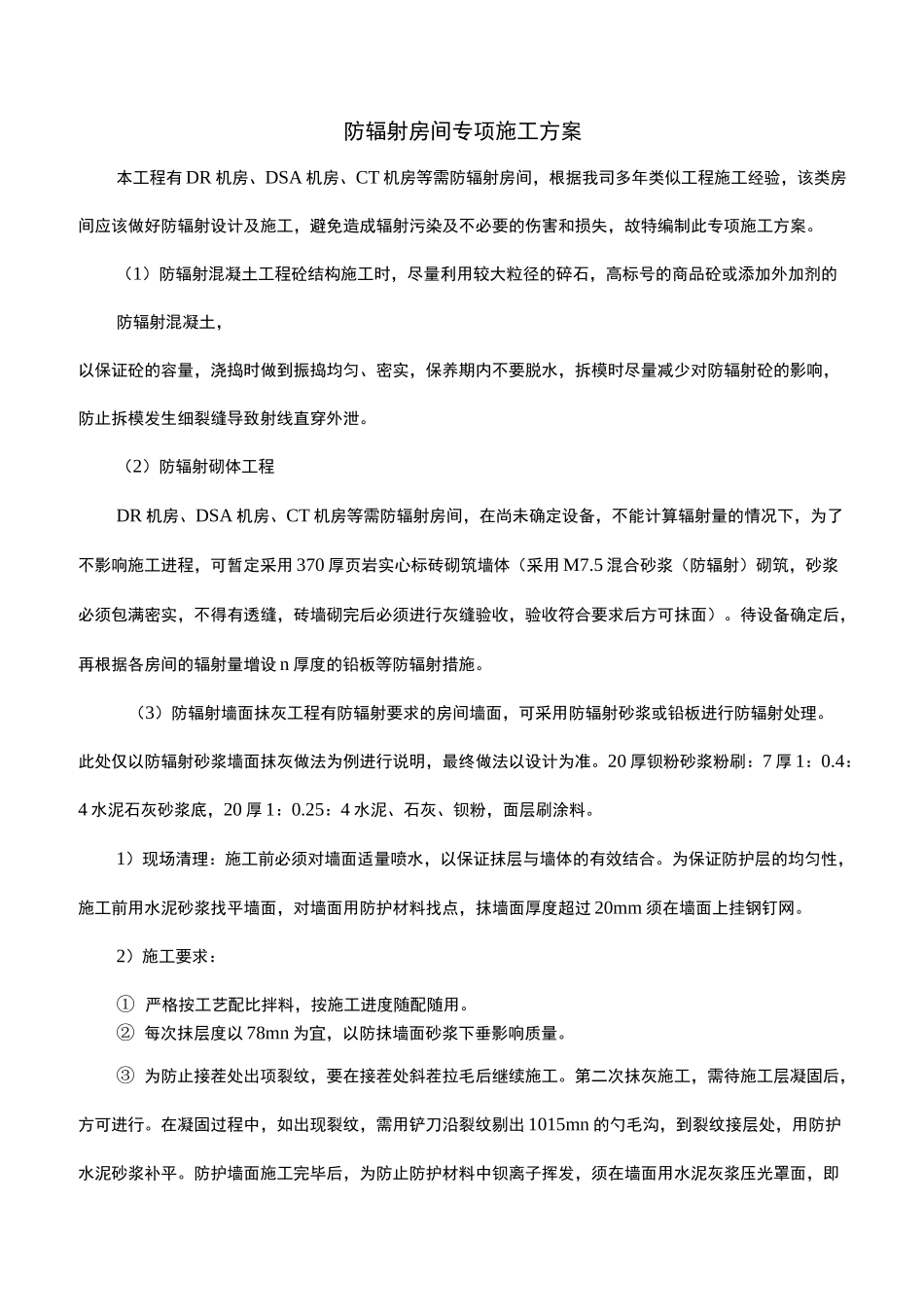

防辐射房间专项施工方案

防辐射房间专项施工方案本工程有 DR 机房、DSA 机房、CT 机房等需防辐射房间，根据我司多年类似工程施工经验，该类房间应该做好防辐射设计及施工，避免造成辐射污染及不必要的伤害和损失，故特编制此专项施工方案。（1）防辐射混凝土工程砼结构施工时，尽量利用较大粒径的碎石，高标号的商品砼或添加外加剂的防辐射混凝土，以保证砼的容量，浇捣时做到振捣均匀、密实，保养期内不要脱水，拆模时尽量减少对防辐射砼的影响，防止拆模发生细裂缝导致射线直穿外泄。（2）防辐射砌体工程DR 机房、DSA 机房、CT 机房等需防辐射房间，在尚未确定设备，不能计算辐射量的情况下，为了不影响施工进程，可暂定采用 370 厚页岩实心标砖砌筑墙体（采用 M7.5 混合砂浆（防辐射）砌筑，砂浆必须包满密实，不得有透缝，砖墙砌完后必须进行灰缝验收，验收符合要求后方可抹面）。待设备确定后，再根据各房间的辐射量增设 n 厚度的铅板等防辐射措施。（3）防辐射墙面抹灰工程有防辐射要求的房间墙面，可采用防辐射砂浆或铅板进行防辐射处理。此处仅以防辐射砂浆墙面抹灰做法为例进行说明，最终做法以设计为准。20 厚钡粉砂浆粉刷：7 厚 1：0.4：4 水泥石灰砂浆底，20 厚 1：0.25：4 水泥、石灰、钡粉，面层刷涂料。1）现场清理：施工前必须对墙面适量喷水，以保证抹层与墙体的有效结合。为保证防护层的均匀性，施工前用水泥砂浆找平墙面，对墙面用防护材料找点，抹墙面厚度超过 20mm 须在墙面上挂钢钉网。2）施工要求：① 严格按工艺配比拌料，按施工进度随配随用。② 每次抹层度以 78mn 为宜，以防抹墙面砂浆下垂影响质量。③ 为防止接茬处出项裂纹，要在接茬处斜茬拉毛后继续施工。第二次抹灰施工，需待施工层凝固后，方可进行。在凝固过程中，如出现裂纹，需用铲刀沿裂纹剔出 1015mn 的勺毛沟，到裂纹接层处，用防护水泥砂浆补平。防护墙面施工完毕后，为防止防护材料中钡离子挥发，须在墙面用水泥灰浆压光罩面，即施工完毕。3）质量控制：① 从搅拌材料到抹墙施工完毕，随配随用，不超过 3 小时。② 严格按工艺配比，机房四周墙体施工完毕后，再用水泥灰浆压光罩面。③ 严格质量监督，加强施工人员和质检员的责任心，按施工要求施工。④ 冬季施工需要加防冻剂，保持室温 io°c 以上。（4）防辐射门窗工程放射影像科、控制室的观察窗，有防辐射等特殊要求的门窗采用防辐射防护门、作法厚度选用国标 06J902 医疗建筑门窗、隔...
