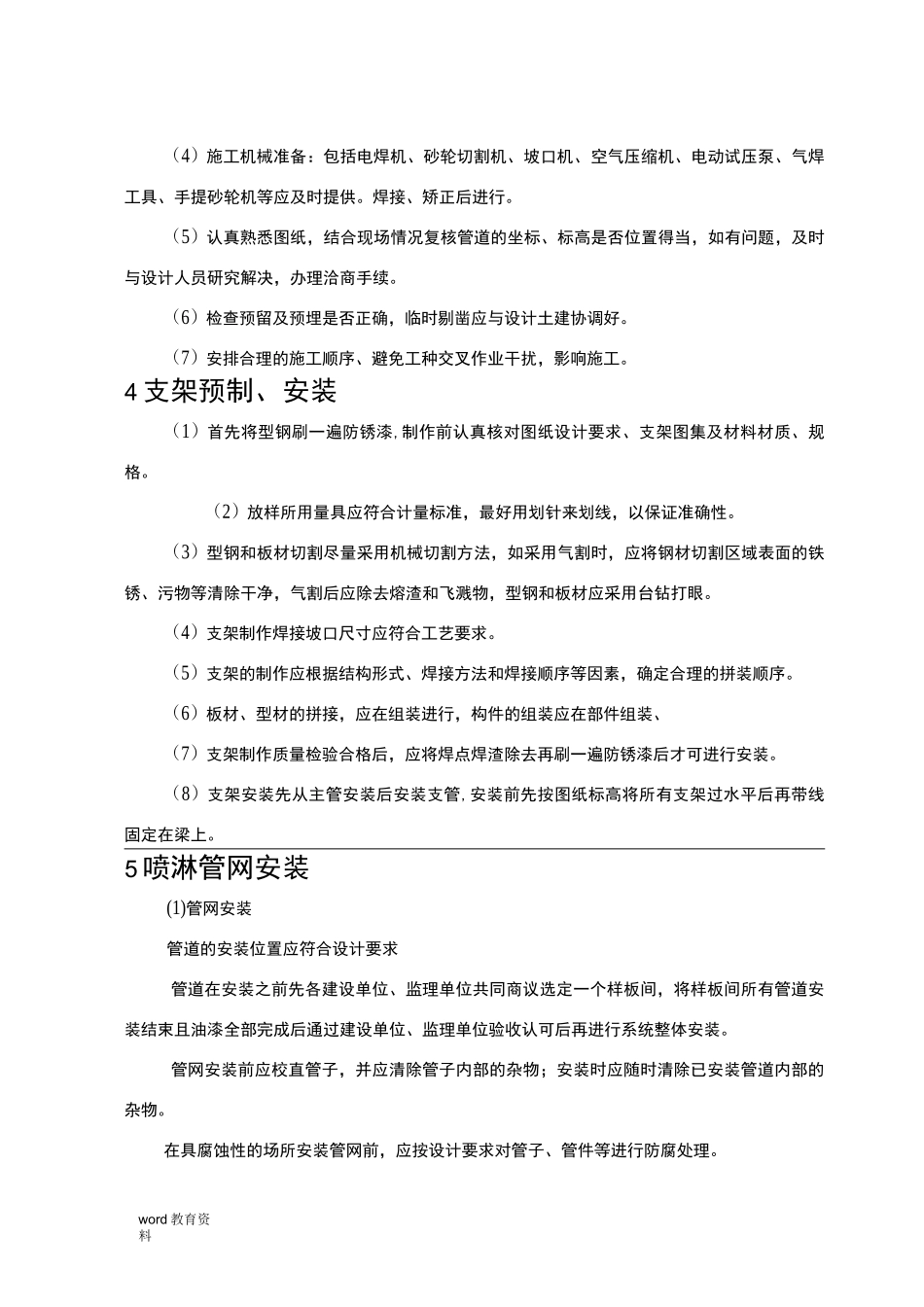

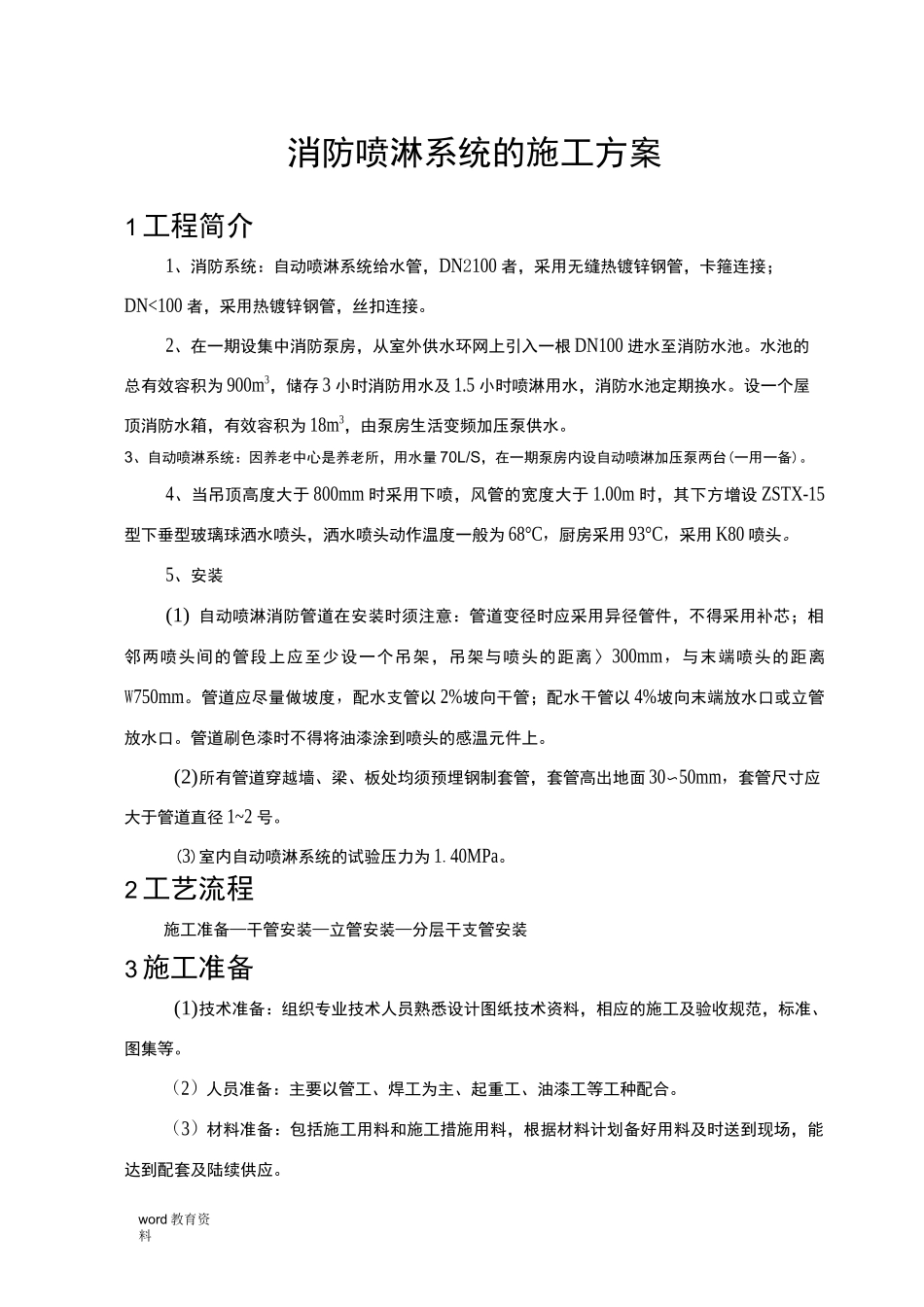

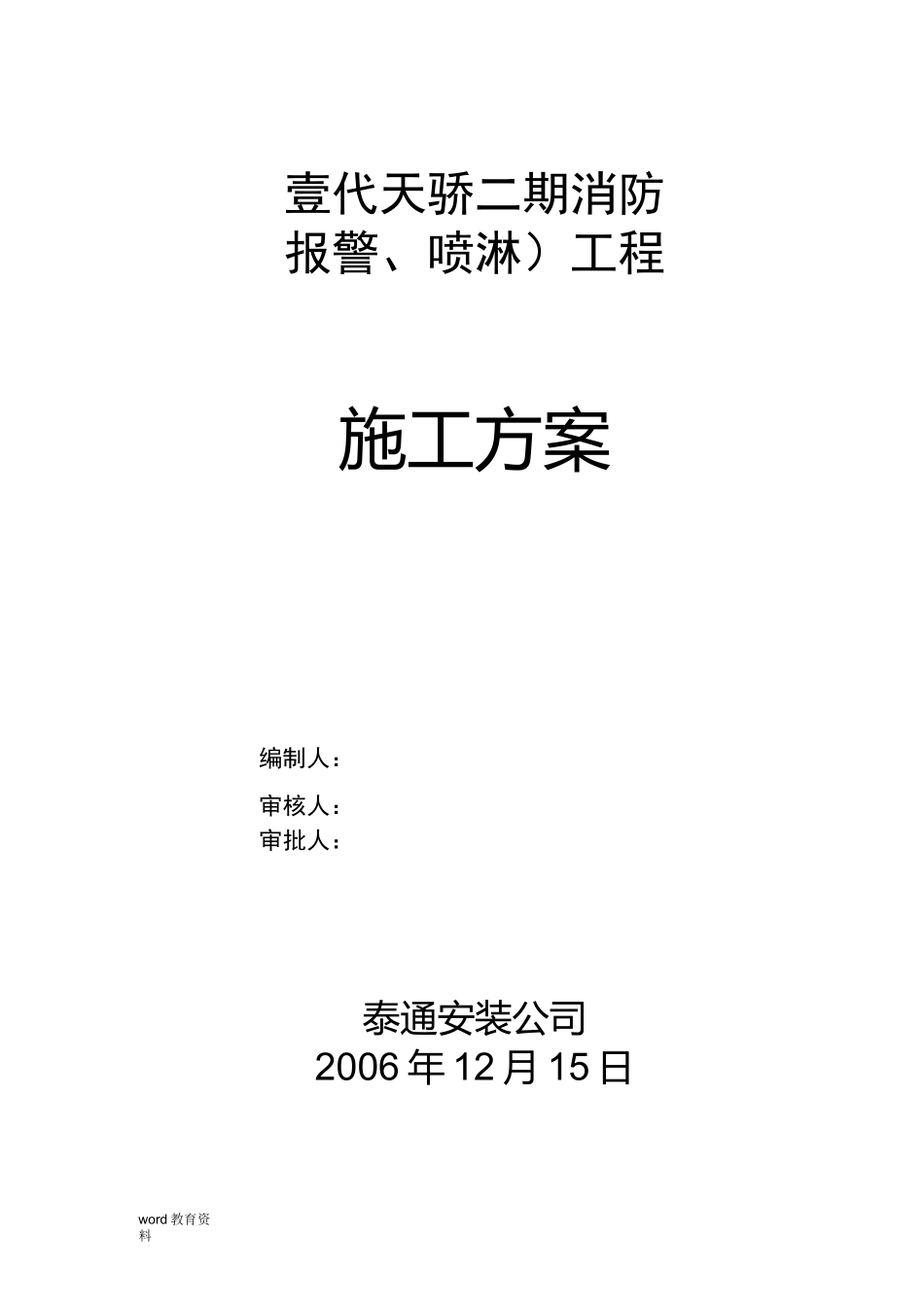

word 教育资料壹代天骄二期消防报警、喷淋）工程施工方案编制人：审核人：审批人：泰通安装公司2006 年 12 月 15 日word 教育资料消防喷淋系统的施工方案1 工程简介1、消防系统：自动喷淋系统给水管，DN2100 者，采用无缝热镀锌钢管，卡箍连接；DN<100 者，采用热镀锌钢管，丝扣连接。2、在一期设集中消防泵房，从室外供水环网上引入一根 DN100 进水至消防水池。水池的总有效容积为 900m3，储存 3 小时消防用水及 1.5 小时喷淋用水，消防水池定期换水。设一个屋顶消防水箱，有效容积为 18m3，由泵房生活变频加压泵供水。3、自动喷淋系统：因养老中心是养老所，用水量 70L/S，在一期泵房内设自动喷淋加压泵两台(一用一备)。4、当吊顶高度大于 800mm 时采用下喷，风管的宽度大于 1.00m 时，其下方增设 ZSTX-15型下垂型玻璃球洒水喷头，洒水喷头动作温度一般为 68°C，厨房采用 93°C，采用 K80 喷头。5、安装(1) 自动喷淋消防管道在安装时须注意：管道变径时应采用异径管件，不得采用补芯；相邻两喷头间的管段上应至少设一个吊架，吊架与喷头的距离〉300mm，与末端喷头的距离W750mm。管道应尽量做坡度，配水支管以 2%坡向干管；配水干管以 4%坡向末端放水口或立管放水口。管道刷色漆时不得将油漆涂到喷头的感温元件上。(2)所有管道穿越墙、梁、板处均须预埋钢制套管，套管高出地面 30〜50mm，套管尺寸应大于管道直径 1~2 号。(3)室内自动喷淋系统的试验压力为 1.40MPa。2 工艺流程施工准备—干管安装—立管安装—分层干支管安装3 施工准备(1)技术准备：组织专业技术人员熟悉设计图纸技术资料，相应的施工及验收规范，标准、图集等。（2）人员准备：主要以管工、焊工为主、起重工、油漆工等工种配合。（3）材料准备：包括施工用料和施工措施用料，根据材料计划备好用料及时送到现场，能达到配套及陆续供应。word 教育资料（4）施工机械准备：包括电焊机、砂轮切割机、坡口机、空气压缩机、电动试压泵、气焊工具、手提砂轮机等应及时提供。焊接、矫正后进行。（5）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。（6）检查预留及预埋是否正确，临时剔凿应与设计土建协调好。（7）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。4 支架预制、安装（1）首先将型钢刷一遍防锈漆,制作前认真核对图纸设计要求、支架图集及材料材质、规格。（...
