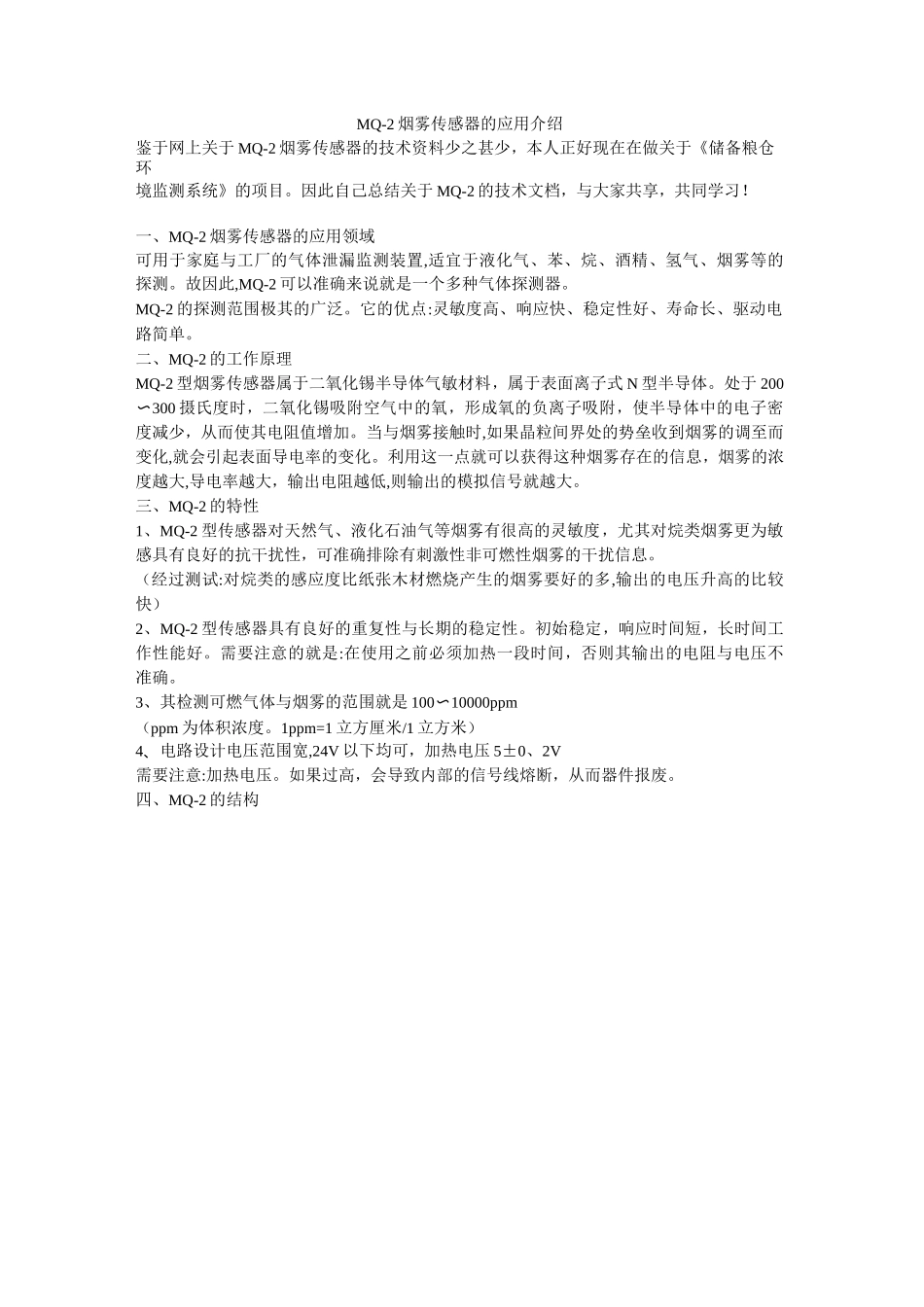

MQ-2 烟雾传感器的应用介绍鉴于网上关于 MQ-2 烟雾传感器的技术资料少之甚少，本人正好现在在做关于《储备粮仓环境监测系统》的项目。因此自己总结关于 MQ-2 的技术文档，与大家共享，共同学习！一、MQ-2 烟雾传感器的应用领域可用于家庭与工厂的气体泄漏监测装置,适宜于液化气、苯、烷、酒精、氢气、烟雾等的探测。故因此,MQ-2 可以准确来说就是一个多种气体探测器。MQ-2 的探测范围极其的广泛。它的优点:灵敏度高、响应快、稳定性好、寿命长、驱动电路简单。二、MQ-2 的工作原理MQ-2 型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式 N 型半导体。处于 200〜300 摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时,如果晶粒间界处的势垒收到烟雾的调至而变化,就会引起表面导电率的变化。利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大,导电率越大，输出电阻越低,则输出的模拟信号就越大。三、MQ-2 的特性1、MQ-2 型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。（经过测试:对烷类的感应度比纸张木材燃烧产生的烟雾要好的多,输出的电压升高的比较快）2、MQ-2 型传感器具有良好的重复性与长期的稳定性。初始稳定，响应时间短，长时间工作性能好。需要注意的就是:在使用之前必须加热一段时间，否则其输出的电阻与电压不准确。3、其检测可燃气体与烟雾的范围就是 100〜10000ppm（ppm 为体积浓度。1ppm=1 立方厘米/1 立方米）4、电路设计电压范围宽,24V 以下均可，加热电压 5±0、2V需要注意:加热电压。如果过高，会导致内部的信号线熔断，从而器件报废。四、MQ-2 的结构引脚及封装图MQ-2 的外形图从图中可以瞧出（从左到右）第一个:由于加热电压过大，导致内部信号细线被烧断而无法正常工作。但就是加热功能依旧存在。所以我们必须注意加热丝的电压，最好串个小电阻。第二个:就是 MQ-2 底面引脚图第三个:外观图五、MQ-2 的计算与校准用 MQ-2 烟雾传感器来检测火灾烟雾的最好办法就是通过其输出电压与门限电压比较得出。（门限电压需要经过烟雾测试）1、MQ-2 的计算公式阻值 R 与空气中被测气体的浓度 C 的计算关系式logR=mlogC+n（m,n 均为常数）常数 n:与气体检测灵敏度有关，除了随传感器材料与气体种类不同而变化外，还会...
