水泵房安装施工方案 - 副本

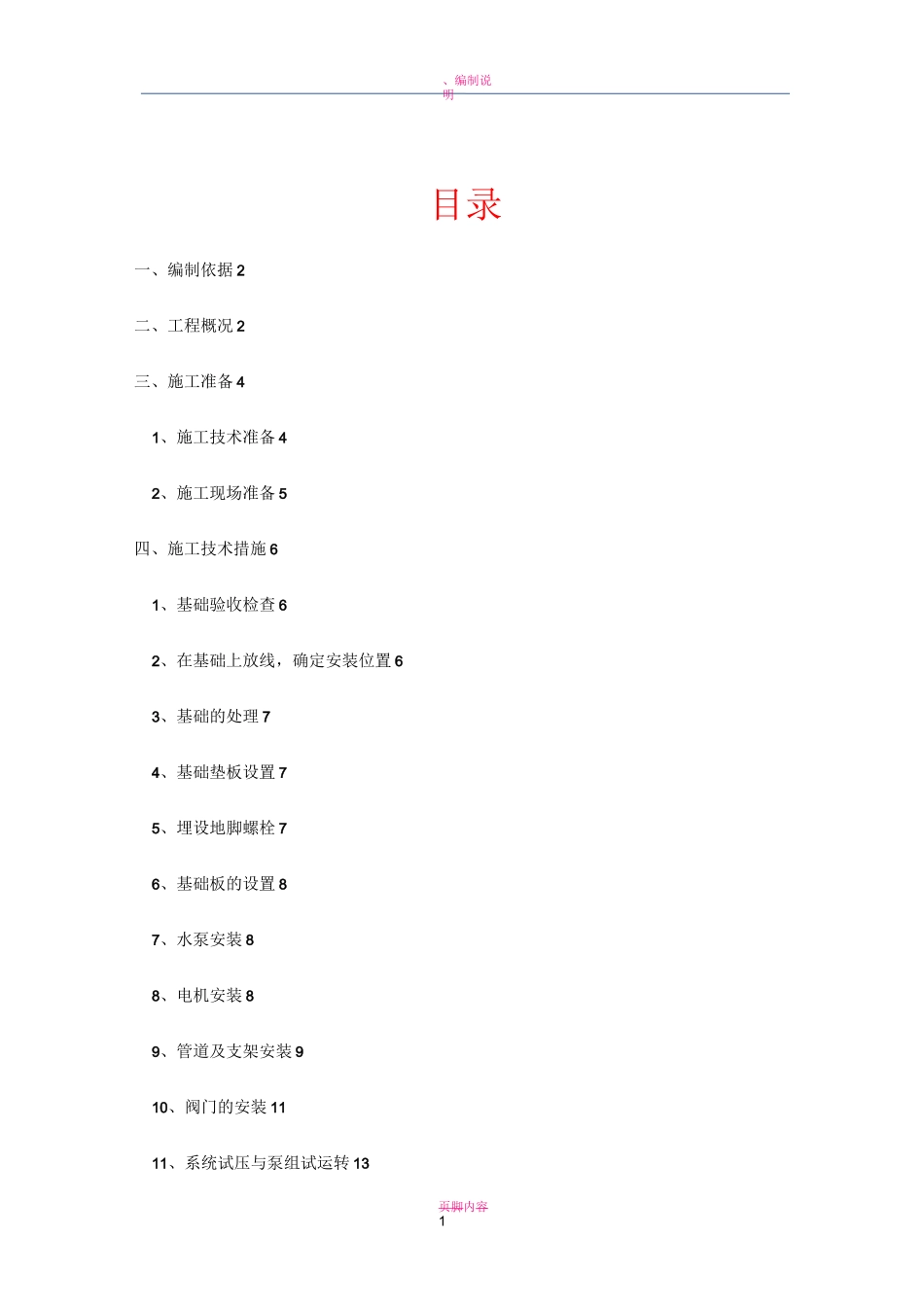

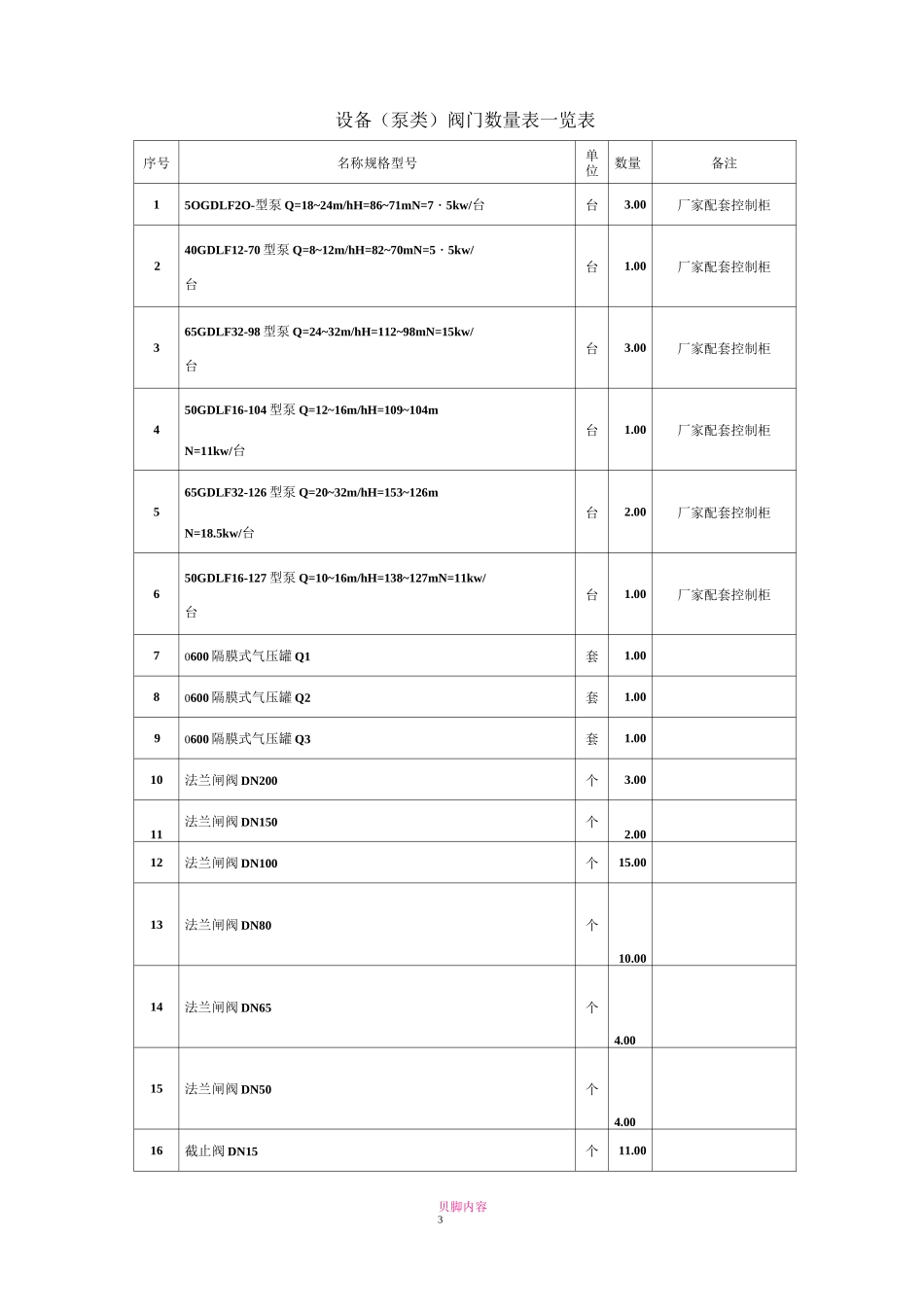

、编制说明页脚内容1目录一、编制依据 2二、工程概况 2三、施工准备 41、施工技术准备 42、施工现场准备 5四、施工技术措施 61、基础验收检查 62、在基础上放线，确定安装位置 63、基础的处理 74、基础垫板设置 75、埋设地脚螺栓 76、基础板的设置 87、水泵安装 88、电机安装 89、管道及支架安装 910、阀门的安装 1111、系统试压与泵组试运转 13、编制说明贝脚内容2星河丹堤 N1 区泵房水泵、管道和阀门安装施工方案一、编制依据1、《建筑给水排水设计规范 GB50015-2003（2009 年版）》2、《阀门的检查与安装规范》ST/T4102-953、《建筑给水排水及采暖工程施工质量验收规范》GB50242---20024、设计单位提供的技术要求等二、工程概况1、工程名称：2、3、本方案主要针对水泵房进行水泵安装、管道安装和阀门安装，具体型号及数量如下表所示：五、安全技术措施14贝脚内容3设备（泵类）阀门数量表一览表序号名称规格型号单位数量备注15OGDLF2O-型泵 Q=18~24m/hH=86~71mN=7・5kw/台台3.00厂家配套控制柜240GDLF12-70 型泵 Q=8~12m/hH=82~70mN=5・5kw/台台1.00厂家配套控制柜365GDLF32-98 型泵 Q=24~32m/hH=112~98mN=15kw/台台3.00厂家配套控制柜450GDLF16-104 型泵 Q=12~16m/hH=109~104mN=11kw/台台1.00厂家配套控制柜565GDLF32-126 型泵 Q=20~32m/hH=153~126mN=18.5kw/台台2.00厂家配套控制柜650GDLF16-127 型泵 Q=10~16m/hH=138~127mN=11kw/台台1.00厂家配套控制柜70600 隔膜式气压罐 Q1套1.0080600 隔膜式气压罐 Q2套1.0090600 隔膜式气压罐 Q3套1.0010法兰闸阀 DN200个3.0011法兰闸阀 DN150个2.0012法兰闸阀 DN100个15.0013法兰闸阀 DN80个10.0014法兰闸阀 DN65个4.0015法兰闸阀 DN50个4.0016截止阀 DN15个11.00、编制说明页脚内容4施工准备1、施工技术准备（1）泵安装前应具备下列技术资料：1）泵的出厂合格证明书；2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书；3）泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；17玻璃管液位计 DN203.0018液位控制阀 DN1004.0019Y 形过滤器 DN1004.0020过滤器 DN1008.0021过滤器 DN805.0022过滤器 DN651.0023消声止回阀 DN804.0024消声止回阀 DN653.0025消声止回阀 DN501.0026遥控浮球阀 DN204.0027可曲绕橡胶接头 DN1008.0028可曲绕橡胶接头 DN809.0029可曲绕橡胶接头 DN654.0030可曲绕...
