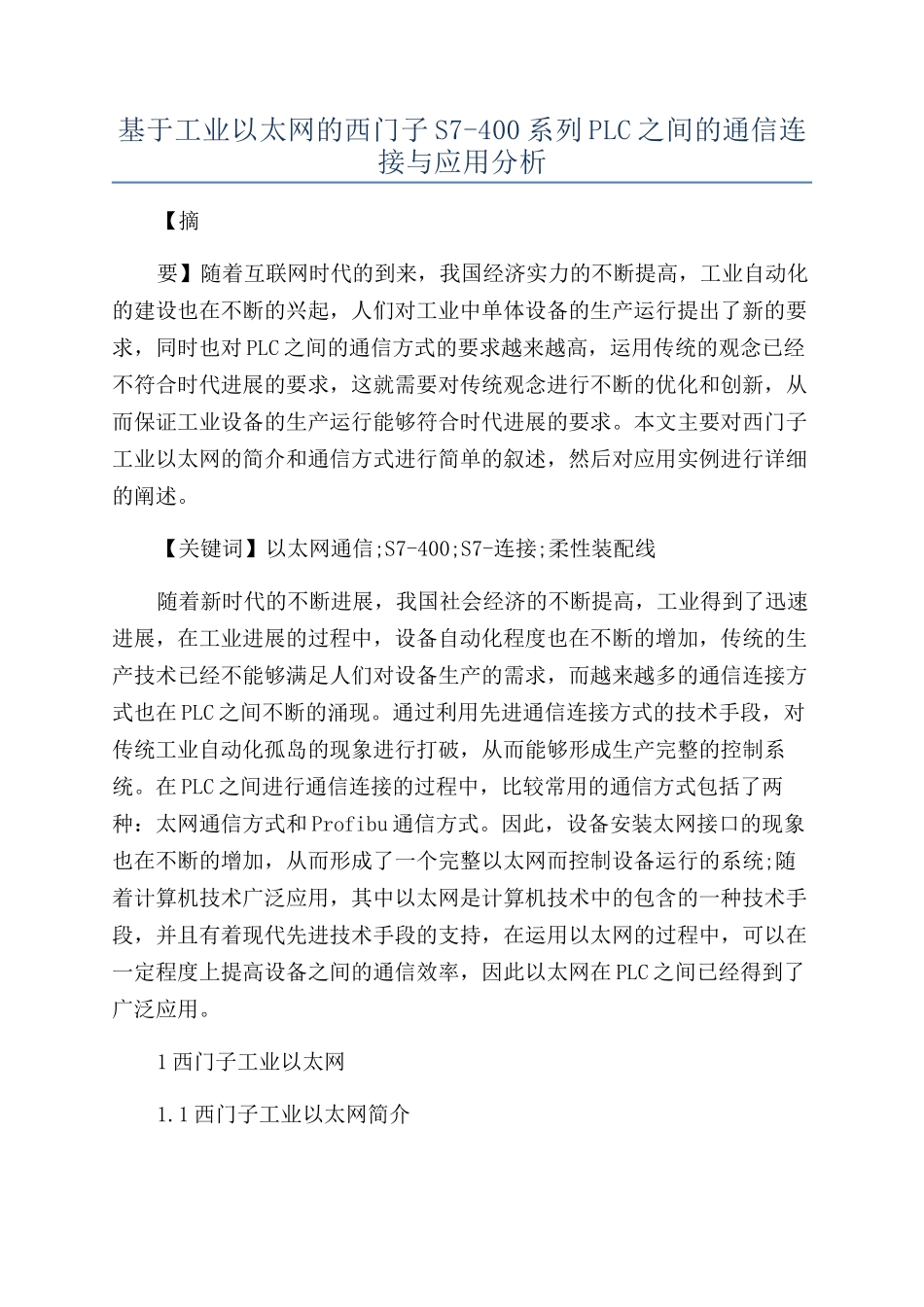

基于工业以太网的西门子 S7-400 系列 PLC 之间的通信连接与应用分析【摘要】随着互联网时代的到来，我国经济实力的不断提高，工业自动化的建设也在不断的兴起，人们对工业中单体设备的生产运行提出了新的要求，同时也对 PLC 之间的通信方式的要求越来越高，运用传统的观念已经不符合时代进展的要求，这就需要对传统观念进行不断的优化和创新，从而保证工业设备的生产运行能够符合时代进展的要求。本文主要对西门子工业以太网的简介和通信方式进行简单的叙述，然后对应用实例进行详细的阐述。【关键词】以太网通信;S7-400;S7-连接;柔性装配线随着新时代的不断进展，我国社会经济的不断提高，工业得到了迅速进展，在工业进展的过程中，设备自动化程度也在不断的增加，传统的生产技术已经不能够满足人们对设备生产的需求，而越来越多的通信连接方式也在 PLC 之间不断的涌现。通过利用先进通信连接方式的技术手段，对传统工业自动化孤岛的现象进行打破，从而能够形成生产完整的控制系统。在 PLC 之间进行通信连接的过程中，比较常用的通信方式包括了两种：太网通信方式和 Profibu 通信方式。因此，设备安装太网接口的现象也在不断的增加，从而形成了一个完整以太网而控制设备运行的系统;随着计算机技术广泛应用，其中以太网是计算机技术中的包含的一种技术手段，并且有着现代先进技术手段的支持，在运用以太网的过程中，可以在一定程度上提高设备之间的通信效率，因此以太网在 PLC 之间已经得到了广泛应用。1 西门子工业以太网1.1 西门子工业以太网简介在西门子公司进展的过程中，运用以太网形式进行设备运行控制的售后不仅具有现代先进的解决方案，并且还含有丰富的经验。在工业对以太网通信技术进行现场验证的过程中，其中以太网技术主要包含了两种类型：100Mbit/快速和 10Mbit/工业以太网，在不同传输速率的情况下，需要运用相对应的以太网技术类型。以太网技术主要包含了三个部分：通信处理器、传输介质和网络模块。以太网技术的通信处理器又包括了 CP243-1、CP343-1、CP443-1;传输介质包括了屏蔽双绞线和光线;网络模块包括了以太网交换机和网络链路模块[1]。1.2 通信方式在西门子公司进展的过程中，以太网支持的通信方式是比较是的，其中比较常用的通信方式包括了三种：点对点连接、TCP 连接和 S7 连接。其中 S7 连接方式是最常用的方式，具有以下几种特性：第一，可以在全部的 S7/M7 的设备中进行组态工作;第二，S7 ...
