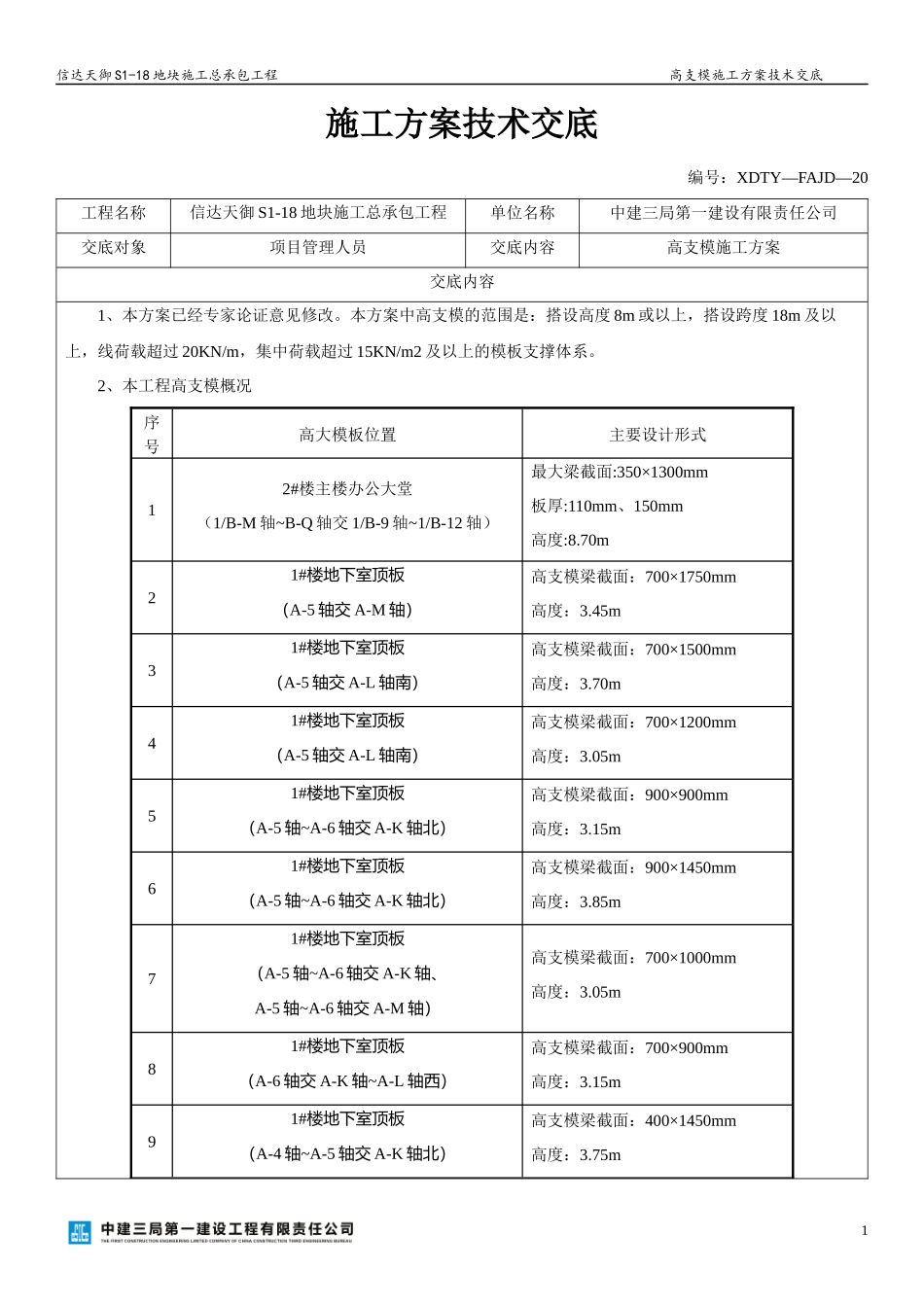

信达天御S1-18地块施工总承包工程高支模施工方案技术交底施工方案技术交底编号：XDTY—FAJD—20工程名称信达天御S1-18地块施工总承包工程单位名称中建三局第一建设有限责任公司交底对象项目管理人员交底内容高支模施工方案交底内容1、本方案已经专家论证意见修改。本方案中高支模的范围是：搭设高度8m或以上，搭设跨度18m及以上，线荷载超过20KN/m，集中荷载超过15KN/m2及以上的模板支撑体系。2、本工程高支模概况序号高大模板位置主要设计形式12#楼主楼办公大堂（1/B-M轴~B-Q轴交1/B-9轴~1/B-12轴）最大梁截面:350×1300mm板厚:110mm、150mm高度:8.70m21#楼地下室顶板（A-5轴交A-M轴）高支模梁截面：700×1750mm高度：3.45m31#楼地下室顶板（A-5轴交A-L轴南）高支模梁截面：700×1500mm高度：3.70m41#楼地下室顶板（A-5轴交A-L轴南）高支模梁截面：700×1200mm高度：3.05m51#楼地下室顶板（A-5轴~A-6轴交A-K轴北）高支模梁截面：900×900mm高度：3.15m61#楼地下室顶板（A-5轴~A-6轴交A-K轴北）高支模梁截面：900×1450mm高度：3.85m71#楼地下室顶板（A-5轴~A-6轴交A-K轴、A-5轴~A-6轴交A-M轴）高支模梁截面：700×1000mm高度：3.05m81#楼地下室顶板（A-6轴交A-K轴~A-L轴西）高支模梁截面：700×900mm高度：3.15m91#楼地下室顶板（A-4轴~A-5轴交A-K轴北）高支模梁截面：400×1450mm高度：3.75m1信达天御S1-18地块施工总承包工程高支模施工方案技术交底102#楼裙楼地下室顶板（B-11轴~B-14轴交B-F轴）高支模梁截面：800×1200mm高度：3.40m112#裙楼地下室顶板（B-12轴交B-H轴~B-J轴）高支模梁截面：400×1700mm高度：3.65m123#楼地下室顶板（A-1轴~A-2轴交A-F轴）高支模梁截面：400×1700mm高度：2.85m133#楼地下室顶板（A-3轴~A-4轴交A-G(H)轴2处）高支模梁截面：800×1200mm高度：3.30m143#楼地下室顶板（A-3轴~A-4轴交A-F轴）高支模梁截面：800×1250mm高度：4.50m153#楼地下室顶板（A-5轴~A-6轴交A-D轴）高支模梁截面：800×1600mm高度：3.45m163#楼地下室顶板（B-9轴交B-A~D轴、A-3轴~A-4轴交A-E轴、A-6轴~A-7轴交A-F轴）高支模梁截面：400×2000mm高度：2.55m173#楼地下室顶板（B-6轴交B-A轴~B-B轴、B-2轴~B-6轴交B-B轴、B-6轴~B-9轴交B-A轴）高支模梁截面：550×1000mm高度：3.55m183#楼地下室顶板多处高支模梁截面：600×1000mm高度：3.55m193#楼地下室顶板（A-4轴交A-D轴~A-E轴、A-4轴~A-5轴交A-E轴）高支模梁截面：600×1100mm高度：3.45m203#楼地下室顶板多处高支模梁截面：650×1000mm高度：3.55m213#楼地下室顶板（B-3轴~B-6轴交B-C轴南北两侧）高支模梁截面：700×900mm高度：3.65m223#楼地下室顶板（A-6轴~B-2轴交A-C轴、B-6轴交B-C轴~B-D轴）高支模梁截面：700×1000mm高度：3.55m3、高支模架体选型及材料要求2信达天御S1-18地块施工总承包工程高支模施工方案技术交底支撑系统采用普通钢管式满堂架，架体钢管规格为φ48.3×3.6mm，模板采用15mm厚木模板，木枋尺寸40×90mm（抗弯强度17KN/m，抗剪强度1.7KN/m，弹性模量10000N/mm2）。（1）钢管项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚外径偏差<0.50mm，壁厚偏差<0.3mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.18mm8其它项目同新管项次3、4、5同新管3、4、5（2）扣件：严禁使用有脆裂、变形、滑丝的扣件，扣件的附件，如T型螺栓、螺母、垫圈等应符合行业技术标准和有关规范的规定。在使用时扣件螺栓要拧紧，扭力矩40～50N•m，最大不得超过65N•m。项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）～（6）的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3（3）木枋购买的木枋应及时进行验收，材料最好为松木，尺寸为40mm×90mm，不得使用弯形严重腐朽、坏裂、尺寸不足的木枋。其他参数要求：抗弯强度17KN/m，抗剪强度1.7KN/m，弹性模量10000N/mm...
