雅马哈贴片机编程方法

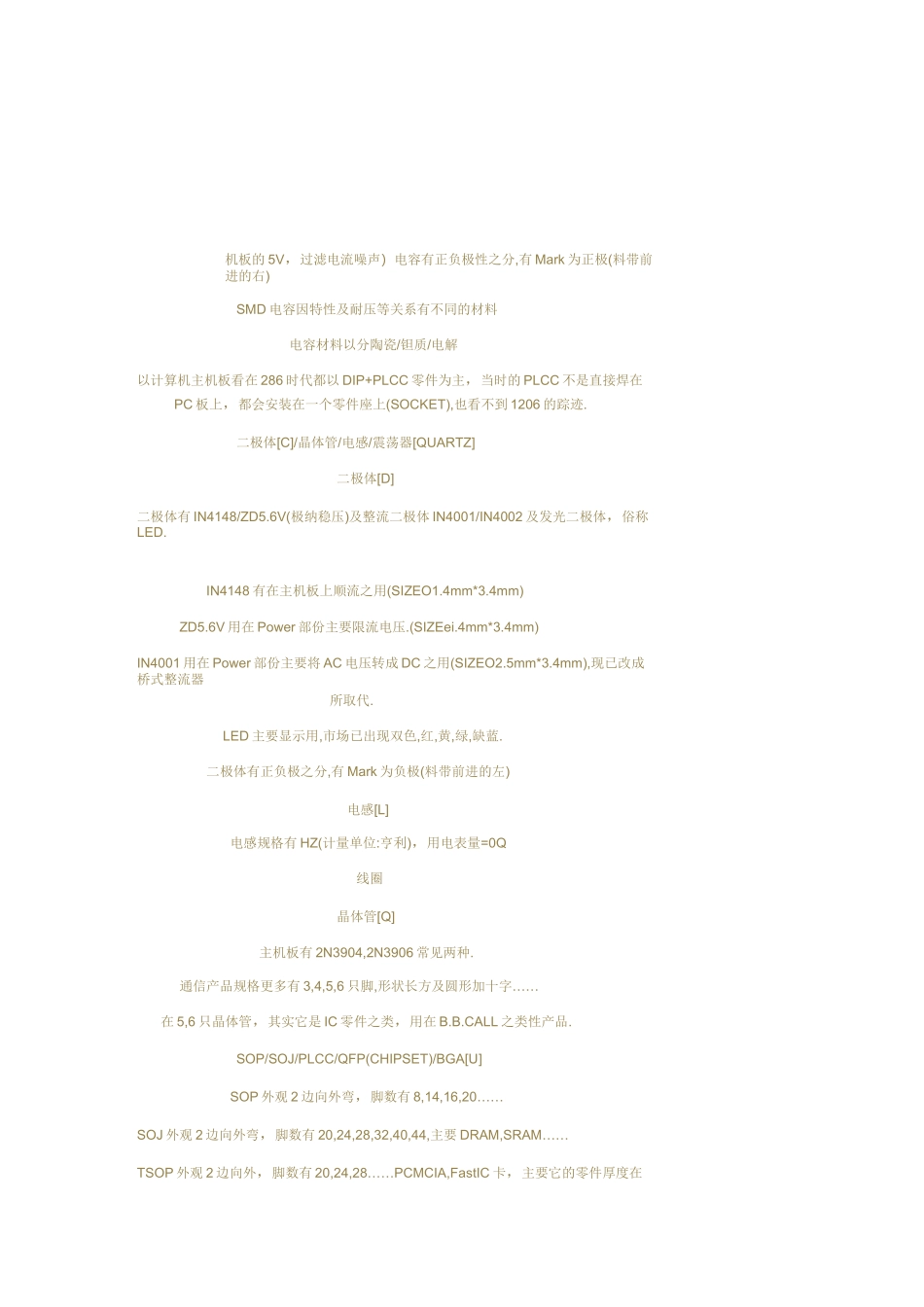

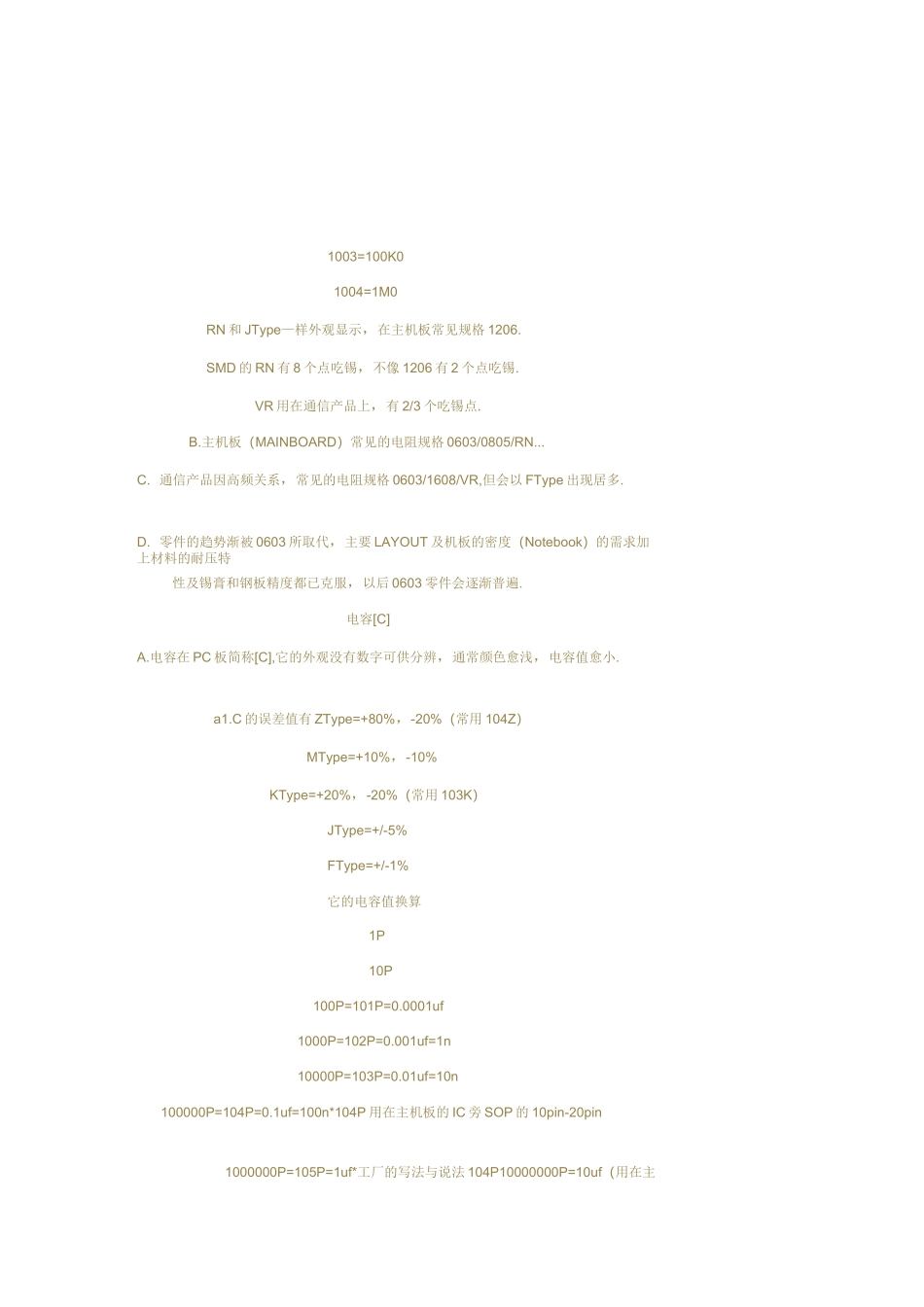

雅马哈贴片机编程方法第一章零件认识与介绍常见的 SMD 零件包装方式 CHIP/MELF/TR/SOP（SOIC）/SOJ/PLCC/QFP/BGA.电阻[R][RN][VR]CHIP=有公制/英制两种规格，在台湾说法以英制为准,常用的 CHIP 零件如下表:0402（英）/1005（公）1.0mm0.5mm0.4-0.7mm0603（英）/1608（公）1.6mm0.8mm0.4-1.0mm0805（英）/2125（公）2.0mm1.25mm0.5-1.0mm1206（英）/3216（公）3.2mm1.6mm0.6-1.2mmCHIP 分电阻及电容，偶尔有电感/特殊规格等零件，一般平面四方称为 CHIP.A.电阻在 PC 板简称[R],排阻称[RN],可变电阻称[VR]a1.R 的误差值有 JType=+/-5%（常用）以 3 位数字显示.FType=+/-1%（精密）以 4 位数字显示.JType 零件外观显示=电阻值000=10100=100101=1000102=1KQ103=10KQ104=100K0105=1M0FType 零件外观显示=电阻值1R2=1.201000=10001001=1KQ1002=10K0零件规格长（L）宽（W）厚（T）REMARK1003=100K01004=1M0RN 和 JType—样外观显示，在主机板常见规格 1206.SMD 的 RN 有 8 个点吃锡，不像 1206 有 2 个点吃锡.VR 用在通信产品上，有 2/3 个吃锡点.B.主机板（MAINBOARD）常见的电阻规格 0603/0805/RN...C. 通信产品因高频关系，常见的电阻规格 0603/1608/VR,但会以 FType 出现居多.D. 零件的趋势渐被 0603 所取代，主要 LAYOUT 及机板的密度（Notebook）的需求加上材料的耐压特性及锡膏和钢板精度都已克服，以后 0603 零件会逐渐普遍.电容[C]A.电容在 PC 板简称[C],它的外观没有数字可供分辨，通常颜色愈浅，电容值愈小.a1.C 的误差值有 ZType=+80%，-20%（常用 104Z）MType=+10%，-10%KType=+20%，-20%（常用 103K）JType=+/-5%FType=+/-1%它的电容值换算1P10P100P=101P=0.0001uf1000P=102P=0.001uf=1n10000P=103P=0.01uf=10n100000P=104P=0.1uf=100n*104P 用在主机板的 IC 旁 SOP 的 10pin-20pin1000000P=105P=1uf*工厂的写法与说法 104P10000000P=10uf（用在主机板的 5V，过滤电流噪声）电容有正负极性之分,有 Mark 为正极(料带前进的右)SMD 电容因特性及耐压等关系有不同的材料电容材料以分陶瓷/钽质/电解以计算机主机板看在 286 时代都以 DIP+PLCC 零件为主，当时的 PLCC 不是直接焊在PC 板上，都会安装在一个零件座上(SOCKET),也看不到 1206 的踪迹.二极体[C]/晶体管/电感/震荡器[QUARTZ]二极体[D]二极体有 IN4148/ZD5.6V(极纳稳压)及整流二极体 IN4001/IN4002 及发光二极...
