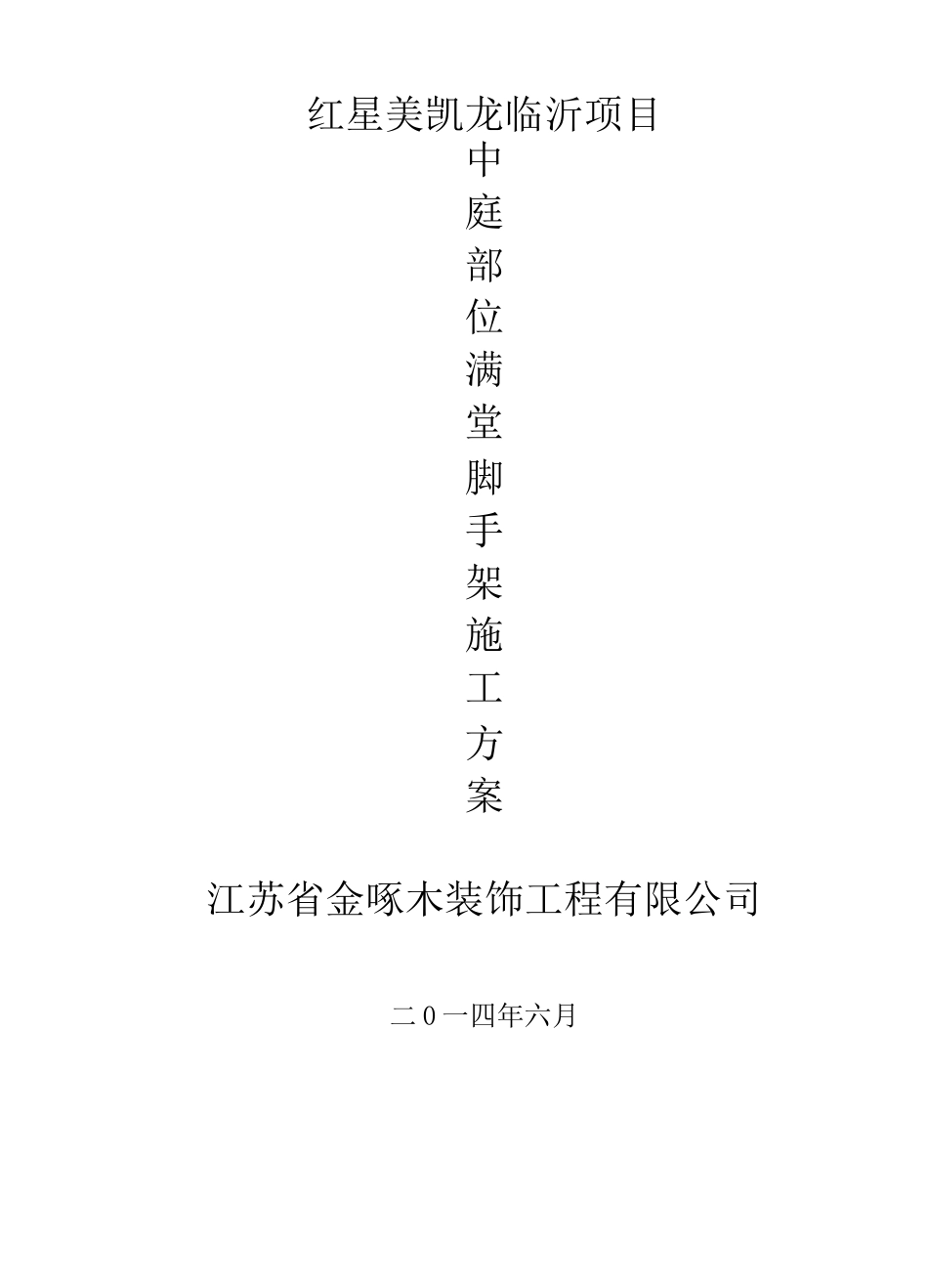

中庭脚手架(满堂)施工方案 (1)_第1页
1/10

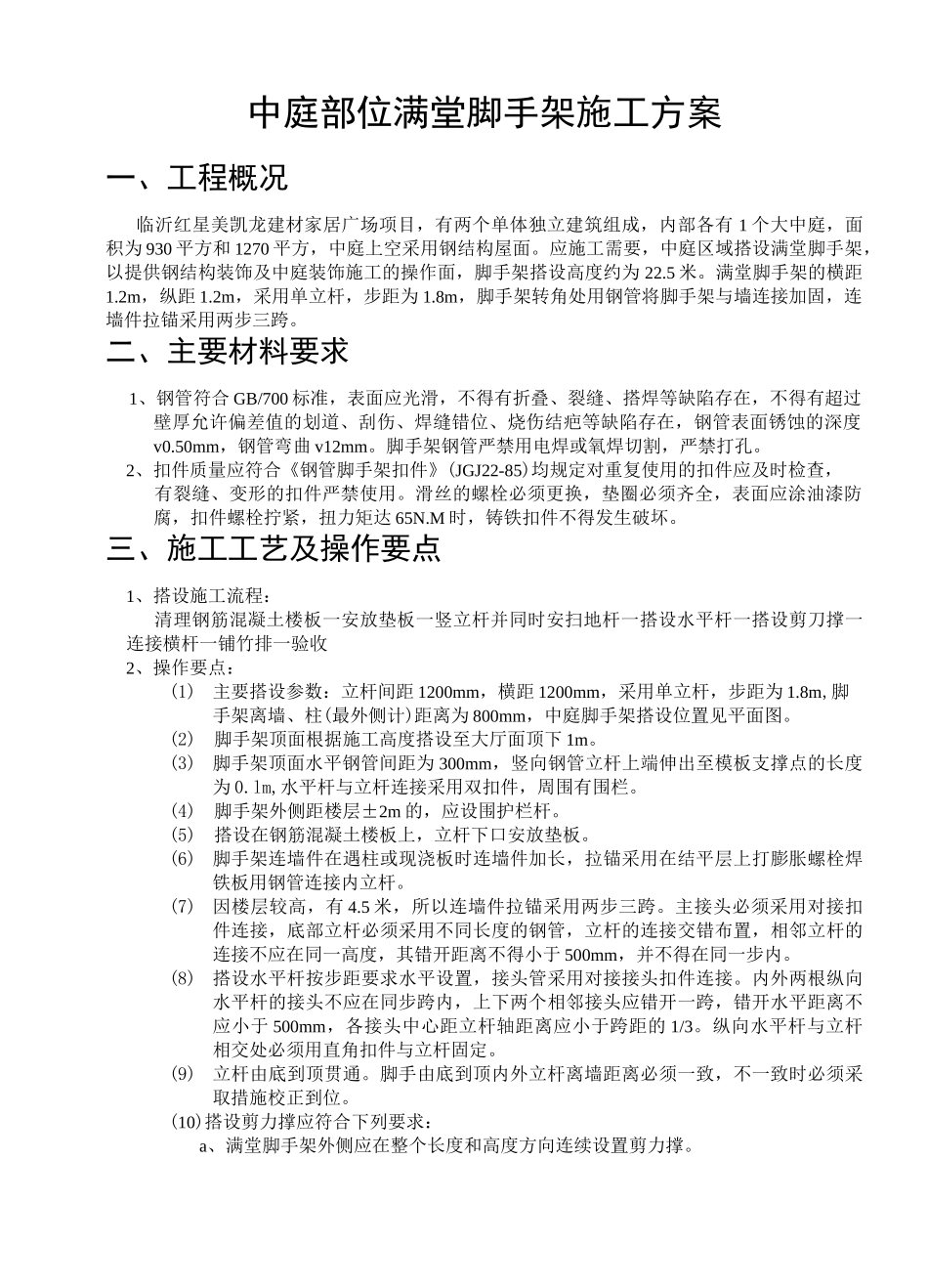

中庭脚手架(满堂)施工方案 (1)_第2页
2/10

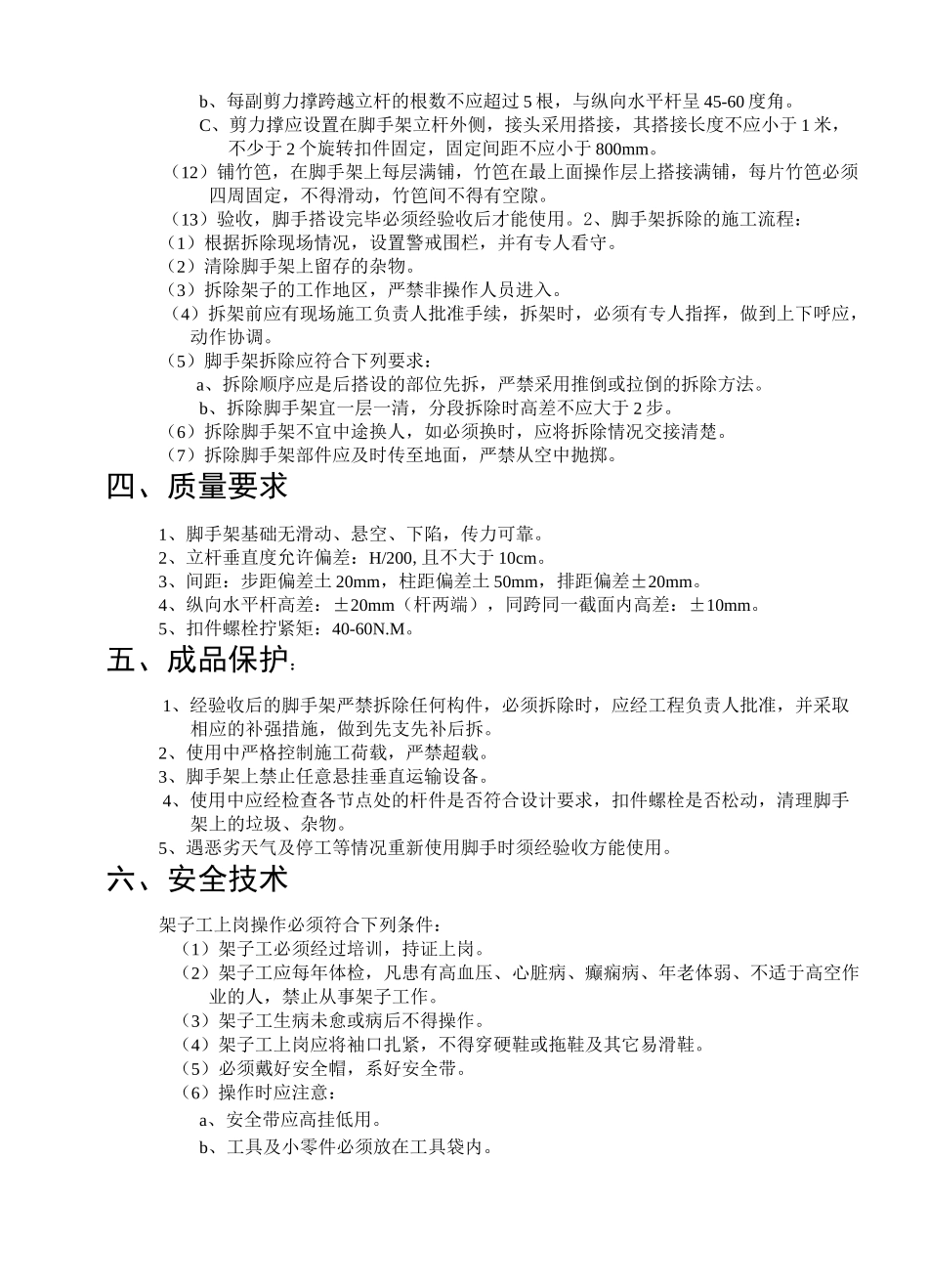

中庭脚手架(满堂)施工方案 (1)_第3页
3/10
红星美凯龙临沂项目中庭部位满堂脚手架施工方案江苏省金啄木装饰工程有限公司二 0 一四年六月中庭部位满堂脚手架施工方案一、工程概况临沂红星美凯龙建材家居广场项目,有两个单体独立建筑组成,内部各有 1 个大中庭,面积为 930 平方和 1270 平方,中庭上空采用钢结构屋面。应施工需要,中庭区域搭设满堂脚手架,以提供钢结构装饰及中庭装饰施工的操作面,脚手架搭设高度约为 22.5 米。满堂脚手架的横距1.2m,纵距 1.2m,采用单立杆,步距为 1.8m,脚手架转角处用钢管将脚手架与墙连接加固,连墙件拉锚采用两步三跨。二、主要材料要求1、钢管符合 GB/700 标准,表面应光滑,不得有折叠、裂缝、搭焊等缺陷存在,不得有超过壁厚允许偏差值的划道、刮伤、焊缝错位、烧伤结疤等缺陷存在,钢管表面锈蚀的深度v0.50mm,钢管弯曲 v12mm。脚手架钢管严禁用电焊或氧焊切割,严禁打孔。2、扣件质量应符合《钢管脚手架扣件》(JGJ22-85)均规定对重复使用的扣件应及时检查,有裂缝、变形的扣件严禁使用。滑丝的螺栓必须更换,垫圈必须齐全,表面应涂油漆防腐,扣件螺栓拧紧,扭力矩达 65N.M 时,铸铁扣件不得发生破坏。三、施工工艺及操作要点1、搭设施工流程:清理钢筋混凝土楼板一安放垫板一竖立杆并同时安扫地杆一搭设水平杆一搭设剪刀撑一连接横杆一铺竹排一验收2、操作要点:(1)主要搭设参数:立杆间距 1200mm,横距 1200mm,采用单立杆,步距为 1.8m,脚手架离墙、柱(最外侧计)距离为 800mm,中庭脚手架搭设位置见平面图。(2)脚手架顶面根据施工高度搭设至大厅面顶下 1m。(3)脚手架顶面水平钢管间距为 300mm,竖向钢管立杆上端伸出至模板支撑点的长度为 0.lm,水平杆与立杆连接采用双扣件,周围有围栏。(4)脚手架外侧距楼层±2m 的,应设围护栏杆。(5)搭设在钢筋混凝土楼板上,立杆下口安放垫板。(6)脚手架连墙件在遇柱或现浇板时连墙件加长,拉锚采用在结平层上打膨胀螺栓焊铁板用钢管连接内立杆。(7)因楼层较高,有 4.5 米,所以连墙件拉锚采用两步三跨。主接头必须采用对接扣件连接,底部立杆必须采用不同长度的钢管,立杆的连接交错布置,相邻立杆的连接不应在同一高度,其错开距离不得小于 500mm,并不得在同一步内。(8)搭设水平杆按步距要求水平设置,接头管采用对接接头扣件连接。内外两根纵向水平杆的接头不应在同步跨内,上下两个相邻接头应错开一跨,错开水平距离不应小于 500mm,各接头中心距立杆轴距离应小于跨距...
