激光散斑测量讲解VIP专享

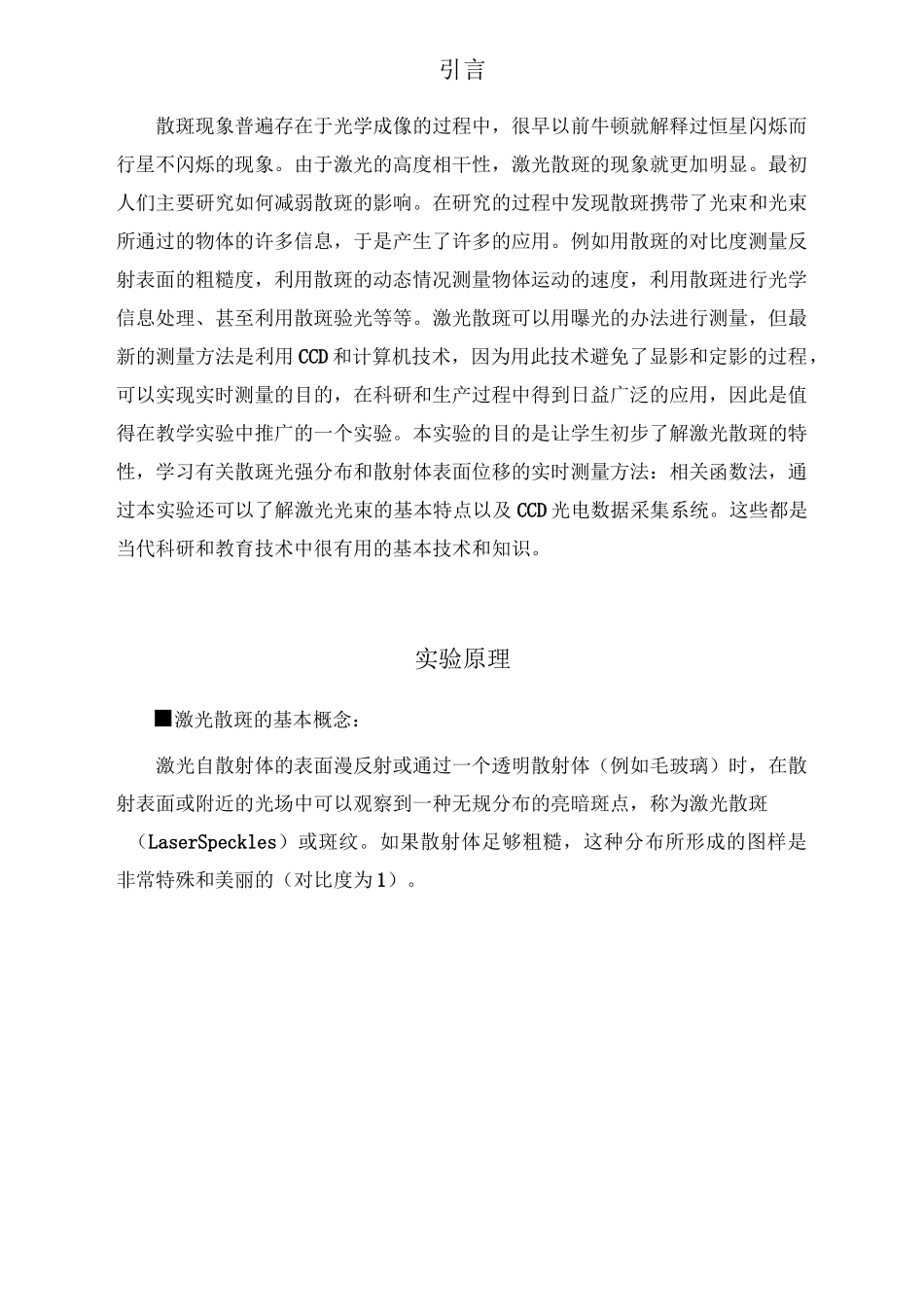

引言散斑现象普遍存在于光学成像的过程中，很早以前牛顿就解释过恒星闪烁而行星不闪烁的现象。由于激光的高度相干性，激光散斑的现象就更加明显。最初人们主要研究如何减弱散斑的影响。在研究的过程中发现散斑携带了光束和光束所通过的物体的许多信息，于是产生了许多的应用。例如用散斑的对比度测量反射表面的粗糙度，利用散斑的动态情况测量物体运动的速度，利用散斑进行光学信息处理、甚至利用散斑验光等等。激光散斑可以用曝光的办法进行测量，但最新的测量方法是利用 CCD 和计算机技术，因为用此技术避免了显影和定影的过程，可以实现实时测量的目的，在科研和生产过程中得到日益广泛的应用，因此是值得在教学实验中推广的一个实验。本实验的目的是让学生初步了解激光散斑的特性，学习有关散斑光强分布和散射体表面位移的实时测量方法：相关函数法，通过本实验还可以了解激光光束的基本特点以及 CCD 光电数据采集系统。这些都是当代科研和教育技术中很有用的基本技术和知识。实验原理■激光散斑的基本概念：激光自散射体的表面漫反射或通过一个透明散射体（例如毛玻璃）时，在散射表面或附近的光场中可以观察到一种无规分布的亮暗斑点，称为激光散斑（LaserSpeckles）或斑纹。如果散射体足够粗糙，这种分布所形成的图样是非常特殊和美丽的（对比度为 1）。激光散斑是由无规散射体被相干光照射产生的，因此是一种随机过程。要研究它必须使用概率统计的方法。通过统计方法的研究，可以得到对散斑的强度分布、对比度和散斑运动规律等特点的认识。图光散斑的产生图中为透射式，也可以是反射式的情形图 1 说明激光散斑具体的产生过程。当激光照射在粗糙表面上时，表面上的每一点都要散射光。因此在空间各点都要接受到来自物体上各个点散射的光，这些光虽然是相干的，但它们的振幅和位相都不相同，而且是无规分布的。来自粗糙表面上各个小面积元射来的基元光波的复振幅互相迭加，形成一定的统计分布。由于毛玻璃足够粗糙，所以激光散斑的亮暗对比强烈，而散斑的大小要根据光路情况来决定。散斑场按光路分为两种，一种散斑场是在自由空间中传播而形成的（也称客观散斑），另一种是由透镜成像形成的（也称主观散斑）。在本实验中我们只研究前一种情况。当单色激光穿过具有粗糙表面的玻璃板，在某一距离(5)处的观察平面上可以看到大大小小的亮斑分布在几乎全暗的背景上，当沿光路方向移动观察面时这些亮斑会发生大小的变化，如果设法改变激光照...
