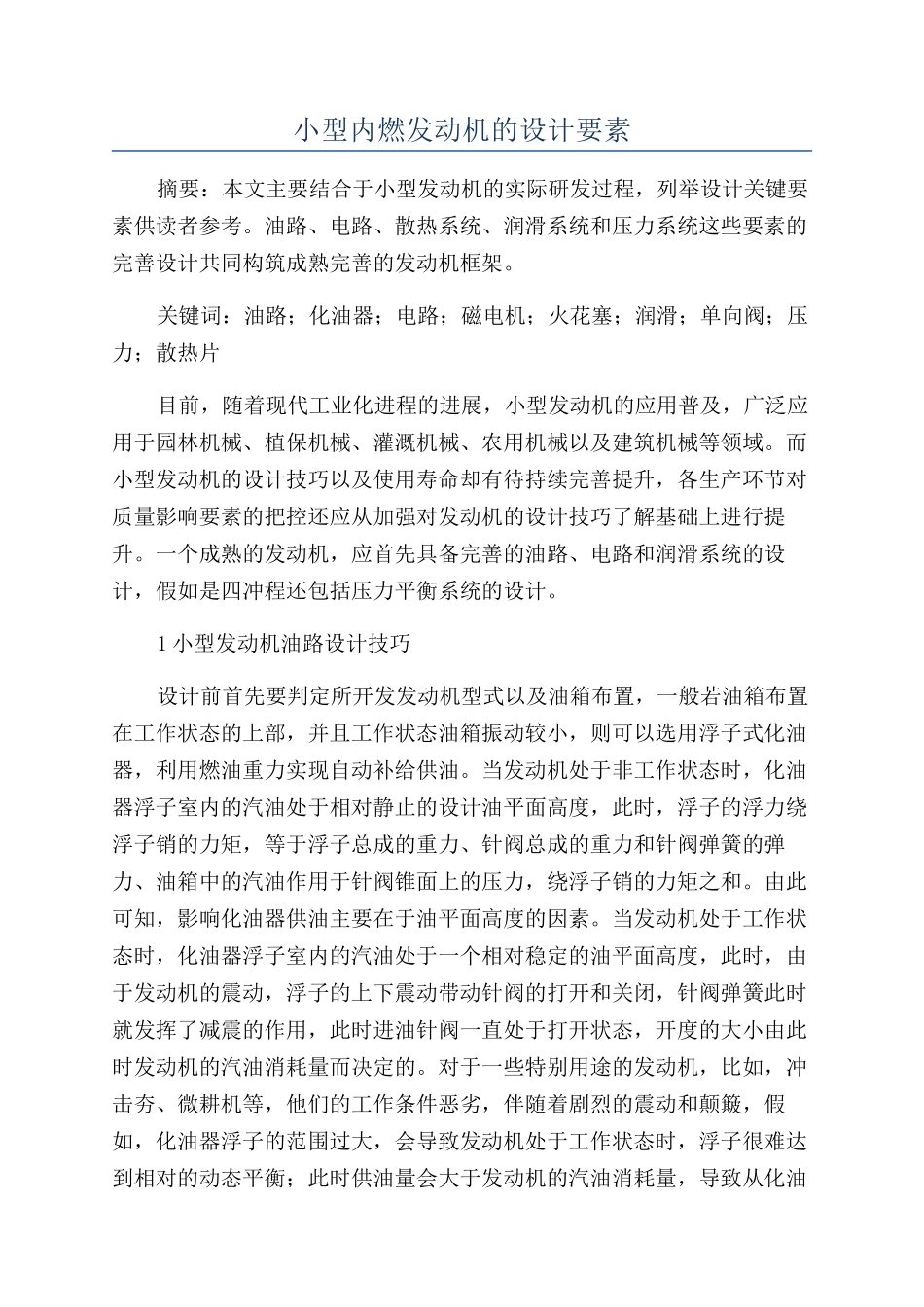

小型内燃发动机的设计要素摘要：本文主要结合于小型发动机的实际研发过程，列举设计关键要素供读者参考。油路、电路、散热系统、润滑系统和压力系统这些要素的完善设计共同构筑成熟完善的发动机框架。关键词：油路；化油器；电路；磁电机；火花塞；润滑；单向阀；压力；散热片目前，随着现代工业化进程的进展，小型发动机的应用普及，广泛应用于园林机械、植保机械、灌溉机械、农用机械以及建筑机械等领域。而小型发动机的设计技巧以及使用寿命却有待持续完善提升，各生产环节对质量影响要素的把控还应从加强对发动机的设计技巧了解基础上进行提升。一个成熟的发动机，应首先具备完善的油路、电路和润滑系统的设计，假如是四冲程还包括压力平衡系统的设计。1 小型发动机油路设计技巧设计前首先要判定所开发发动机型式以及油箱布置，一般若油箱布置在工作状态的上部，并且工作状态油箱振动较小，则可以选用浮子式化油器，利用燃油重力实现自动补给供油。当发动机处于非工作状态时，化油器浮子室内的汽油处于相对静止的设计油平面高度，此时，浮子的浮力绕浮子销的力矩，等于浮子总成的重力、针阀总成的重力和针阀弹簧的弹力、油箱中的汽油作用于针阀锥面上的压力，绕浮子销的力矩之和。由此可知，影响化油器供油主要在于油平面高度的因素。当发动机处于工作状态时，化油器浮子室内的汽油处于一个相对稳定的油平面高度，此时，由于发动机的震动，浮子的上下震动带动针阀的打开和关闭，针阀弹簧此时就发挥了减震的作用，此时进油针阀一直处于打开状态，开度的大小由此时发动机的汽油消耗量而决定的。对于一些特别用途的发动机，比如，冲击夯、微耕机等，他们的工作条件恶劣，伴随着剧烈的震动和颠簸，假如，化油器浮子的范围过大，会导致发动机处于工作状态时，浮子很难达到相对的动态平衡；此时供油量会大于发动机的汽油消耗量，导致从化油器平衡管溢油。因此，化油器的浮子活动范围一般要求控制在主量孔流量的 2-3 倍。相对于浮子式化油器，膜片式化油器工作比较稳定，但是要尽量缩短油箱到化油器的距离，降低管束阻力，同时膜片式化油器更容易被污染，出现供油不足在调节配气螺钉无效时，要进行化油器拆解清洗。2 小型发动机电路设计技巧对于小型发动机点火，主要通过磁电机也就是点火线圈发出高压直流电，通过电阻型火花塞时产生电火花，从而对油雾进行点燃。二冲程发动机曲轴转一圈点火一次，四冲程汽油机，曲轴转两圈，点火虽然两次，但是有...
