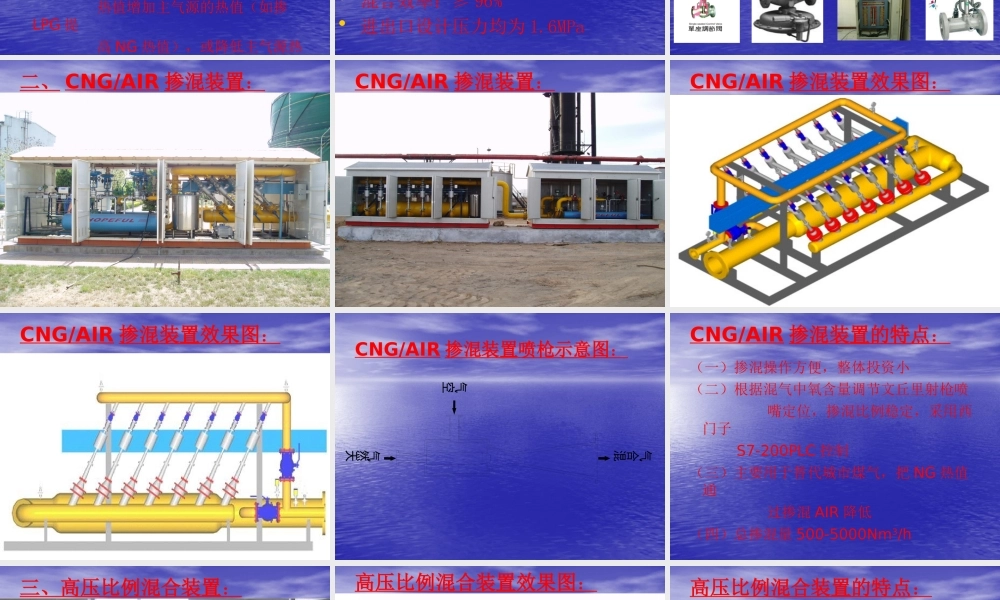

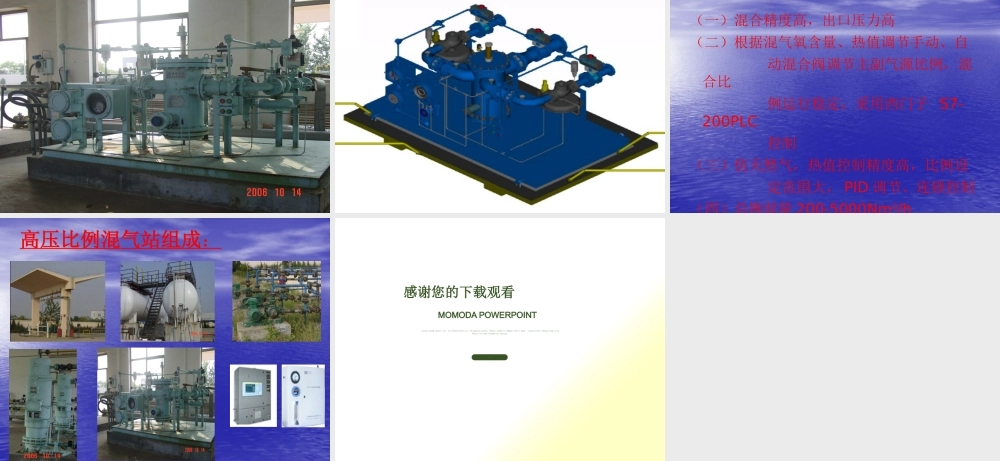

一、随动流量掺混装置：随动流量掺混装置效果图：随动流量掺混装置效果图：随动流量掺混装置的特点：（一）掺混流量大，最高可达 30000Nm3/h（二）根据主气源流量、热值，自动（ PID ） 调节副气源流量，掺混精度、比例均 采用西门子 S7-300PLC 控制（三）可多种气源同时掺混，通过副气源的 热值增加主气源的热值（如掺LPG 提 高 NG 热值），或降低主气源热值（如 掺 AIR 降低 NG 热值）随动流量掺混装置的工艺参数：• 主气源进口压力： 0.4-0.7MPa;• 副气源进口压力： 0.5 ～ 0.7MPa;• 混合气流量要求： 500-30000Nm3/h ；• 混合气中副、主气源比例：用户设置• 混合精度：≤ 2%• 混合效率：≥ 96%• 进出口设计压力均为 1.6MPa随动流量掺混装置的主要设备：静态混合器：定位调节阀：进口高精度调压器：西门子 PLC 控制系统：热值仪：流量计：二、 CNG/AIR 掺混装置：CNG/AIR 掺混装置：CNG/AIR 掺混装置效果图：CNG/AIR 掺混装置效果图：CNG/AIR 掺混装置喷枪示意图：空气天然气混合气CNG/AIR 掺混装置的特点：（一）掺混操作方便，整体投资小（二）根据混气中氧含量调节文丘里射枪喷 嘴定位，掺混比例稳定，采用西门子 S7-200PLC 控制（三）主要用于替代城市煤气，把 NG 热值通 过掺混 AIR 降低（四）总掺混量 500-5000Nm3/h 三、高压比例混合装置：高压比例混合装置效果图：高压比例混合装置的特点：（一）混合精度高，出口压力高（二）根据混气氧含量、热值调节手动、自 动混合阀调节主副气源比例，混合比 例运行稳定，采用西门子 S7-200PLC 控制（三）仿天然气，热值控制精度高，比例设 定范围大， PID 调节、连锁控制（四）总掺混量 200-5000Nm3/h 高压比例混气站组成： 9 、静夜四无邻，荒居旧业贫。。2025.05.112025.05.11Sunday, May 11, 202510 、雨中黄叶树，灯下白头人。。12:05:4212:05:4212:0505/11/2025 12:05:42 PM11 、以我独沈久，愧君相见频。。2025.05.1112:05:4212:05May 11, 2025May 11, 202512 、故人江海别，几度隔山川。。12:05:4212:05:4212:05Sunday, May 11, 202513 、乍见翻疑梦，相悲各问年。。2025.05.112025.05.1112:05:42 PM12:05:42 PMMay 11, 202514 、他乡生白发，旧国见青山。。2025年5月11日下午 12:05:4212:05:42May 11, 202515 、比不了得就不比，得不到的就不要。。。2025年5月11日下午 12:052025.05.1...
