8430连栋温室设计方案资料VIP专享

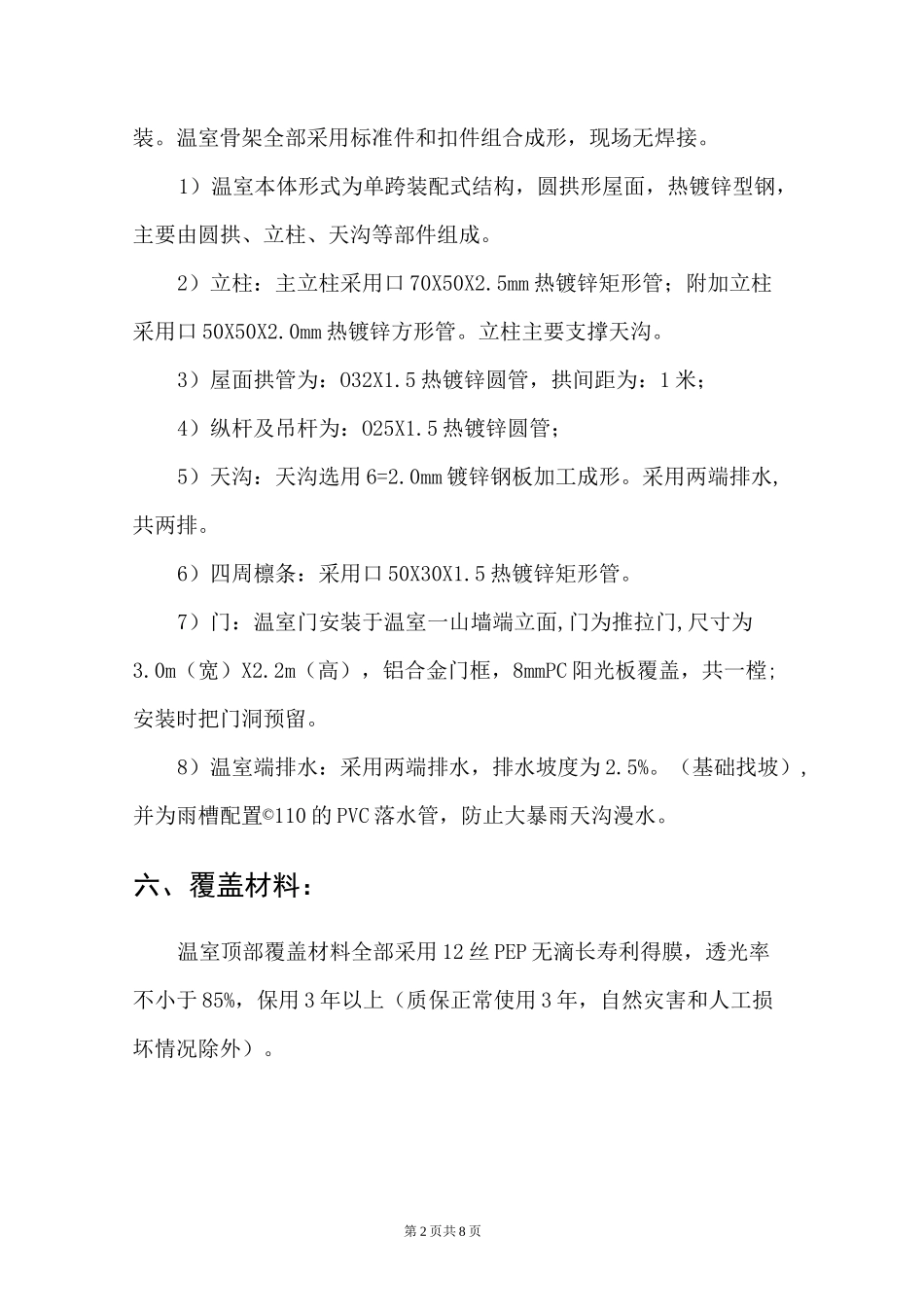

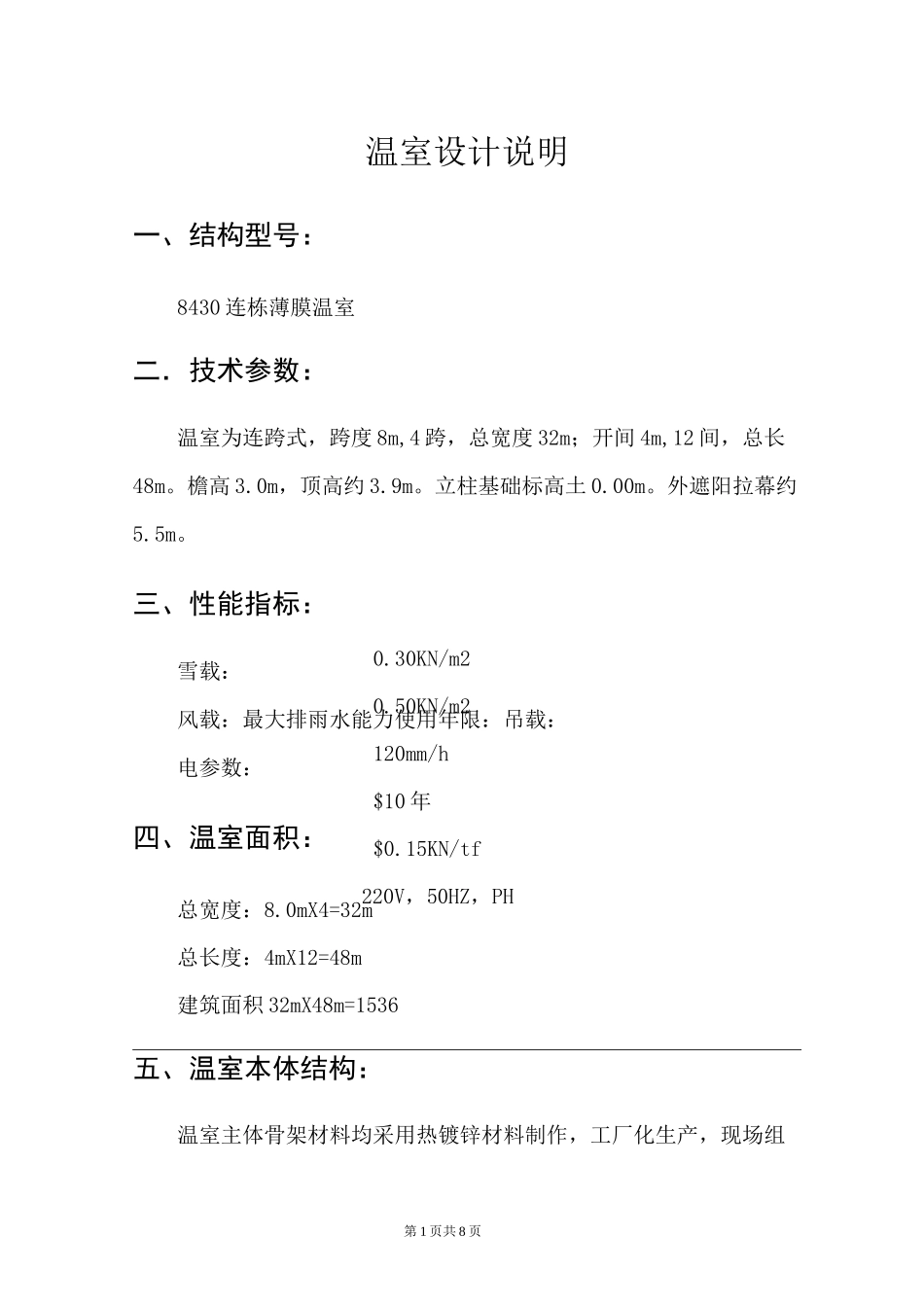

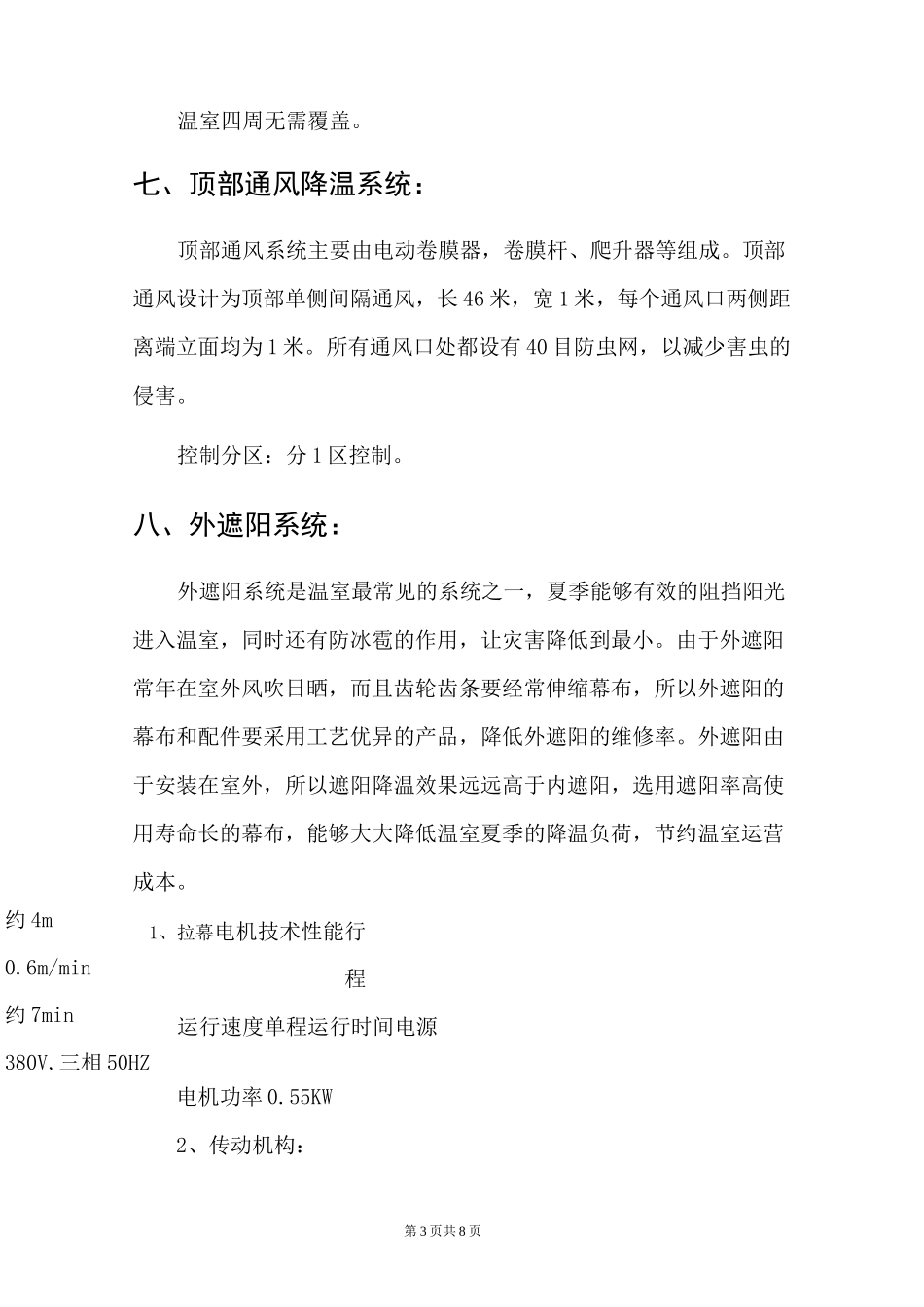

0.30KN/m20.50KN/m2120mm/h$10 年$0.15KN/tf220V，50HZ，PH第 1 页共 8 页温室设计说明一、结构型号：8430 连栋薄膜温室二．技术参数：温室为连跨式，跨度 8m,4 跨，总宽度 32m；开间 4m,12 间，总长48m。檐高 3.0m，顶高约 3.9m。立柱基础标高土 0.00m。外遮阳拉幕约5.5m。三、性能指标：雪载：风载：最大排雨水能力使用年限：吊载：电参数：四、温室面积：总宽度：8.0mX4=32m总长度：4mX12=48m建筑面积 32mX48m=1536五、温室本体结构：温室主体骨架材料均采用热镀锌材料制作，工厂化生产，现场组第 2 页共 8 页装。温室骨架全部采用标准件和扣件组合成形，现场无焊接。1）温室本体形式为单跨装配式结构，圆拱形屋面，热镀锌型钢，主要由圆拱、立柱、天沟等部件组成。2）立柱：主立柱采用口 70X50X2.5mm 热镀锌矩形管；附加立柱采用口 50X50X2.0mm 热镀锌方形管。立柱主要支撑天沟。3）屋面拱管为：O32X1.5 热镀锌圆管，拱间距为：1 米；4）纵杆及吊杆为：O25X1.5 热镀锌圆管；5）天沟：天沟选用 6=2.0mm 镀锌钢板加工成形。采用两端排水,共两排。6）四周檩条：采用口 50X30X1.5 热镀锌矩形管。7）门：温室门安装于温室一山墙端立面,门为推拉门,尺寸为3.0m（宽）X2.2m（高），铝合金门框，8mmPC 阳光板覆盖，共一樘;安装时把门洞预留。8）温室端排水：采用两端排水，排水坡度为 2.5%。（基础找坡）,并为雨槽配置©110 的 PVC 落水管，防止大暴雨天沟漫水。六、覆盖材料：温室顶部覆盖材料全部采用 12 丝 PEP 无滴长寿利得膜，透光率不小于 85%，保用 3 年以上（质保正常使用 3 年，自然灾害和人工损坏情况除外）。第 3 页共 8 页约 4m0.6m/min约 7min380V,三相 50HZ温室四周无需覆盖。七、顶部通风降温系统：顶部通风系统主要由电动卷膜器，卷膜杆、爬升器等组成。顶部通风设计为顶部单侧间隔通风，长 46 米，宽 1 米，每个通风口两侧距离端立面均为 1 米。所有通风口处都设有 40 目防虫网，以减少害虫的侵害。控制分区：分 1 区控制。八、外遮阳系统：外遮阳系统是温室最常见的系统之一，夏季能够有效的阻挡阳光进入温室，同时还有防冰雹的作用，让灾害降低到最小。由于外遮阳常年在室外风吹日晒，而且齿轮齿条要经常伸缩幕布，所以外遮阳的幕布和配件要采用工艺优异的产品，降低外遮阳的维修率。外遮阳由于安装在室外，所以遮阳降温效果远远高于内遮阳，选用遮阳率高使用寿命长的...
