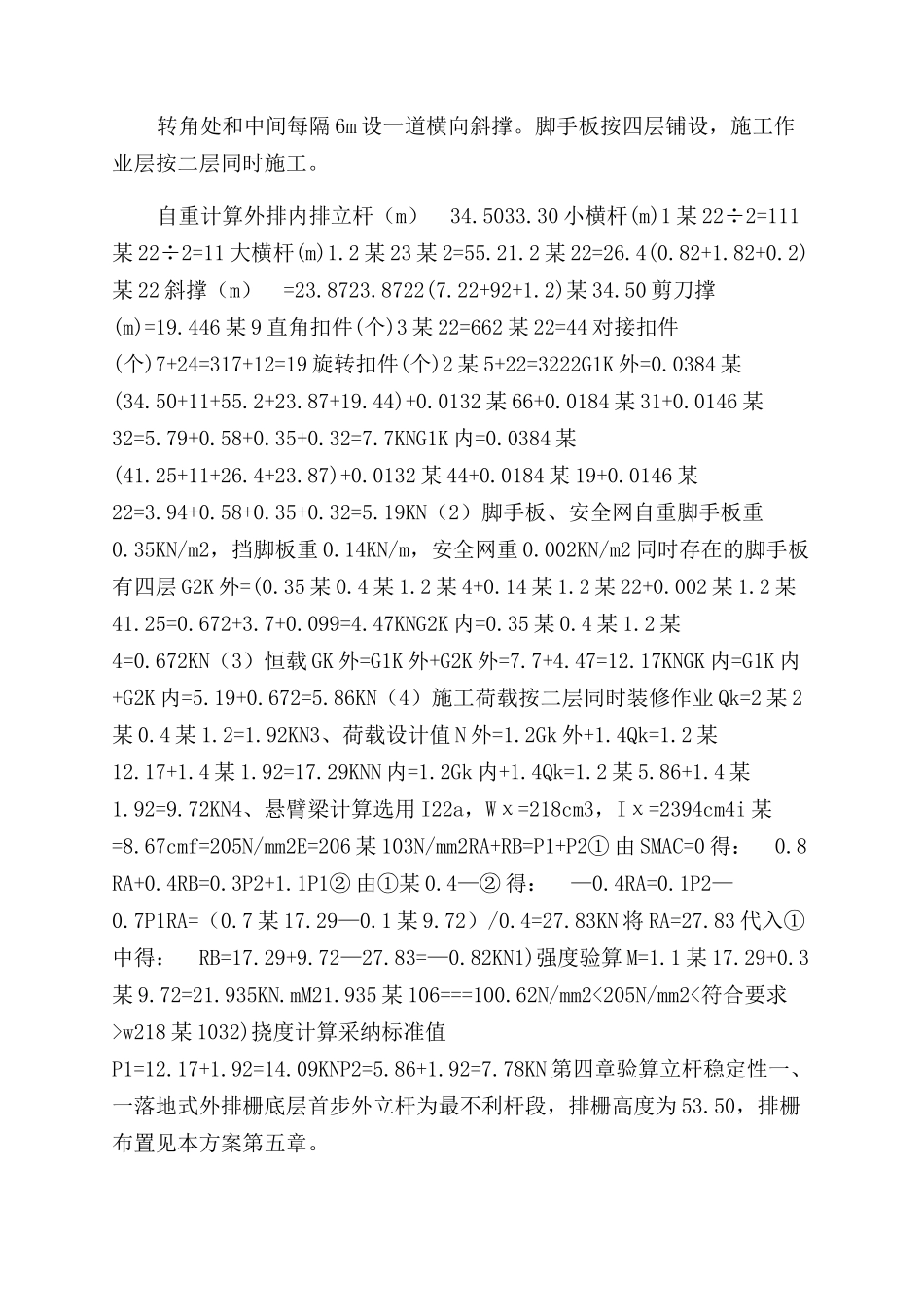

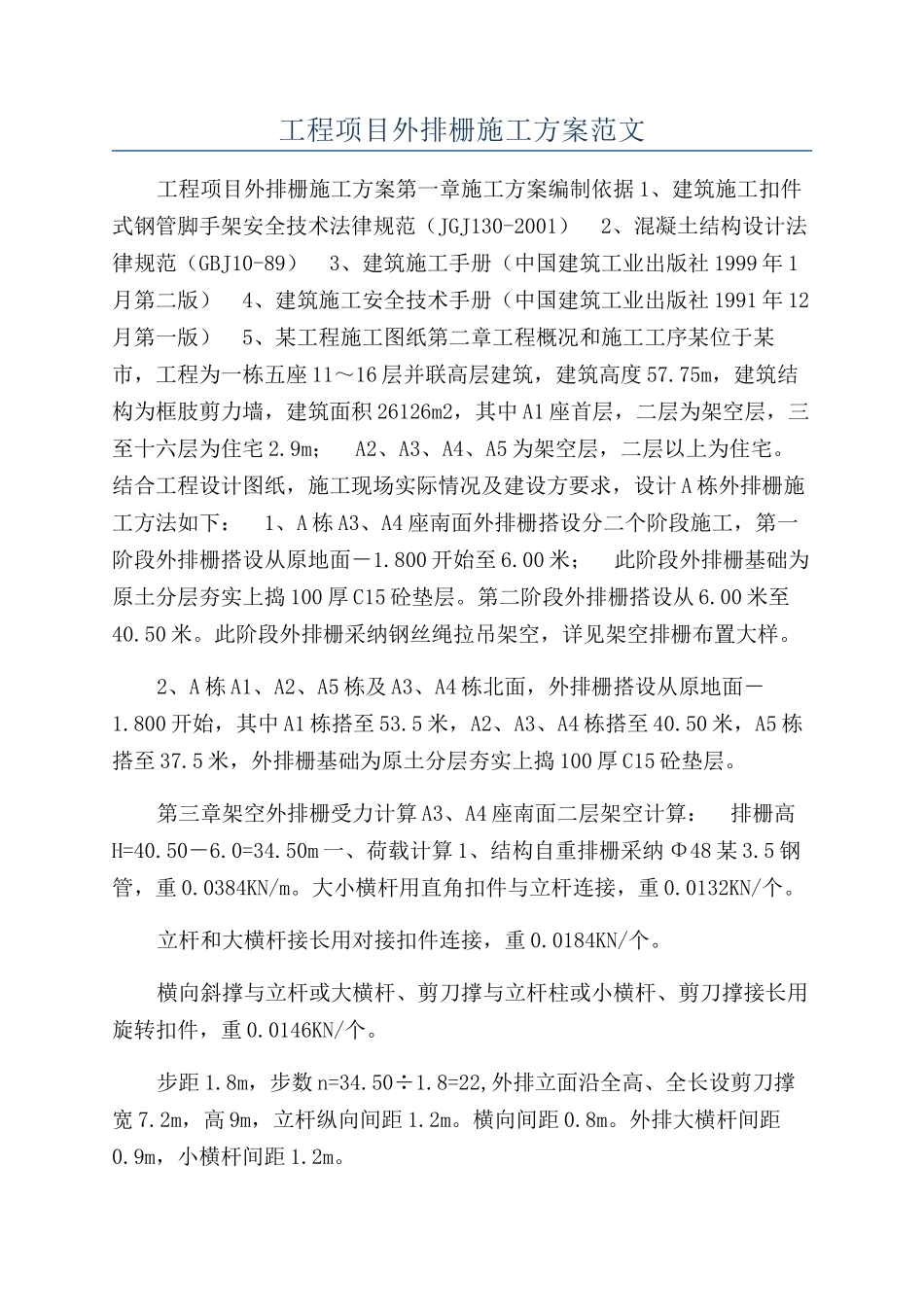

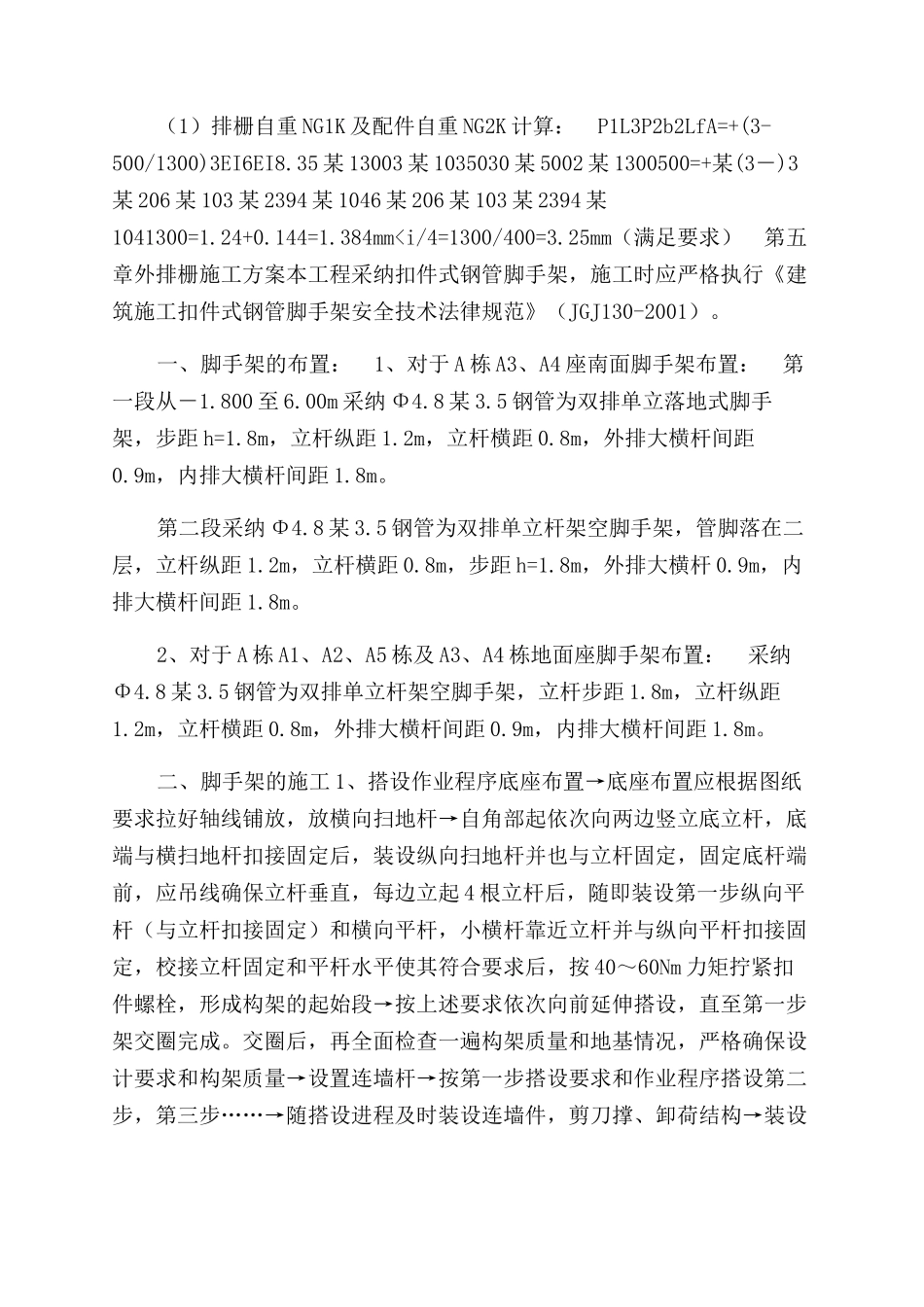

工程项目外排栅施工方案范文工程项目外排栅施工方案第一章施工方案编制依据 1、建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130-2001) 2、混凝土结构设计法律规范(GBJ10-89) 3、建筑施工手册(中国建筑工业出版社 1999 年 1月第二版) 4、建筑施工安全技术手册(中国建筑工业出版社 1991 年 12月第一版) 5、某工程施工图纸第二章工程概况和施工工序某位于某市,工程为一栋五座 11~16 层并联高层建筑,建筑高度 57.75m,建筑结构为框肢剪力墙,建筑面积 26126m2,其中 A1 座首层,二层为架空层,三至十六层为住宅 2.9m; A2、A3、A4、A5 为架空层,二层以上为住宅。结合工程设计图纸,施工现场实际情况及建设方要求,设计 A 栋外排栅施工方法如下: 1、A 栋 A3、A4 座南面外排栅搭设分二个阶段施工,第一阶段外排栅搭设从原地面-1.800 开始至 6.00 米; 此阶段外排栅基础为原土分层夯实上捣 100 厚 C15 砼垫层。第二阶段外排栅搭设从 6.00 米至40.50 米。此阶段外排栅采纳钢丝绳拉吊架空,详见架空排栅布置大样。2、A 栋 A1、A2、A5 栋及 A3、A4 栋北面,外排栅搭设从原地面-1.800 开始,其中 A1 栋搭至 53.5 米,A2、A3、A4 栋搭至 40.50 米,A5 栋搭至 37.5 米,外排栅基础为原土分层夯实上捣 100 厚 C15 砼垫层。第三章架空外排栅受力计算 A3、A4 座南面二层架空计算: 排栅高H=40.50-6.0=34.50m 一、荷载计算 1、结构自重排栅采纳 Φ48 某 3.5 钢管,重 0.0384KN/m。大小横杆用直角扣件与立杆连接,重 0.0132KN/个。立杆和大横杆接长用对接扣件连接,重 0.0184KN/个。横向斜撑与立杆或大横杆、剪刀撑与立杆柱或小横杆、剪刀撑接长用旋转扣件,重 0.0146KN/个。步距 1.8m,步数 n=34.50÷1.8=22,外排立面沿全高、全长设剪刀撑宽 7.2m,高 9m,立杆纵向间距 1.2m。横向间距 0.8m。外排大横杆间距0.9m,小横杆间距 1.2m。转角处和中间每隔 6m 设一道横向斜撑。脚手板按四层铺设,施工作业层按二层同时施工。自重计算外排内排立杆(m) 34.5033.30 小横杆(m)1 某 22÷2=111某 22÷2=11 大横杆(m)1.2 某 23 某 2=55.21.2 某 22=26.4(0.82+1.82+0.2)某 22 斜撑(m) =23.8723.8722(7.22+92+1.2)某 34.50 剪刀撑(m)=19.446 某 9 直角扣件(个)3 某 22=662 某 22=44 对接扣件(个)7+24=317+12=19 旋转扣件(个)2 某 5+22=3222G1K...
