建筑设计阶段的BIM应用

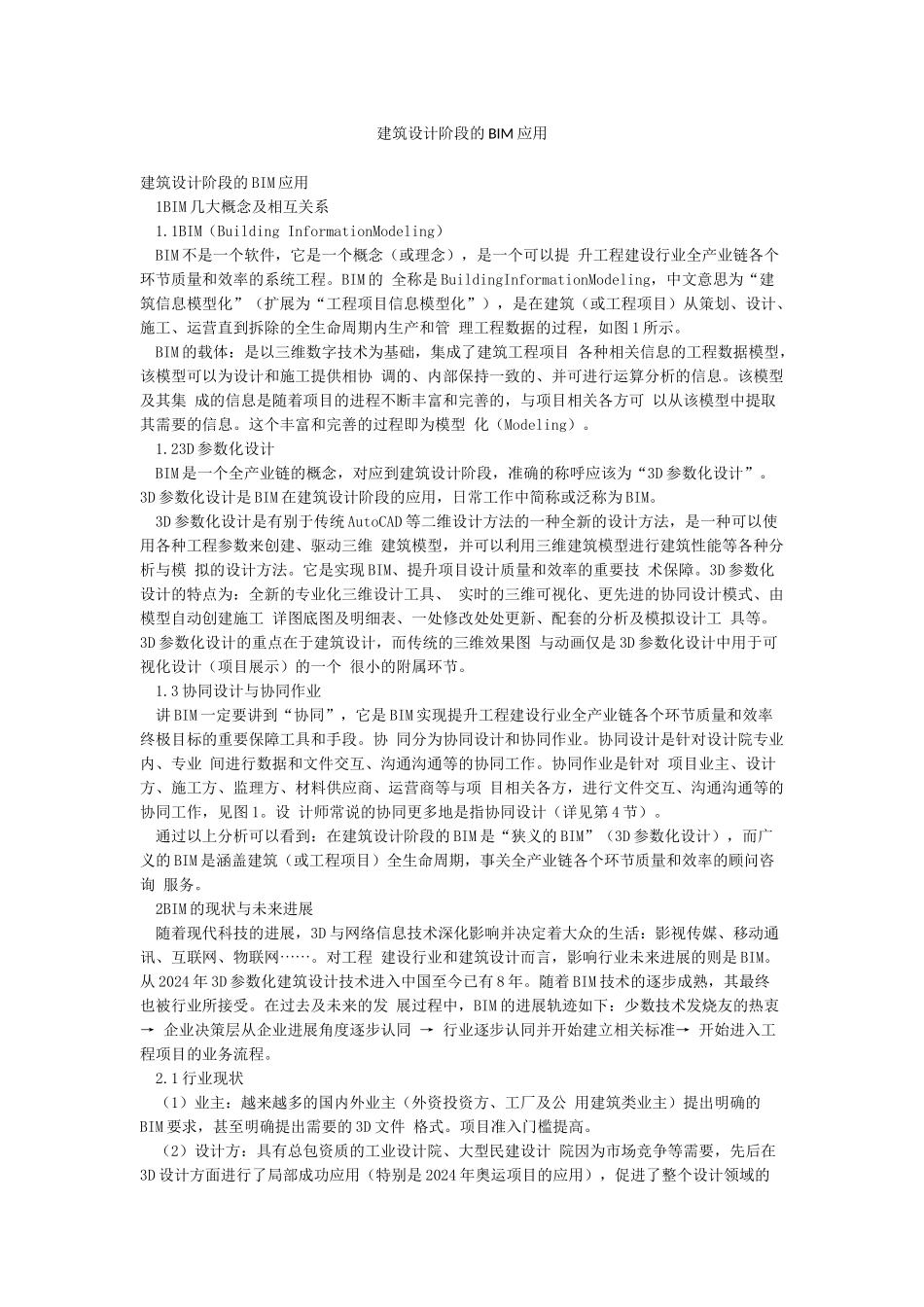

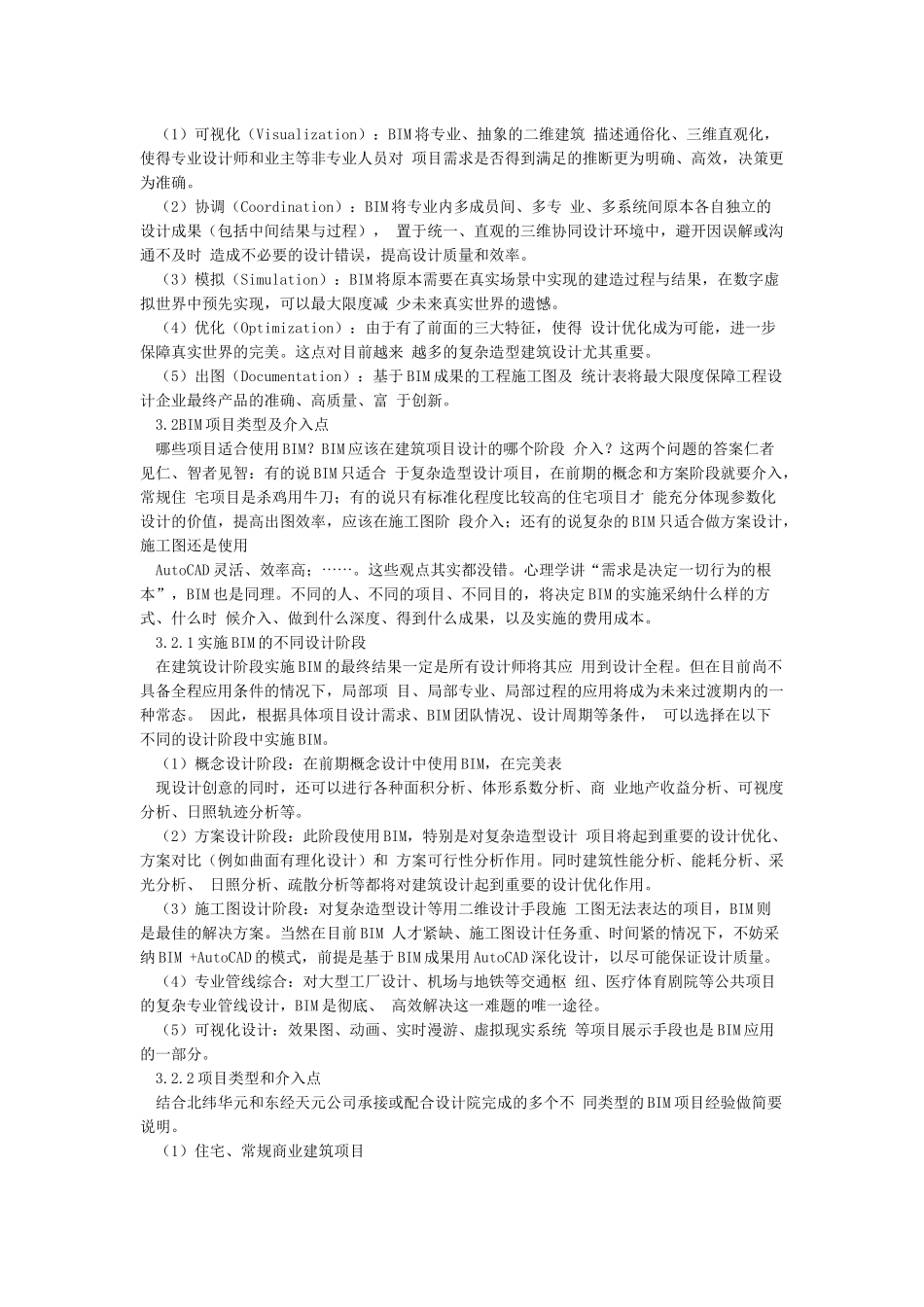

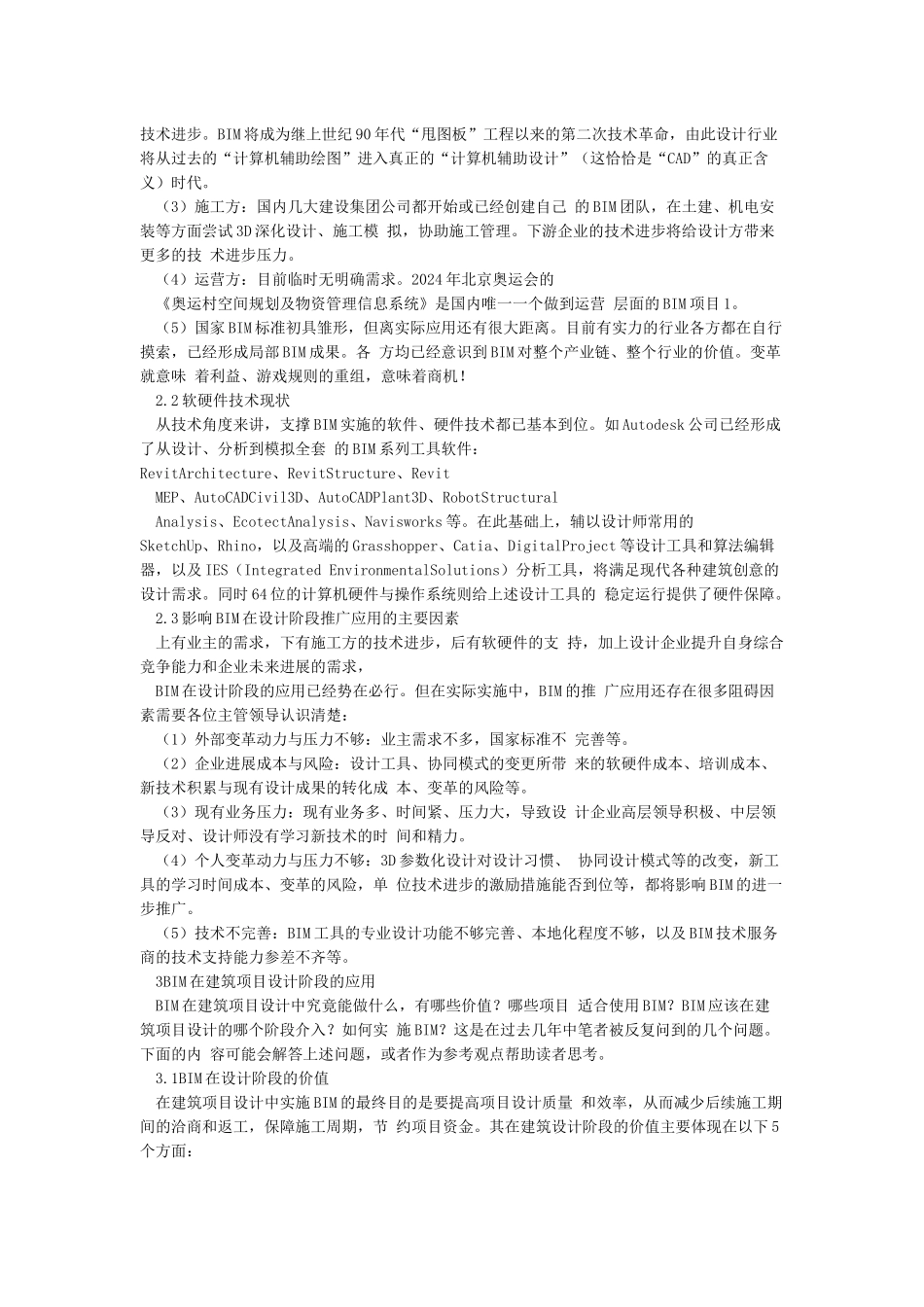

建筑设计阶段的 BIM 应用建筑设计阶段的 BIM 应用 1BIM 几大概念及相互关系 1.1BIM（Building InformationModeling） BIM 不是一个软件，它是一个概念（或理念），是一个可以提 升工程建设行业全产业链各个环节质量和效率的系统工程。BIM 的 全称是 BuildingInformationModeling，中文意思为“建筑信息模型化”（扩展为“工程项目信息模型化”），是在建筑（或工程项目）从策划、设计、施工、运营直到拆除的全生命周期内生产和管 理工程数据的过程，如图 1 所示。 BIM 的载体：是以三维数字技术为基础，集成了建筑工程项目 各种相关信息的工程数据模型，该模型可以为设计和施工提供相协 调的、内部保持一致的、并可进行运算分析的信息。该模型及其集 成的信息是随着项目的进程不断丰富和完善的，与项目相关各方可 以从该模型中提取其需要的信息。这个丰富和完善的过程即为模型 化（Modeling）。 1.23D 参数化设计 BIM 是一个全产业链的概念，对应到建筑设计阶段，准确的称呼应该为“3D 参数化设计”。3D 参数化设计是 BIM 在建筑设计阶段的应用，日常工作中简称或泛称为 BIM。 3D 参数化设计是有别于传统 AutoCAD 等二维设计方法的一种全新的设计方法，是一种可以使用各种工程参数来创建、驱动三维 建筑模型，并可以利用三维建筑模型进行建筑性能等各种分析与模 拟的设计方法。它是实现 BIM、提升项目设计质量和效率的重要技 术保障。3D 参数化设计的特点为：全新的专业化三维设计工具、 实时的三维可视化、更先进的协同设计模式、由模型自动创建施工 详图底图及明细表、一处修改处处更新、配套的分析及模拟设计工 具等。3D 参数化设计的重点在于建筑设计，而传统的三维效果图 与动画仅是 3D 参数化设计中用于可视化设计（项目展示）的一个 很小的附属环节。 1.3 协同设计与协同作业 讲 BIM 一定要讲到“协同”，它是 BIM 实现提升工程建设行业全产业链各个环节质量和效率终极目标的重要保障工具和手段。协 同分为协同设计和协同作业。协同设计是针对设计院专业内、专业 间进行数据和文件交互、沟通沟通等的协同工作。协同作业是针对 项目业主、设计方、施工方、监理方、材料供应商、运营商等与项 目相关各方，进行文件交互、沟通沟通等的协同工作，见图 1。设 计师常说的协同更多地是指协同设计（详见第 4 节）。 通过以上分析可以看到：在建筑设计阶段的 BIM 是“狭义的 B...
