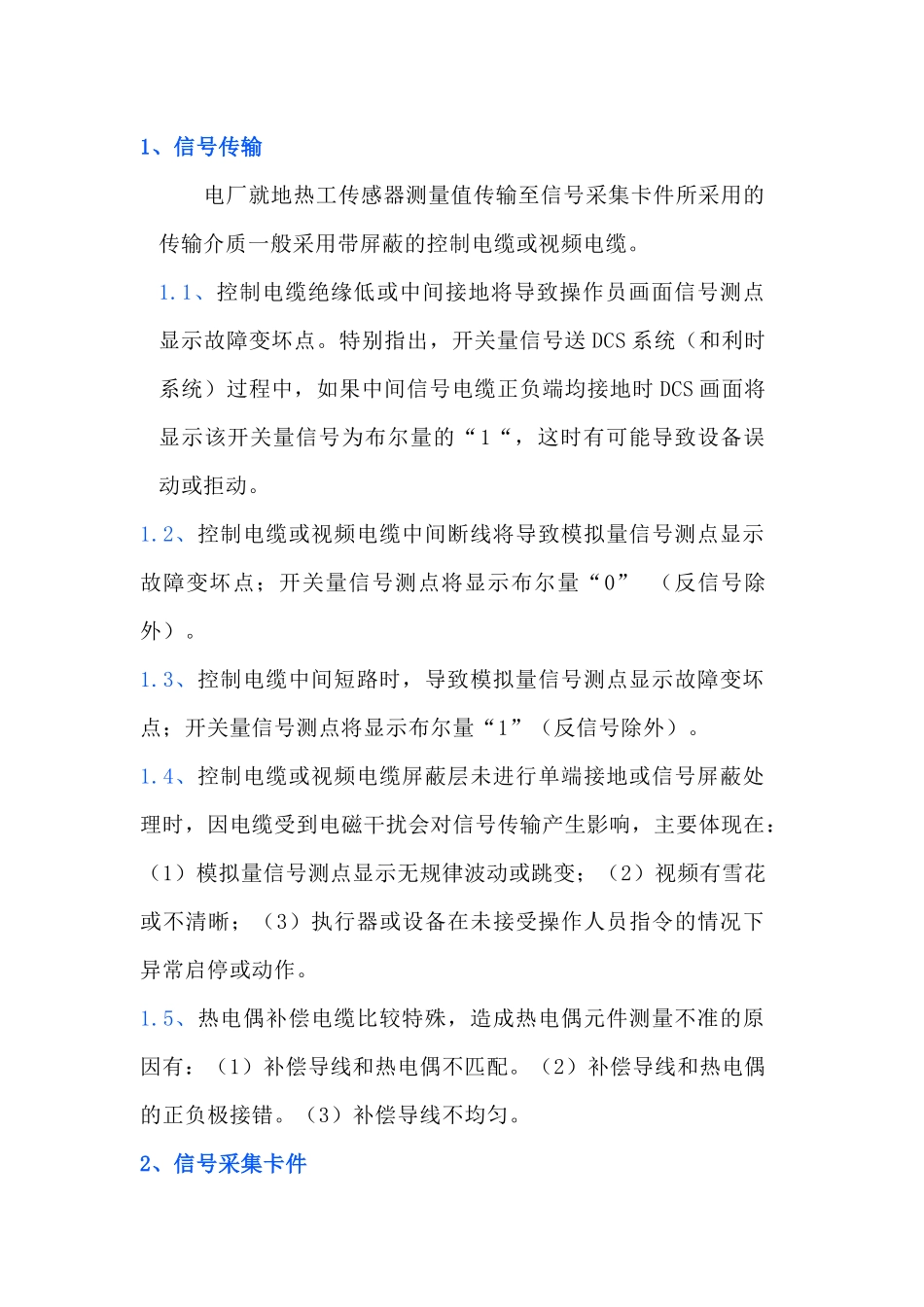

1、信号传输 电厂就地热工传感器测量值传输至信号采集卡件所采用的传输介质一般采用带屏蔽的控制电缆或视频电缆。1.1、控制电缆绝缘低或中间接地将导致操作员画面信号测点显示故障变坏点。特别指出，开关量信号送 DCS 系统（和利时系统）过程中，如果中间信号电缆正负端均接地时 DCS 画面将显示该开关量信号为布尔量的“1“，这时有可能导致设备误动或拒动。1.2、控制电缆或视频电缆中间断线将导致模拟量信号测点显示故障变坏点；开关量信号测点将显示布尔量“0” （反信号除外）。1.3、控制电缆中间短路时，导致模拟量信号测点显示故障变坏点；开关量信号测点将显示布尔量“1”（反信号除外）。1.4、控制电缆或视频电缆屏蔽层未进行单端接地或信号屏蔽处理时，因电缆受到电磁干扰会对信号传输产生影响，主要体现在：（1）模拟量信号测点显示无规律波动或跳变；（2）视频有雪花或不清晰；（3）执行器或设备在未接受操作人员指令的情况下异常启停或动作。1.5、热电偶补偿电缆比较特殊，造成热电偶元件测量不准的原因有：（1）补偿导线和热电偶不匹配。（2）补偿导线和热电偶的正负极接错。（3）补偿导线不均匀。2、信号采集卡件 电厂热控信号采集控制卡件依据系统性分为就地独立 PLC控制系统（如捞渣机、空预器间隙调整装置、胶球系统等）、智能前端、DCS 系统、DEH 系统和外围 BOP 系统。2.1、DCS 系统故障判断和原因分析2.1.1、DCS 信号采集卡件故障故障现象：DCS 画面上同一个设备的几个相同类型的信号或相关信号测点变坏点。且经检查为同一块卡件内的所有信号测点故障，一般能判断为该 DCS 信号采集卡件故障。2.1.2、DCS 服务器均故障故障现象：同一个域内的所有测点均故障或不变化。目前，锅炉和汽机侧的测点在一个域内，公用系统测点在一个域内，脱硫系统在一个域内。服务器均故障不会影响逻辑正常运算，只是无法监盘和操作。（因服务器均为冗余配置，因此单台服务器故障时，系统自动切换至冗余服务器运行且触发故障报警。单台服务器不会影响运行监盘和操作。）2.1.3、DCS 交换机故障故障现象：同一个域内的所有测点均故障或跳变。目前，锅炉和汽机侧的测点在一个域内，公用系统测点在一个域内，脱硫系统在一个域内。DCS 系统出现该情况，请及时联系热控专业系统管理员。2.1.4、DCS 操作员故障故障现象：单台操作员站出现死机或者黑屏现象。操作员站故障不会影响逻辑正常运算，只是无法监盘和操作。（因操作员站均为冗余...
