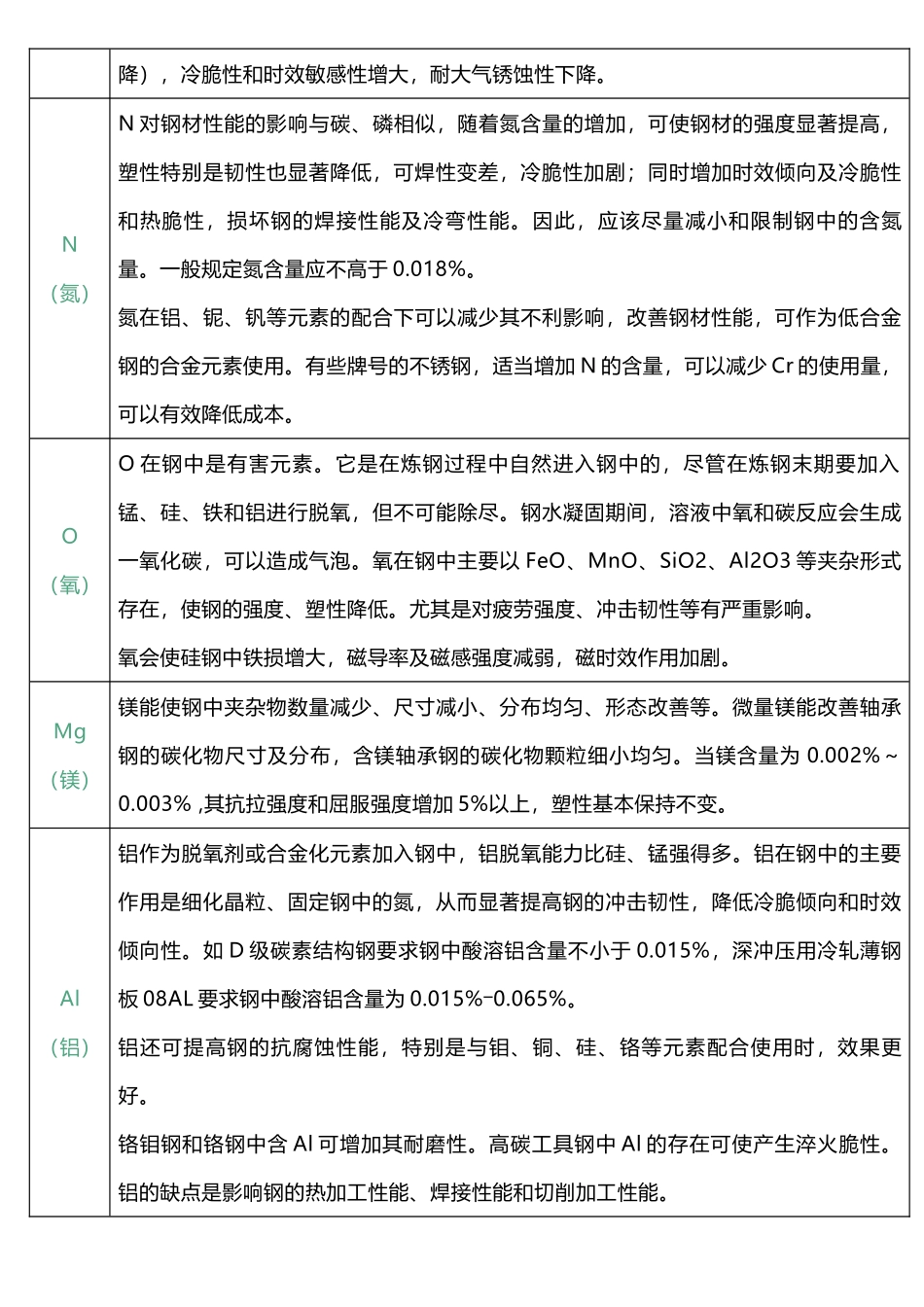

元素对钢铁性能的影响H（氢）H 是一般钢中最有害的元素，钢中溶有氢会引起钢的氢脆、白点等缺陷。氢与氧、氮一样，在固态钢中溶解度极小，在高温时溶入钢液，冷却时来不及逸出而积聚在组织中形成高压细微气孔，使钢的塑性、韧度和疲劳强度急剧降低，严重时会造成裂纹、脆断。“氢脆”主要出现在马氏体钢中，在铁氧体钢中不十分突出，一般与硬度和含碳量一起增加。另一方面，H 能提高钢的磁导率，但也会使矫顽力和铁损增加（加 H 后矫顽力可增大0.5～2 倍）。B（硼）B 在钢中的主要作用是增加钢的淬透性，从而节约其他较稀贵的金属，与镍、铬、钼等。为了这一目的，其含量一般规定在 0.001%～0.005%范围内。它可以代替 1.6%的镍、0.3%的铬或 0.2%的钼，以硼代钼应注意，因钼能防止或降低回火脆性，而硼却略有促进回火脆性的倾向，所以不能用硼将钼完全代替。中碳碳素钢中加硼，由于提高了淬透性，可使厚 20mm 以上的钢材调质后性能大为改善，因此，可用 40B 和 40MnB 钢代替 40Cr，可用 20Mn2TiB 钢代替 20CrMnTi 渗碳钢。但由于硼的作用随钢中碳的含量的增加而减弱，甚至消失，在选用含硼渗碳钢时，必须考虑到零件渗碳后，渗碳层的淬透性将低于芯部的淬透性的这一特点。弹簧钢一般要求完全淬透，通常弹簧面积不大，采用含硼钢有利。对高硅弹簧钢硼的作用波动较大，不便采用。硼和氮及氧有强的亲和力，沸腾钢中加入 0.007%的硼，可以消除钢的时效现象。C（碳）C 是仅次于铁的主要元素，它直接影响钢材的强度、塑性、韧性和焊接性能等。 当钢中含碳量在 0.8%以下时，随着含碳量的增加，钢材的强度和硬度提高，而塑性和韧性降低；但当含碳量在 1.0%以上时，随着含碳量的增加，钢材的强度反而下降。随着含碳量的增加，钢材的焊接性能变差（含碳量大于 0.3%的钢材，可焊性显著下降），冷脆性和时效敏感性增大，耐大气锈蚀性下降。N（氮）N 对钢材性能的影响与碳、磷相似，随着氮含量的增加，可使钢材的强度显著提高，塑性特别是韧性也显著降低，可焊性变差，冷脆性加剧；同时增加时效倾向及冷脆性和热脆性，损坏钢的焊接性能及冷弯性能。因此，应该尽量减小和限制钢中的含氮量。一般规定氮含量应不高于 0.018%。氮在铝、铌、钒等元素的配合下可以减少其不利影响，改善钢材性能，可作为低合金钢的合金元素使用。有些牌号的不锈钢，适当增加 N 的含量，可以减少 Cr 的使用量，可以有效降低成本。O（氧）O 在钢中是有害元...
