水电站发电机定子现场下线施工工艺

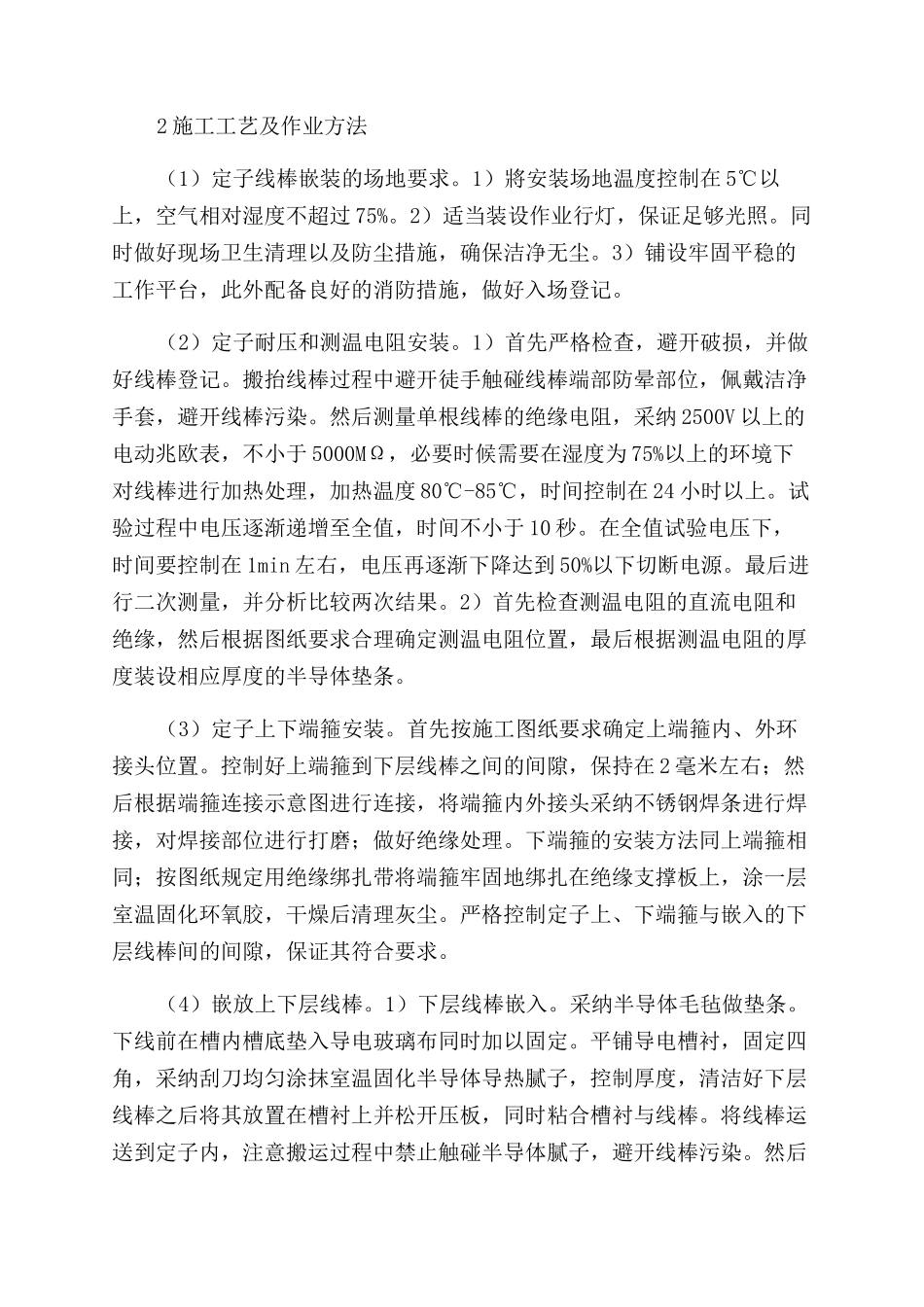

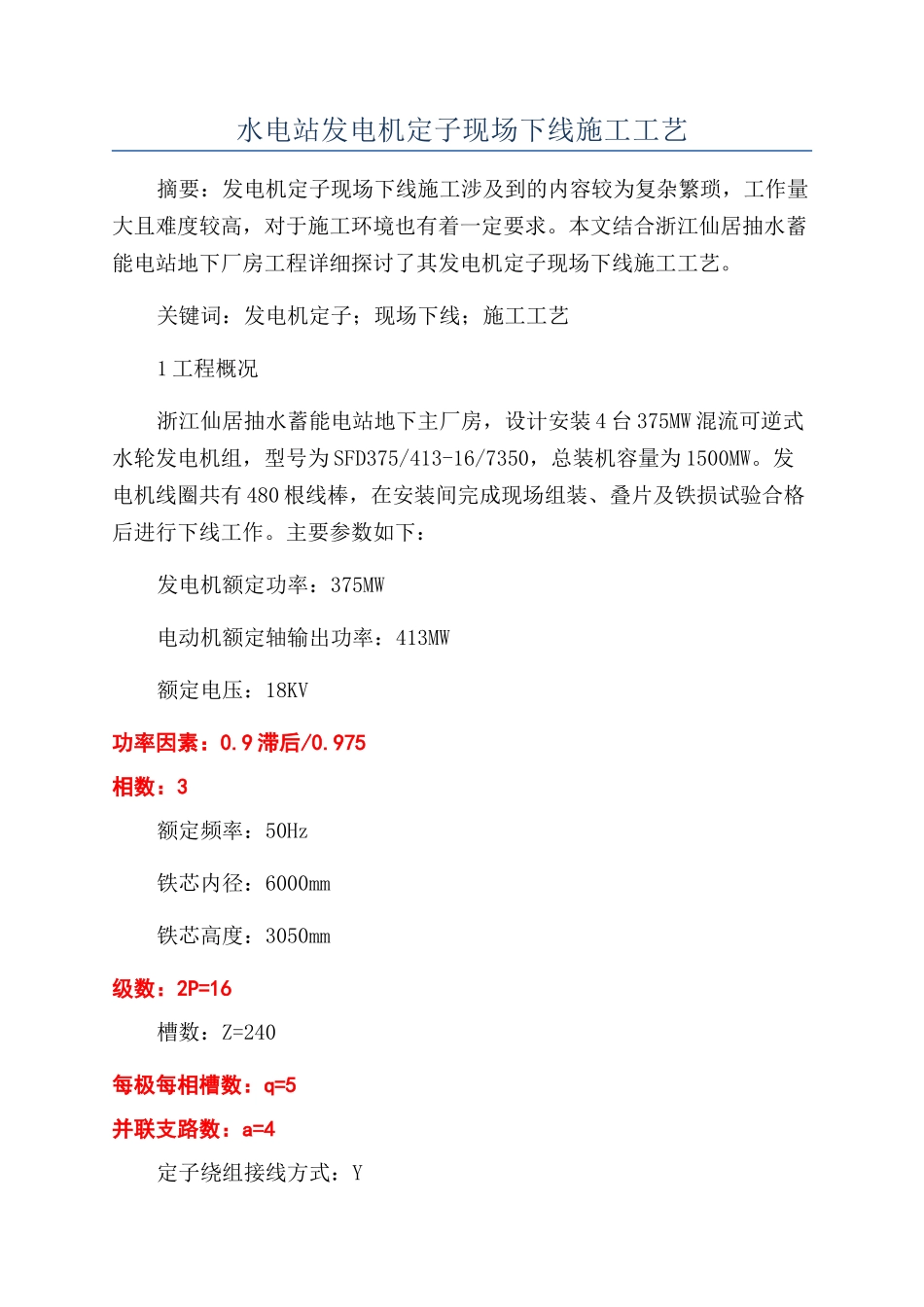

水电站发电机定子现场下线施工工艺摘要：发电机定子现场下线施工涉及到的内容较为复杂繁琐，工作量大且难度较高，对于施工环境也有着一定要求。本文结合浙江仙居抽水蓄能电站地下厂房工程详细探讨了其发电机定子现场下线施工工艺。关键词：发电机定子；现场下线；施工工艺1 工程概况浙江仙居抽水蓄能电站地下主厂房，设计安装 4 台 375MW 混流可逆式水轮发电机组，型号为 SFD375/413-16/7350，总装机容量为 1500MW。发电机线圈共有 480 根线棒，在安装间完成现场组装、叠片及铁损试验合格后进行下线工作。主要参数如下：发电机额定功率：375MW电动机额定轴输出功率：413MW额定电压：18KV功率因素：0.9 滞后/0.975相数：3额定频率：50Hz铁芯内径：6000mm铁芯高度：3050mm级数：2P=16槽数：Z=240每极每相槽数：q=5并联支路数：a=4定子绕组接线方式：Y2 施工工艺及作业方法（1）定子线棒嵌装的场地要求。1）將安装场地温度控制在 5℃以上，空气相对湿度不超过 75%。2）适当装设作业行灯，保证足够光照。同时做好现场卫生清理以及防尘措施，确保洁净无尘。3）铺设牢固平稳的工作平台，此外配备良好的消防措施，做好入场登记。（2）定子耐压和测温电阻安装。1）首先严格检查，避开破损，并做好线棒登记。搬抬线棒过程中避开徒手触碰线棒端部防晕部位，佩戴洁净手套，避开线棒污染。然后测量单根线棒的绝缘电阻，采纳 2500V 以上的电动兆欧表，不小于 5000MΩ，必要时候需要在湿度为 75%以上的环境下对线棒进行加热处理，加热温度 80℃-85℃，时间控制在 24 小时以上。试验过程中电压逐渐递增至全值，时间不小于 10 秒。在全值试验电压下，时间要控制在 1min 左右，电压再逐渐下降达到 50%以下切断电源。最后进行二次测量，并分析比较两次结果。2）首先检查测温电阻的直流电阻和绝缘，然后根据图纸要求合理确定测温电阻位置，最后根据测温电阻的厚度装设相应厚度的半导体垫条。（3）定子上下端箍安装。首先按施工图纸要求确定上端箍内、外环接头位置。控制好上端箍到下层线棒之间的间隙，保持在 2 毫米左右；然后根据端箍连接示意图进行连接，将端箍内外接头采纳不锈钢焊条进行焊接，对焊接部位进行打磨；做好绝缘处理。下端箍的安装方法同上端箍相同；按图纸规定用绝缘绑扎带将端箍牢固地绑扎在绝缘支撑板上，涂一层室温固化环氧胶，干燥后清理灰尘。严格控制定子上、下端箍与嵌入的下层线棒间的间隙，保证其符合要求。（4）...
