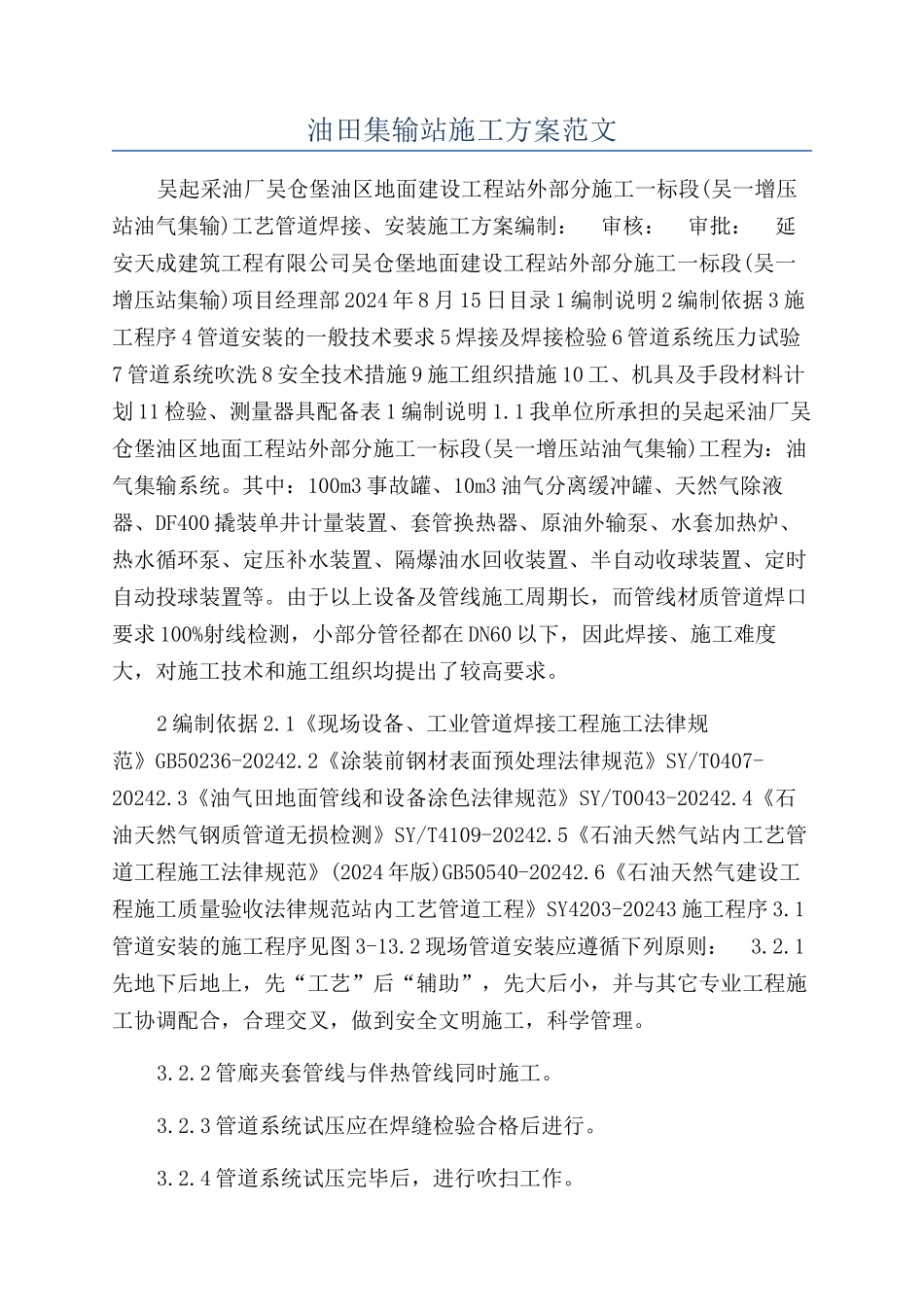

油田集输站施工方案范文吴起采油厂吴仓堡油区地面建设工程站外部分施工一标段(吴一增压站油气集输)工艺管道焊接、安装施工方案编制： 审核： 审批： 延安天成建筑工程有限公司吴仓堡地面建设工程站外部分施工一标段(吴一增压站集输)项目经理部 2024 年 8 月 15 日目录 1 编制说明 2 编制依据 3 施工程序 4 管道安装的一般技术要求 5 焊接及焊接检验 6 管道系统压力试验7 管道系统吹洗 8 安全技术措施 9 施工组织措施 10 工、机具及手段材料计划 11 检验、测量器具配备表 1 编制说明 1.1 我单位所承担的吴起采油厂吴仓堡油区地面工程站外部分施工一标段(吴一增压站油气集输)工程为：油气集输系统。其中：100m3 事故罐、10m3 油气分离缓冲罐、天然气除液器、DF400 撬装单井计量装置、套管换热器、原油外输泵、水套加热炉、热水循环泵、定压补水装置、隔爆油水回收装置、半自动收球装置、定时自动投球装置等。由于以上设备及管线施工周期长，而管线材质管道焊口要求 100%射线检测，小部分管径都在 DN60 以下，因此焊接、施工难度大，对施工技术和施工组织均提出了较高要求。2 编制依据 2.1《现场设备、工业管道焊接工程施工法律规范》GB50236-20242.2《涂装前钢材表面预处理法律规范》SY/T0407-20242.3《油气田地面管线和设备涂色法律规范》SY/T0043-20242.4《石油天然气钢质管道无损检测》SY/T4109-20242.5《石油天然气站内工艺管道工程施工法律规范》(2024 年版)GB50540-20242.6《石油天然气建设工程施工质量验收法律规范站内工艺管道工程》SY4203-20243 施工程序 3.1管道安装的施工程序见图 3-13.2 现场管道安装应遵循下列原则： 3.2.1先地下后地上，先“工艺”后“辅助”，先大后小，并与其它专业工程施工协调配合，合理交叉，做到安全文明施工，科学管理。3.2.2 管廊夹套管线与伴热管线同时施工。3.2.3 管道系统试压应在焊缝检验合格后进行。3.2.4 管道系统试压完毕后，进行吹扫工作。4 管道安装的技术要求 4.1 管道安装前具备下列条件： 4.1.1 与管道有关的土建工程经检查合格，满足安装要求。4.1.2 设计及其它相应技术文件齐全，施工图纸已会审完成。4.1.4 管道施工图纸已按施工需要进行了预处理，探伤比例已确定。4.1.5 施工执行的标准、法律规范和验评标准已经确定。4.1.6 施工各种材质管道的焊接工艺评定合格，焊工具有上岗操作证。4.1.7 工程材料的检验、试验工作完成，并已...
