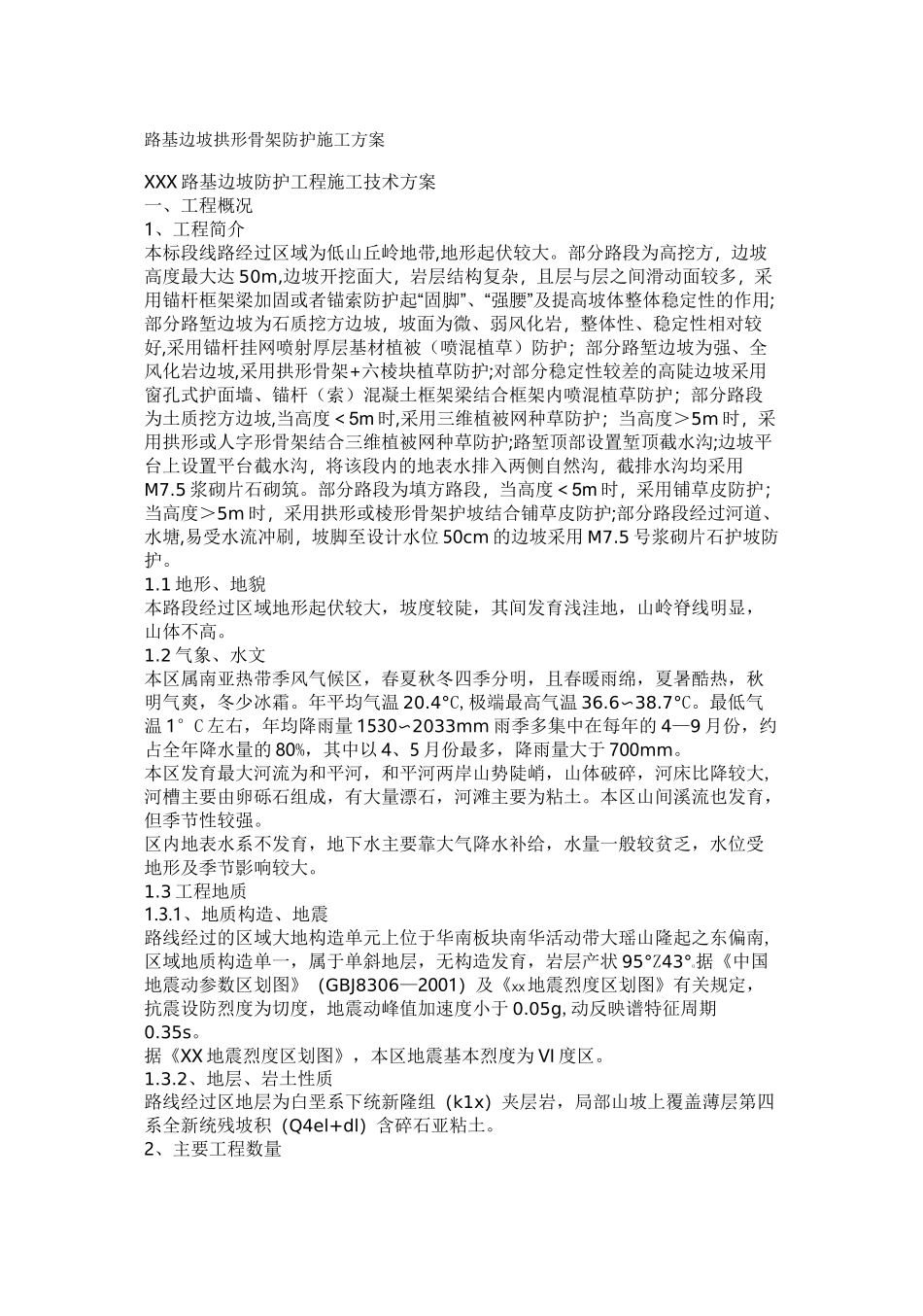

路基边坡拱形骨架防护施工方案XXX 路基边坡防护工程施工技术方案一、工程概况1、工程简介本标段线路经过区域为低山丘岭地带,地形起伏较大。部分路段为高挖方,边坡高度最大达 50m,边坡开挖面大,岩层结构复杂,且层与层之间滑动面较多,采用锚杆框架梁加固或者锚索防护起“固脚”、“强腰”及提高坡体整体稳定性的作用;部分路堑边坡为石质挖方边坡,坡面为微、弱风化岩,整体性、稳定性相对较好,采用锚杆挂网喷射厚层基材植被(喷混植草)防护;部分路堑边坡为强、全风化岩边坡,采用拱形骨架+六棱块植草防护;对部分稳定性较差的高陡边坡采用窗孔式护面墙、锚杆(索)混凝土框架梁结合框架内喷混植草防护;部分路段为土质挖方边坡,当高度<5m 时,采用三维植被网种草防护;当高度>5m 时,采用拱形或人字形骨架结合三维植被网种草防护;路堑顶部设置堑顶截水沟;边坡平台上设置平台截水沟,将该段内的地表水排入两侧自然沟,截排水沟均采用M7.5 浆砌片石砌筑。部分路段为填方路段,当高度<5m 时,采用铺草皮防护;当高度>5m 时,采用拱形或棱形骨架护坡结合铺草皮防护;部分路段经过河道、水塘,易受水流冲刷,坡脚至设计水位 50cm 的边坡采用 M7.5 号浆砌片石护坡防护。1.1 地形、地貌本路段经过区域地形起伏较大,坡度较陡,其间发育浅洼地,山岭脊线明显,山体不高。1.2 气象、水文本区属南亚热带季风气候区,春夏秋冬四季分明,且春暖雨绵,夏暑酷热,秋明气爽,冬少冰霜。年平均气温 20.4°C,极端最高气温 36.6〜38.7°C。最低气温 1°C 左右,年均降雨量 1530〜2033mm 雨季多集中在每年的 4—9 月份,约占全年降水量的 80%,其中以 4、5 月份最多,降雨量大于 700mm。本区发育最大河流为和平河,和平河两岸山势陡峭,山体破碎,河床比降较大,河槽主要由卵砾石组成,有大量漂石,河滩主要为粘土。本区山间溪流也发育,但季节性较强。区内地表水系不发育,地下水主要靠大气降水补给,水量一般较贫乏,水位受地形及季节影响较大。1.3 工程地质1.3.1、地质构造、地震路线经过的区域大地构造单元上位于华南板块南华活动带大瑶山隆起之东偏南,区域地质构造单一,属于单斜地层,无构造发育,岩层产状 95°Z43°O据《中国地震动参数区划图》(GBJ8306—2001)及《XX地震烈度区划图》有关规定,抗震设防烈度为切度,地震动峰值加速度小于 0.05g,动反映谱特征周期0.35s。据《XX 地震烈度区划图》,本区地震基本烈度为 VI 度...
