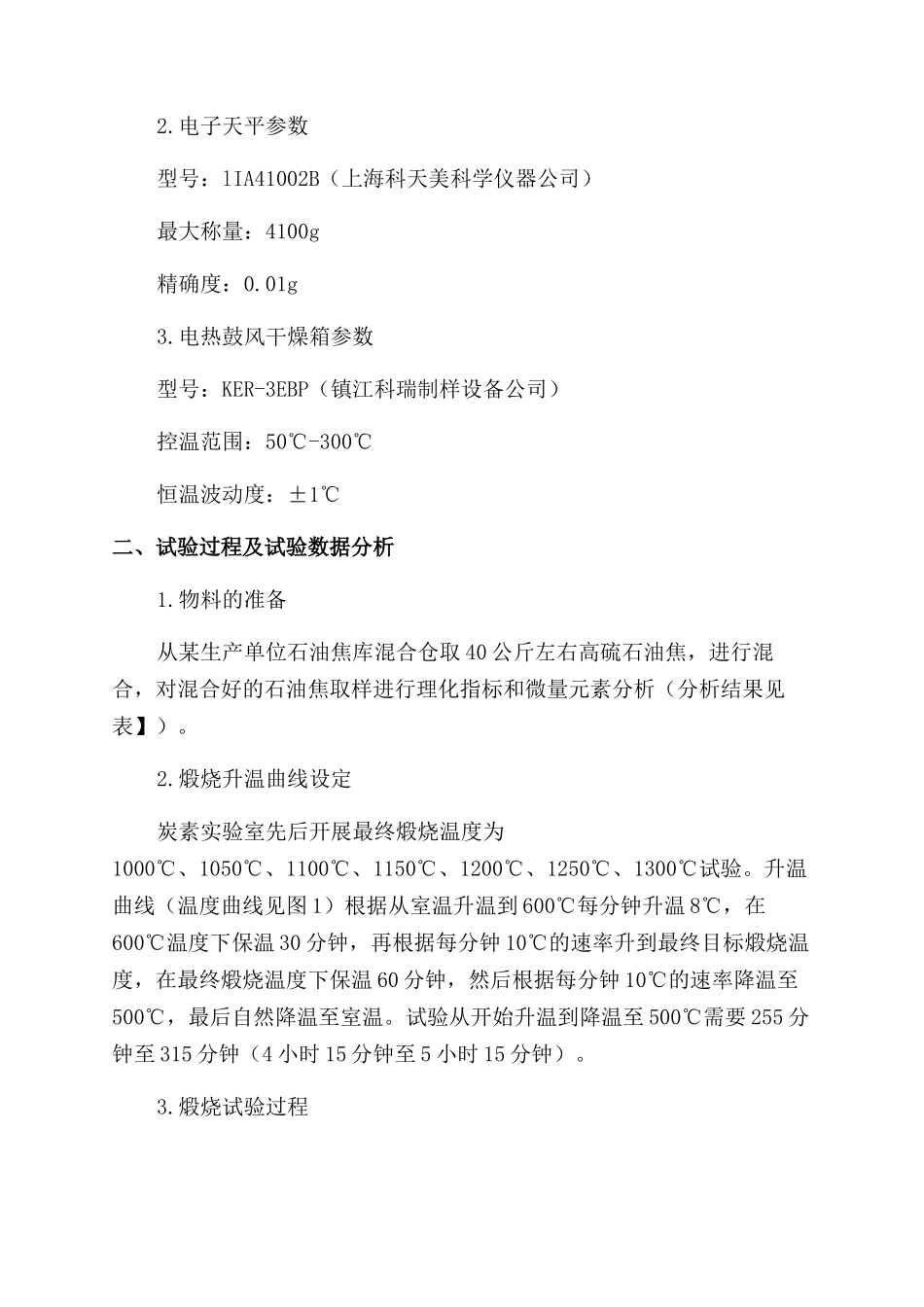

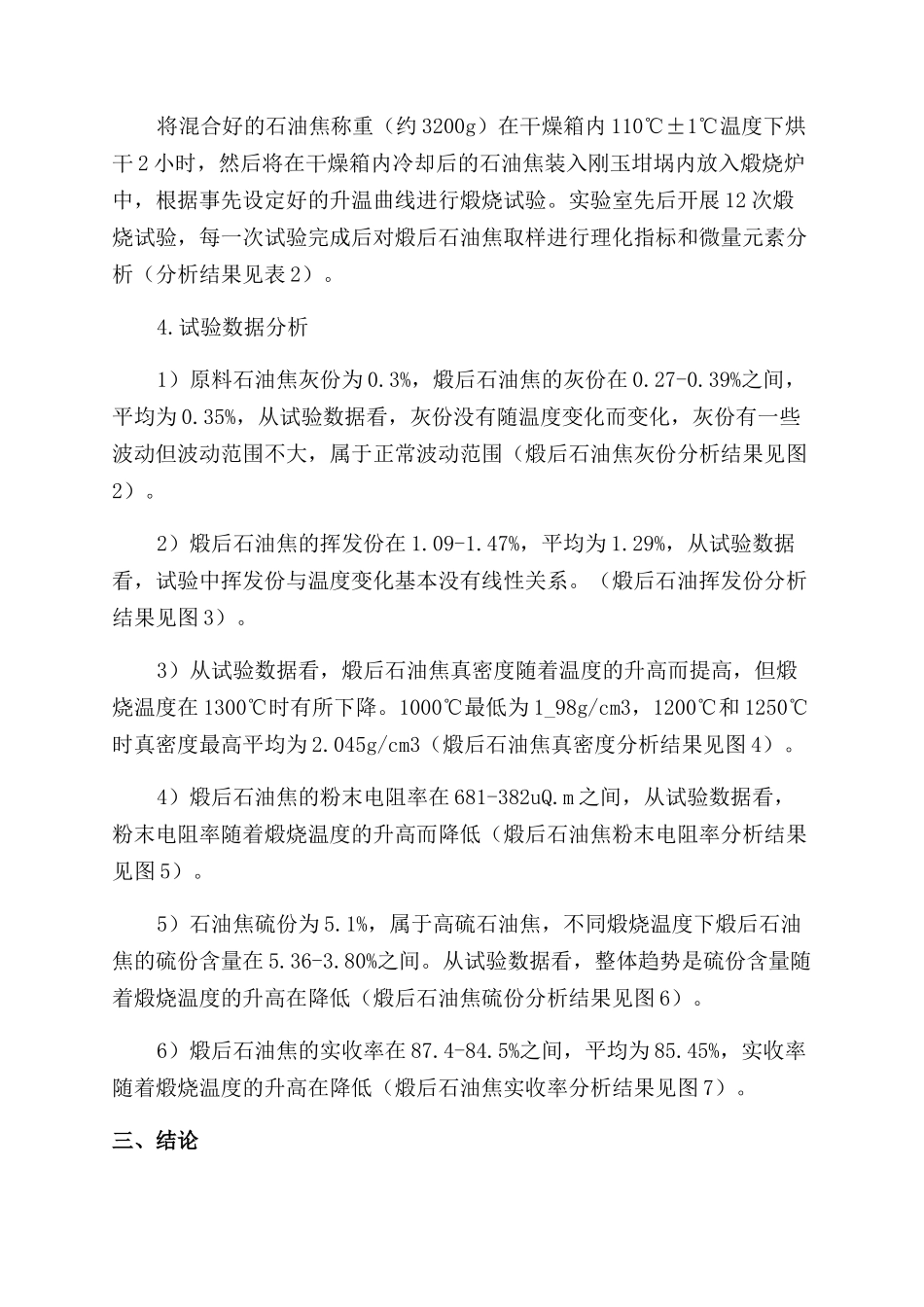

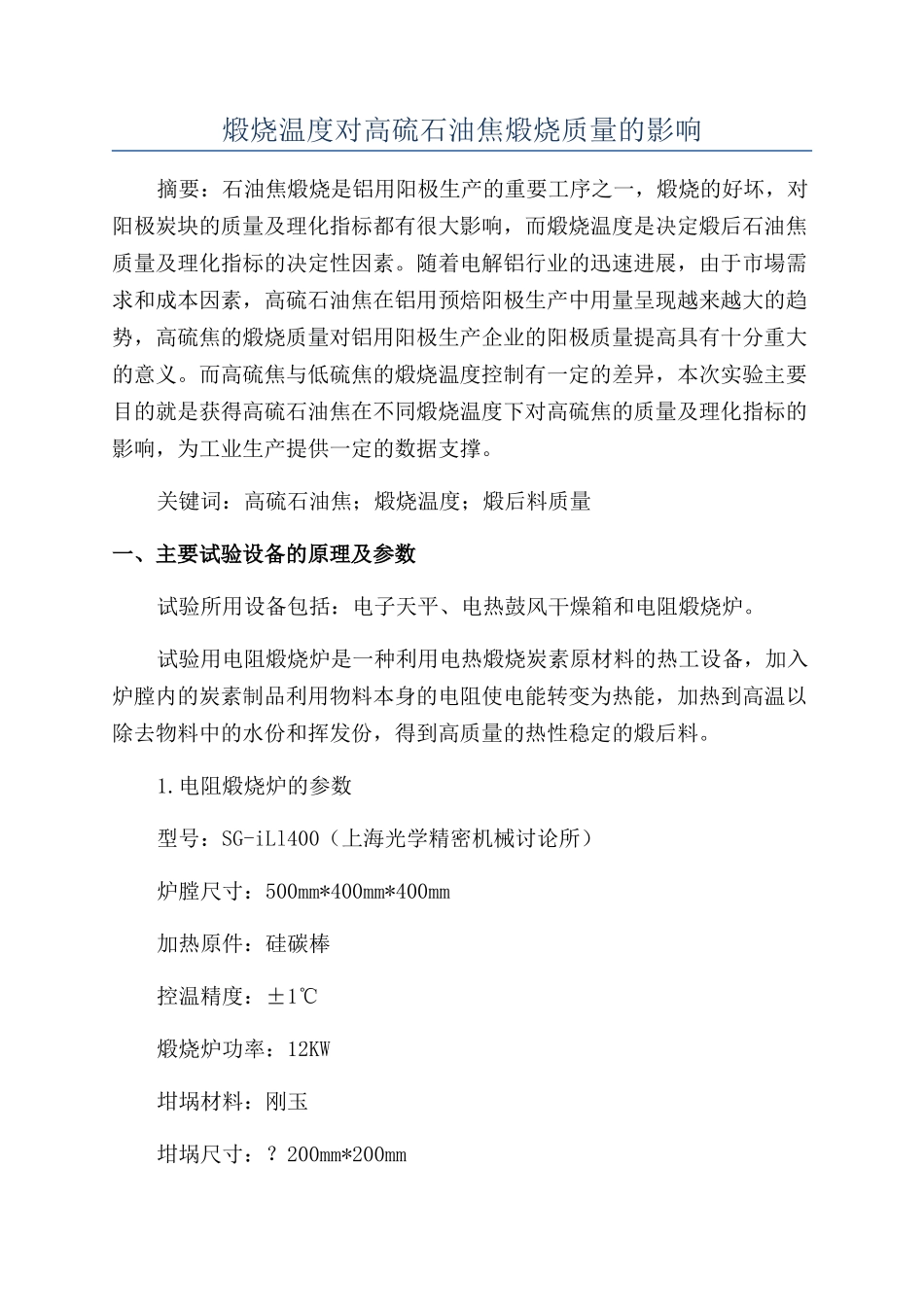

煅烧温度对高硫石油焦煅烧质量的影响摘要:石油焦煅烧是铝用阳极生产的重要工序之一,煅烧的好坏,对阳极炭块的质量及理化指标都有很大影响,而煅烧温度是决定煅后石油焦质量及理化指标的决定性因素。随着电解铝行业的迅速进展,由于市場需求和成本因素,高硫石油焦在铝用预焙阳极生产中用量呈现越来越大的趋势,高硫焦的煅烧质量对铝用阳极生产企业的阳极质量提高具有十分重大的意义。而高硫焦与低硫焦的煅烧温度控制有一定的差异,本次实验主要目的就是获得高硫石油焦在不同煅烧温度下对高硫焦的质量及理化指标的影响,为工业生产提供一定的数据支撑。关键词:高硫石油焦;煅烧温度;煅后料质量一、主要试验设备的原理及参数试验所用设备包括:电子天平、电热鼓风干燥箱和电阻煅烧炉。试验用电阻煅烧炉是一种利用电热煅烧炭素原材料的热工设备,加入炉膛内的炭素制品利用物料本身的电阻使电能转变为热能,加热到高温以除去物料中的水份和挥发份,得到高质量的热性稳定的煅后料。1.电阻煅烧炉的参数型号:SG-iLl400(上海光学精密机械讨论所)炉膛尺寸:500mm*400mm*400mm加热原件:硅碳棒控温精度:±1℃煅烧炉功率:12KW坩埚材料:刚玉坩埚尺寸:?200mm*200mm2.电子天平参数型号:lIA41002B(上海科天美科学仪器公司)最大称量:4100g精确度:0.01g3.电热鼓风干燥箱参数型号:KER-3EBP(镇江科瑞制样设备公司)控温范围:50℃-300℃恒温波动度:±1℃二、试验过程及试验数据分析1.物料的准备从某生产单位石油焦库混合仓取 40 公斤左右高硫石油焦,进行混合,对混合好的石油焦取样进行理化指标和微量元素分析(分析结果见表】)。2.煅烧升温曲线设定炭素实验室先后开展最终煅烧温度为1000℃、1050℃、1100℃、1150℃、1200℃、1250℃、1300℃试验。升温曲线(温度曲线见图 1)根据从室温升温到 600℃每分钟升温 8℃,在600℃温度下保温 30 分钟,再根据每分钟 10℃的速率升到最终目标煅烧温度,在最终煅烧温度下保温 60 分钟,然后根据每分钟 10℃的速率降温至500℃,最后自然降温至室温。试验从开始升温到降温至 500℃需要 255 分钟至 315 分钟(4 小时 15 分钟至 5 小时 15 分钟)。3.煅烧试验过程将混合好的石油焦称重(约 3200g)在干燥箱内 110℃±1℃温度下烘干 2 小时,然后将在干燥箱内冷却后的石油焦装入刚玉坩埚内放入煅烧炉中,根据事先设定好的升温曲线进行煅烧试验。实验室先后开展 12 次煅烧试验,...
