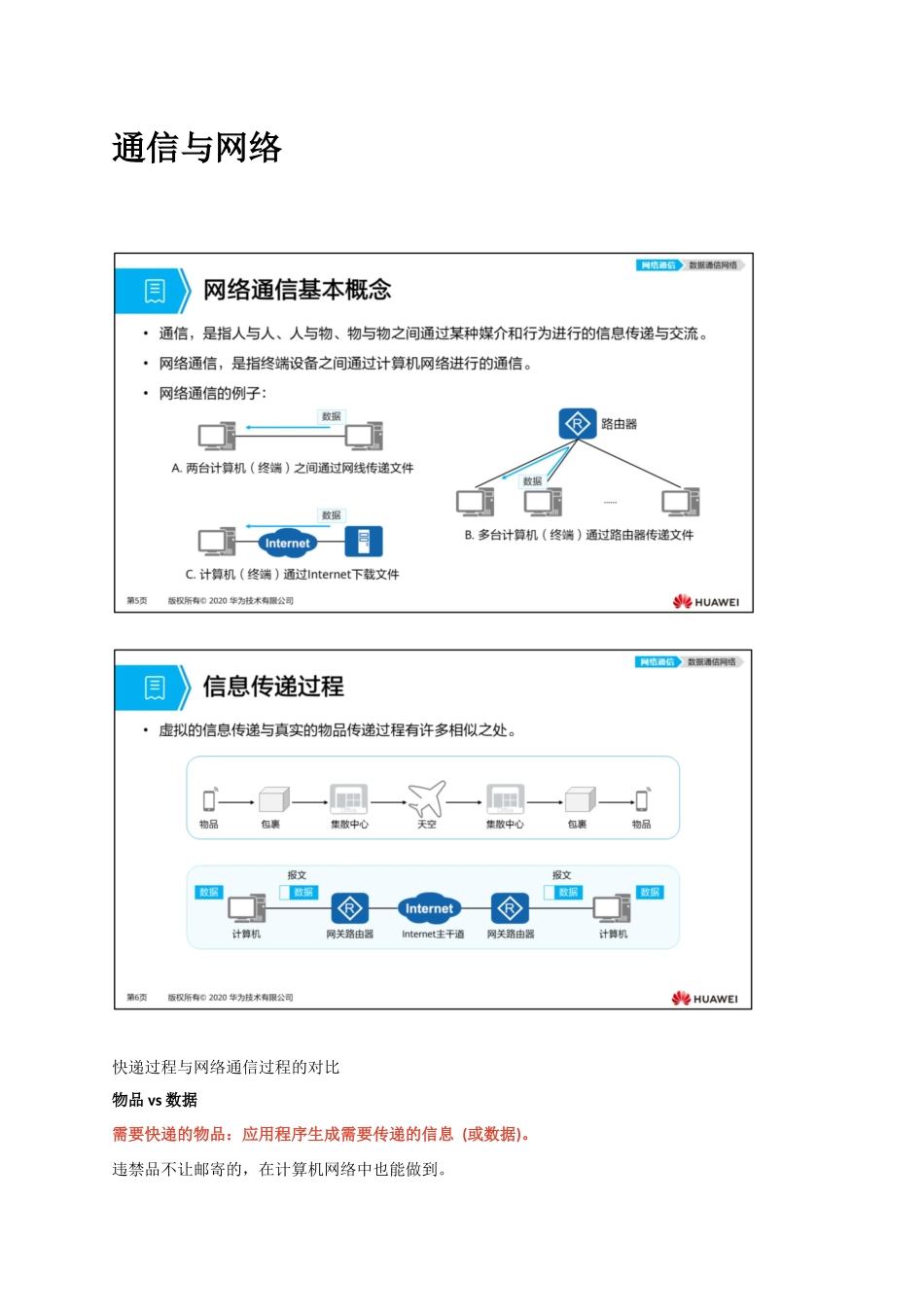

华为设备图标简介1.比较常用的图标：路由器、交换机、防火墙、无线设备、终端。2.主要用于网络拓扑的描绘，实验中用到、方案中用到3.实际设备的的拓扑图https://forum.huawei.com/enterprise/zh/thread/5809283781213716484.网络拓扑架构的绘制https://support.huawei.com/enterprise/zh/doc/EDOC1100193649/205cbc0通信与网络快递过程与网络通信过程的对比物品vs数据需要快递的物品：应用程序生成需要传递的信息(或数据)。违禁品不让邮寄的，在计算机网络中也能做到。包裹vs封装物品被包装起来形成包裹，并协商含有收货人姓名、地址的快递单应用程序将数据打包成原始的“数据载荷”，并添加“头部”和“尾部”形成报文，报文中的重要信息是接收者的地址信息，即“目的地址”。在一个信息单元的基础上，增加一些新的信息段，使其形成一个新的信息单元，这个过程称为“封装”。白色部分+蓝色数据=封装后的新的信息单元集散中心vs网关包裹被送到集散中心，集散中心对包裹上的目的地址进行分检，去往同一个城市的物品被放入同一架飞机，并飞向天空。报文通过网线到达“网关”，网关收到报文后，对其“解封装”，读取目的地址，再重新封装，并根据目的地址不同，送往不同的“路由器”，通过网关及路由器的传递，报文最终离开本地网络，进入Internet的干道进行传输。报文经过Internet干道的传输，到达目的地址所在的本地网络，本地网络的网关或路由器对报文进行解封装和封装，并根据目的地址决定发往相应的下一台路由器，最终到达目的计算机所在网络的网关。拆包裹vs解封装集散中心根据包裹上的目的地址进行分检，快递员送包裹上门，收件人拆开包裹，确认物品完好无损后收下。整个快递过程完成。报文到达目的计算机所在网络的网关，解封装和封装，然后根据目的地址发往相应的计算机。计算机收到报文后，对报文进行校验处理，校验无误后，接收下报文，并将其中的数据载荷交由相应的应用程序进行处理。一次完整的网络通信过程就结束了。常见术语1.术语解释头部：一般会增加一些地址字段、端口等信息和功能尾部：尾部不是都有，有些尾部是包含校验和封装：将头部和尾部信息等内容增加到数据载荷中报文：封装头部和尾部的数据载荷信息解封装：拨云见日，获取数据载荷的过程路由器：中间的驿站网关设备：这里指的是一个广义上的网关的意思终端设备：各种各样的终端设备2.为什么需要封装？--->要求。比如需要在以太网上就要封装以太网II帧头帧尾，就像需要在包裹运输过程中就需要按照规定进行包装才允许发送--->能获取某些功能比如需要进行信息收到确认或者记录功能，那么就需要封装某个特定的头部。需要进行加密、数据完整性验证等3.为什么需要解封装？为了获取数据载荷4.串成一句话终端数据（数据载荷）-->封装（头部、尾部）--最终形成报文----通过一大堆的网络设备（路由器、交换机等中转设备，并进行一系列的封装和解封装）---到达某个城市的集散点（网关）---终端设备（解封装）数据通信网络基本概念构成通信网络的组成部分终端数据台式机、笔记本、iPad、手机、打印机、服务器等可以通过连入网络的设备，都有一个特点有IP地址。网络设备防火墙、路由器、交换机传输介质双绞线5--100M、超五类---1000M、6、7光纤（单播传输距离长、多播传输距离短）【拓展】安全性：对外：防火墙对内：交换网络安全、无线安全的功能配置稳定性：双冗余、双备份、双上行网管：日志系统、网管平台性能：越靠近核心越来越强其他：消防、安全和监控HUB实际上交换机之前还有集线器这种上古神器，集线器hub集线器是一个物理层设备，由于信号在从源端口到Hub的传输过程中已有了衰减，所以Hub便将该信号进行整形放大，使被衰减的信号再生(恢复)到发送时的状态，紧接着转发到其他所有处于工作状态的端口上。优点：便宜缺点：1.共享的竞争的所有的设备共享带宽并且进行竞争，我发了其他人都别想发，别人发了我就不能发【使用CSMA/CD，（载波侦听多路访问/冲突检测）】2.无隐私可言发一份，其他都在被动监听，都会听到。就像你的说话对象开了个视频，然后你和他说的话第一时间都会被看直播的所有人收到。简直不可理...
