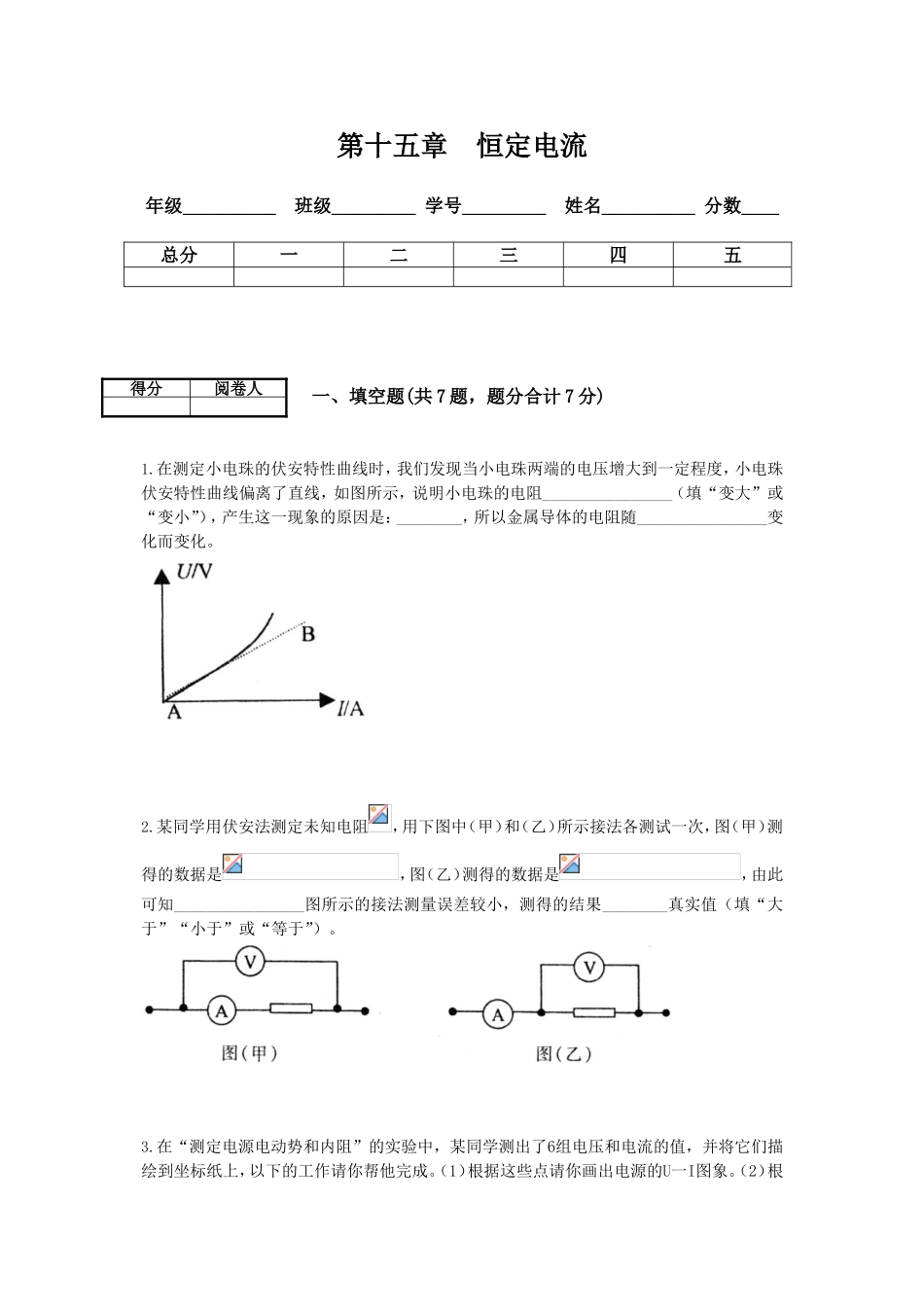

第十五章恒定电流年级__________班级_________学号_________姓名__________分数____总分一二三四五一、填空题(共7题，题分合计7分)1.在测定小电珠的伏安特性曲线时，我们发现当小电珠两端的电压增大到一定程度，小电珠伏安特性曲线偏离了直线，如图所示，说明小电珠的电阻________________（填“变大”或“变小”），产生这一现象的原因是：________，所以金属导体的电阻随________________变化而变化。2.某同学用伏安法测定未知电阻，用下图中（甲）和（乙）所示接法各测试一次，图（甲）测得的数据是，图（乙）测得的数据是，由此可知________________图所示的接法测量误差较小，测得的结果________真实值（填“大于”“小于”或“等于”）。3.在“测定电源电动势和内阻”的实验中，某同学测出了6组电压和电流的值，并将它们描绘到坐标纸上，以下的工作请你帮他完成。（1）根据这些点请你画出电源的U一I图象。（2）根得分阅卷人据你画出的图象求出该电源的电动势E=________V，内阻r=________Ω。4.用欧姆表测电阻时，如发现指针偏转较大，则说明所选量程_______（填偏大或偏小）应换另一量程测量，测量前应_____________________。5.电源电动势为10V，内电阻为1Ω，当外接电阻为R时，电源输出功率为9W，则R=_____________Ω,电源的总功率为________W。电源的效率为_____6.右图中螺旋测微器的示数为_________mm。7.三个阻值相同的灯泡，其额定功率均为10W，现将其中两个串联再与第三个并联，则这三个灯泡允许消耗的总功率为______W二、多项选择题(共1题，题分合计1分)1.如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L质量m的直导体棒。当导体棒上通有电流强度为I的电流时，欲使导体棒静止在斜面上，外加匀强磁物B的大小和方向应是A．B=mgsinα／(IL)，方向垂直斜面向上B．B=mgsinα／(IL)，方向垂直斜面向下C．B=mgtanα／(IL)，方向竖直向下D．B=mgtanα／(IL)，方向水平向右得分阅卷人三、单项选择题(共36题，题分合计36分)1.如图所示，一只玩具电动机用一节干电池供电，闭合开关S后发现电动机转速较慢．经检测，电动机性能完好；用电压表测点a、b间电压，只有0.6V；断开开关S，测得点a、b间电压接近1.5V，电动机转速较慢的原因可能是Ａ．开关S接触不良Ｂ．电动机两端接线接触不良Ｃ．电动机两端接线短路Ｄ．电池过旧，内阻过大2.如图所示，滑动变阻器的总电阻R=60Ω，A、B间的电压U=18V且保持不变，Ｒ0＝60Ω，先将开关S断开．移动滑动片P使电压表的示数为9V，然后将开关S闭合，若忽略电表对电路的影响，则电流表的示数为Ａ．０．２３ＡＢ．０．２４ＡＣ．０．３０ＡＤ．０．４５Ａ3.某同学家中有几个家用电器：1.5ｋＷ的电水壶，200Ｗ的电冰箱，750Ｗ的电暖器，250Ｗ的电视机和2ｋＷ的空调器，如果进线处所接保险丝的额定电流为13A，供电电压为220V，则不能同时使用的电器是Ａ．电水壶和电冰箱Ｂ．电暖器、电冰箱和电水壶Ｃ．电水壶和空调器Ｄ．电冰箱、电视机和空调器4.日光灯电路主要由镇流器、启动器和灯管组成，在日光灯正常工作过程中Ａ．灯管正常发光后，启动器两个触片是连接的；Ｂ．灯管正常发光后，启动器起降压作用；Ｃ．日光灯刚发光时，镇流器提供瞬时高压；Ｄ．灯管正常发光后，镇流器将交流电变成直流电得分阅卷人5.有两只完全相同的电流表，分别改制成一只电流表和一只电压表，一位同学在做实验时误将这两只表(电流表和电压表)串联起来连接在电路中，则两只表上的指针可能出现下列哪些现象?Ａ．两表指针的偏角相同Ｂ．两表的指针都不偏转Ｃ．电压表的指针有偏转，电流表的指针几乎不偏转Ｄ．电流表的指针有偏转，电压表的指针几乎不偏转6.如图所示电路，当变阻器R的阻值增大时，下列选项正确的是①Ｒ0的电功率增大②Ｒ1的电功率增大③Ｒ2的电功率增大④Ｒ3的电功率增大Ａ．①②Ｂ．②③Ｃ．②④Ｄ．③④7.手电筒里的两节干电池，已经用过较长时间，当灯泡只能发出微弱的光时把它们取出来．用电压表测它们两端电压，电压表示数略小于3V，再把它们作为一个台式电子钟的电源，电子钟却能正常工作，下列说法正确的是Ａ．这两节干电池...
