钻芯法检测混凝土强度

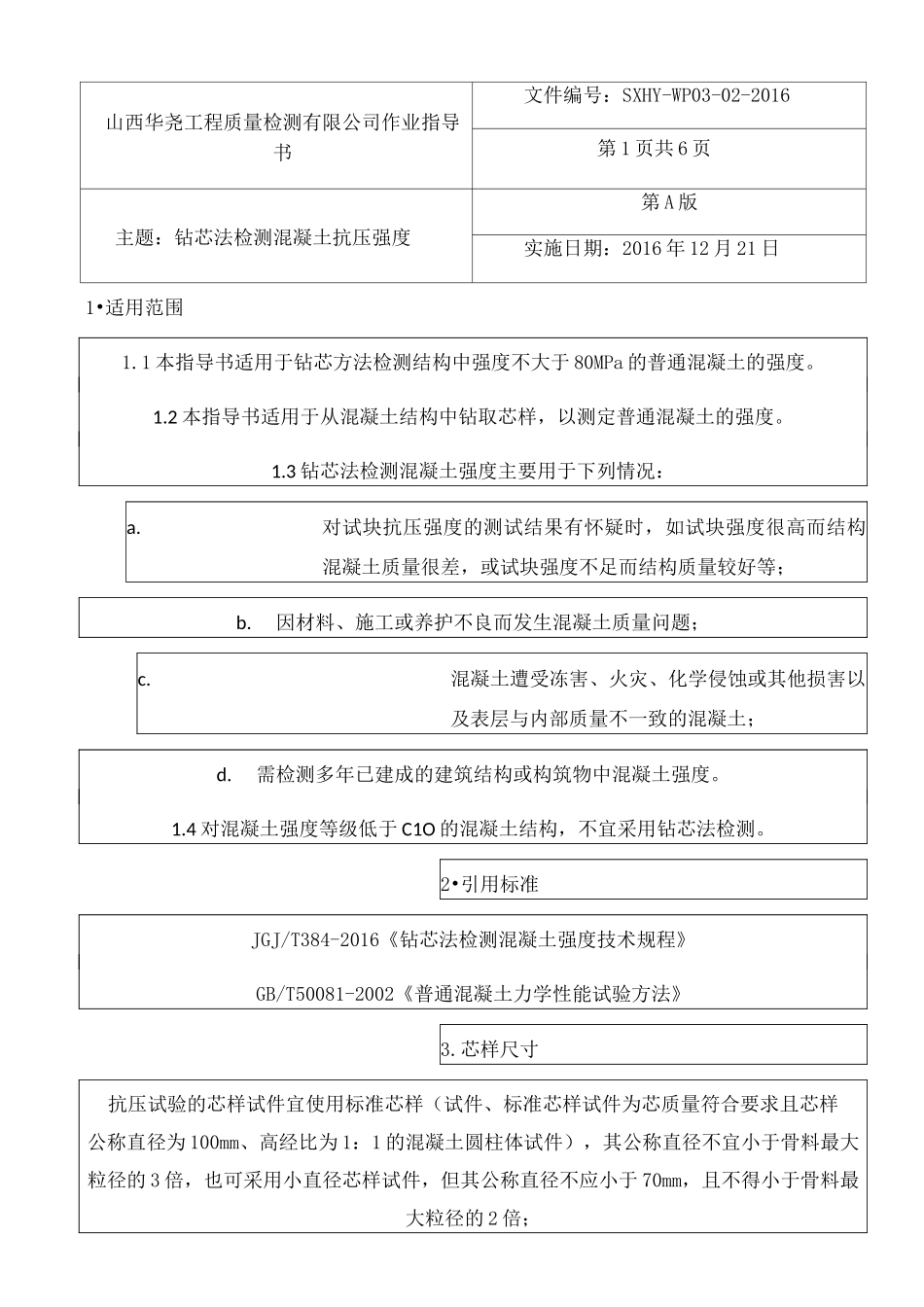

山西华尧工程质量检测有限公司作业指导书文件编号：SXHY-WP03-02-2016第 1 页共 6 页主题：钻芯法检测混凝土抗压强度第 A 版实施日期：2016 年 12 月 21 日1•适用范围1.1 本指导书适用于钻芯方法检测结构中强度不大于 80MPa 的普通混凝土的强度。1.2 本指导书适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。1.3 钻芯法检测混凝土强度主要用于下列情况：a.对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；b.因材料、施工或养护不良而发生混凝土质量问题；c.混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；d.需检测多年已建成的建筑结构或构筑物中混凝土强度。1.4 对混凝土强度等级低于 C1O 的混凝土结构，不宜采用钻芯法检测。2•引用标准JGJ/T384-2016《钻芯法检测混凝土强度技术规程》GB/T50081-2002《普通混凝土力学性能试验方法》3.芯样尺寸抗压试验的芯样试件宜使用标准芯样（试件、标准芯样试件为芯质量符合要求且芯样公称直径为 100mm、高经比为 1：1 的混凝土圆柱体试件），其公称直径不宜小于骨料最大粒径的 3 倍，也可采用小直径芯样试件，但其公称直径不应小于 70mm，且不得小于骨料最大粒径的 2 倍；4.芯样的数量芯样数量可按下式预估n=40052（n:芯样数量:混凝土抗压强度变异系数）cor,rcor,r对于直径 100mm 的芯样，芯样数量尚不少于 6 个，对于小直径芯样，芯样数量尚不小于 9个。5.资料收集采用钻芯法检测结构混凝土强度前，应具备下列资料：5.1 工程名称、部位及设计、施工、监理、建设单位名称；5.2 结构或构件种类、外形尺寸及数量；山西华尧工程质量检测有限公司作业指导书文件编号：SXHY-WP03-02-2016第 2 页共 6 页主题：钻芯法检测混凝土抗压强度第 A 版实施日期：2016 年 12 月 21 日a钻芯机就位并安放平稳后，将钻芯机固定;5.3 成型日期、原材料和混凝土试块抗压强度试验报告；5.4 设计混凝土强度等级；5.5 有关的设计图和施工资料等；5.6 检测的原因6.钻芯要求6.1 结构或构件受力较小的部位a.独立基础、条形基础的主筋在底部，因此可在大放脚的基础杯上取样或垂直取样；筏形基础、箱型基础的上表面基础较密，因此可在侧面取样。b.梁上部受压、下部受拉，两端受剪，一般选在距梁两端 1/3-—1/4 跨度部位梁身中下部。c.柱子一般在距楼面 1.5 米以上结构受力较小的...
