振动筛运行异常的分析与研究

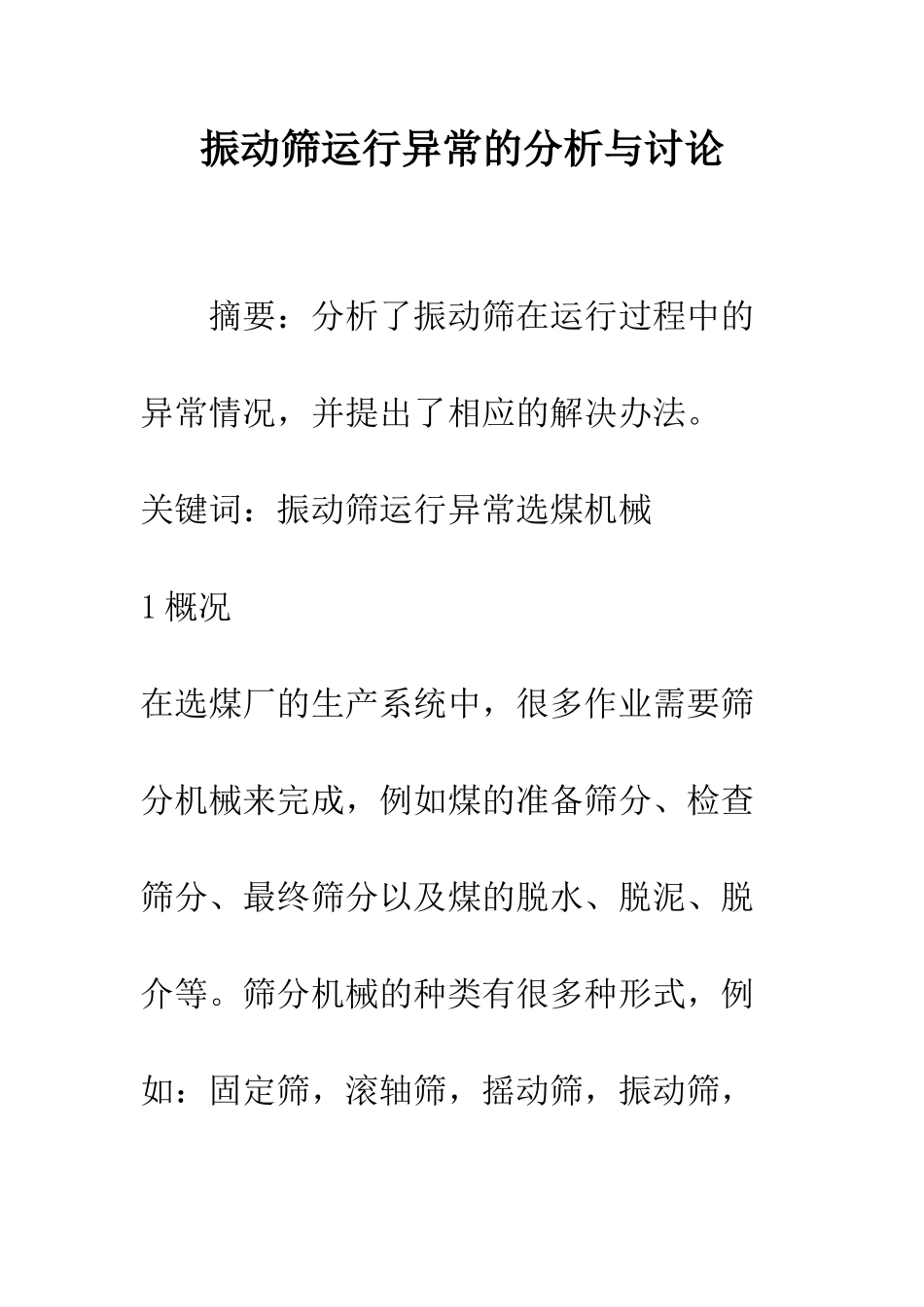

振动筛运行异常的分析与研究_第1页
1/11

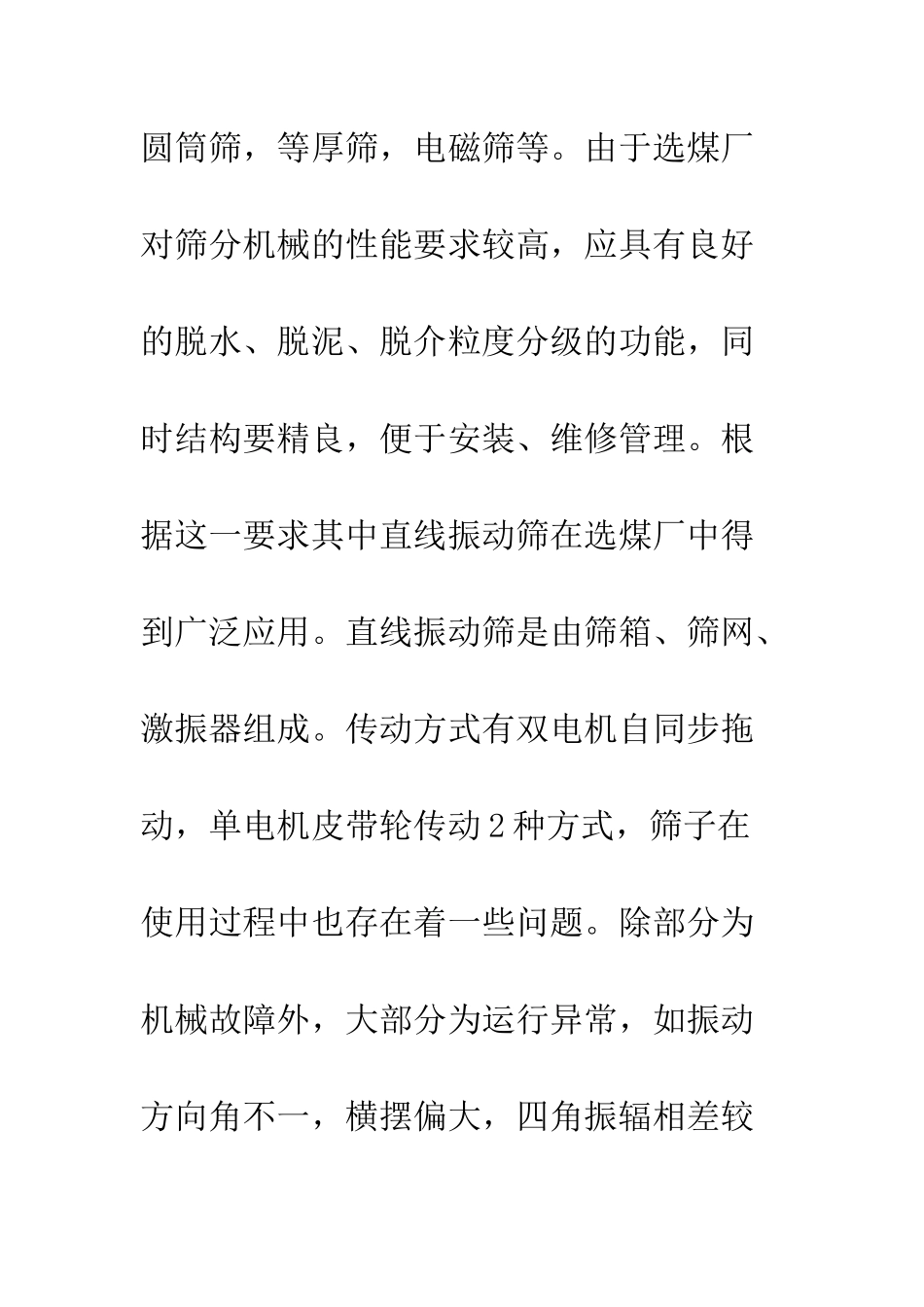

振动筛运行异常的分析与研究_第2页
2/11

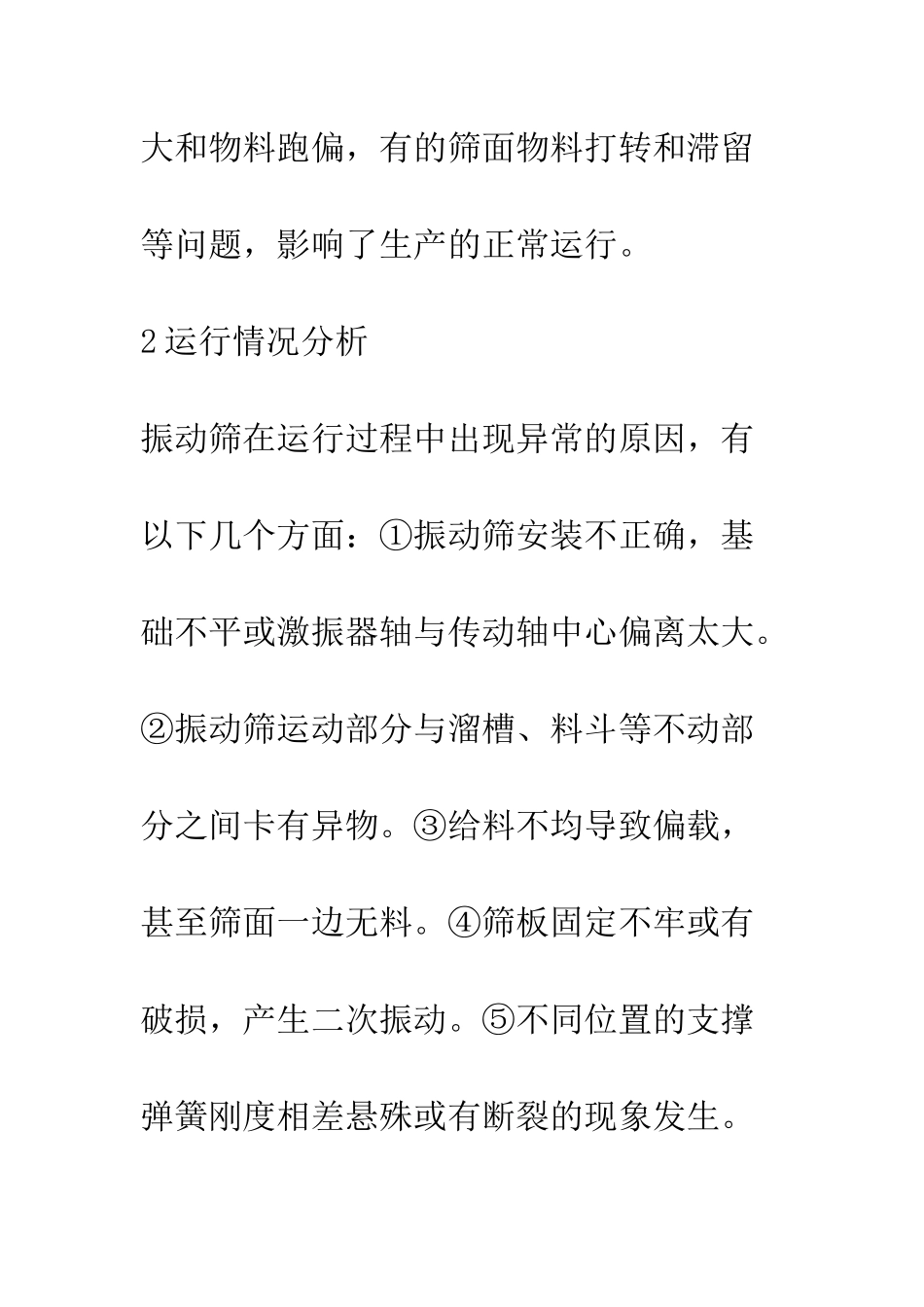

振动筛运行异常的分析与研究_第3页
3/11
振动筛运行异常的分析与讨论 摘要:分析了振动筛在运行过程中的异常情况,并提出了相应的解决办法。关键词:振动筛运行异常选煤机械1 概况在选煤厂的生产系统中,很多作业需要筛分机械来完成,例如煤的准备筛分、检查筛分、最终筛分以及煤的脱水、脱泥、脱介等。筛分机械的种类有很多种形式,例如:固定筛,滚轴筛,摇动筛,振动筛,圆筒筛,等厚筛,电磁筛等。由于选煤厂对筛分机械的性能要求较高,应具有良好的脱水、脱泥、脱介粒度分级的功能,同时结构要精良,便于安装、维修管理。根据这一要求其中直线振动筛在选煤厂中得到广泛应用。直线振动筛是由筛箱、筛网、激振器组成。传动方式有双电机自同步拖动,单电机皮带轮传动 2 种方式,筛子在使用过程中也存在着一些问题。除部分为机械故障外,大部分为运行异常,如振动方向角不一,横摆偏大,四角振辐相差较大和物料跑偏,有的筛面物料打转和滞留等问题,影响了生产的正常运行。2 运行情况分析振动筛在运行过程中出现异常的原因,有以下几个方面:①振动筛安装不正确,基础不平或激振器轴与传动轴中心偏离太大。②振动筛运动部分与溜槽、料斗等不动部分之间卡有异物。③给料不均导致偏载,甚至筛面一边无料。④筛板固定不牢或有破损,产生二次振动。⑤不同位置的支撑弹簧刚度相差悬殊或有断裂的现象发生。⑥振动筛的工作频率和某一阶固有频率相同而产生共振。⑦激振器装配不佳,如双箱式激振器,当 2 个激振器振动方向角不同。会造成两侧筛板振动方向角不一致。⑧振动筛设计不合理,重心位置不当,激振器合力方向未能通过重心,偏差较大。⑨在采纳 2 个箱式激振器相互连接的大型振动筛,经几次大修后易出现运行异常情况,如扭振、物料跑偏、筛侧板断裂等情况,主要由于激振器是由 2 根装有主副偏心块的轴组成,两轴之间再由 2 个相同的齿轮相连,如图 1 所示,这种结构保证了两轴同速反向地同步回转,使两轴上的激振力叠加,产生与水平面一定夹角的激振力,实际上激振力的合力方向完全是由偏心块的偏心位置所决定的,即依靠两齿轮啮合的正确位置来决定偏心块的正确位置。因齿轮啮合会使合力方向和激振力变化,如 2 个激振器的合力方向出现夹角时,振动筛就会发生扭振。同理,当连接 2 个激振器的传动轴两端法兰盘螺栓孔错位,也产生与上述同样的情况。所以,当出现这些情况时会使振动筛运行不正常,而其中的扭振对振动筛的危害尤甚。3 解决办法当振动筛出现运行异常后,解...
