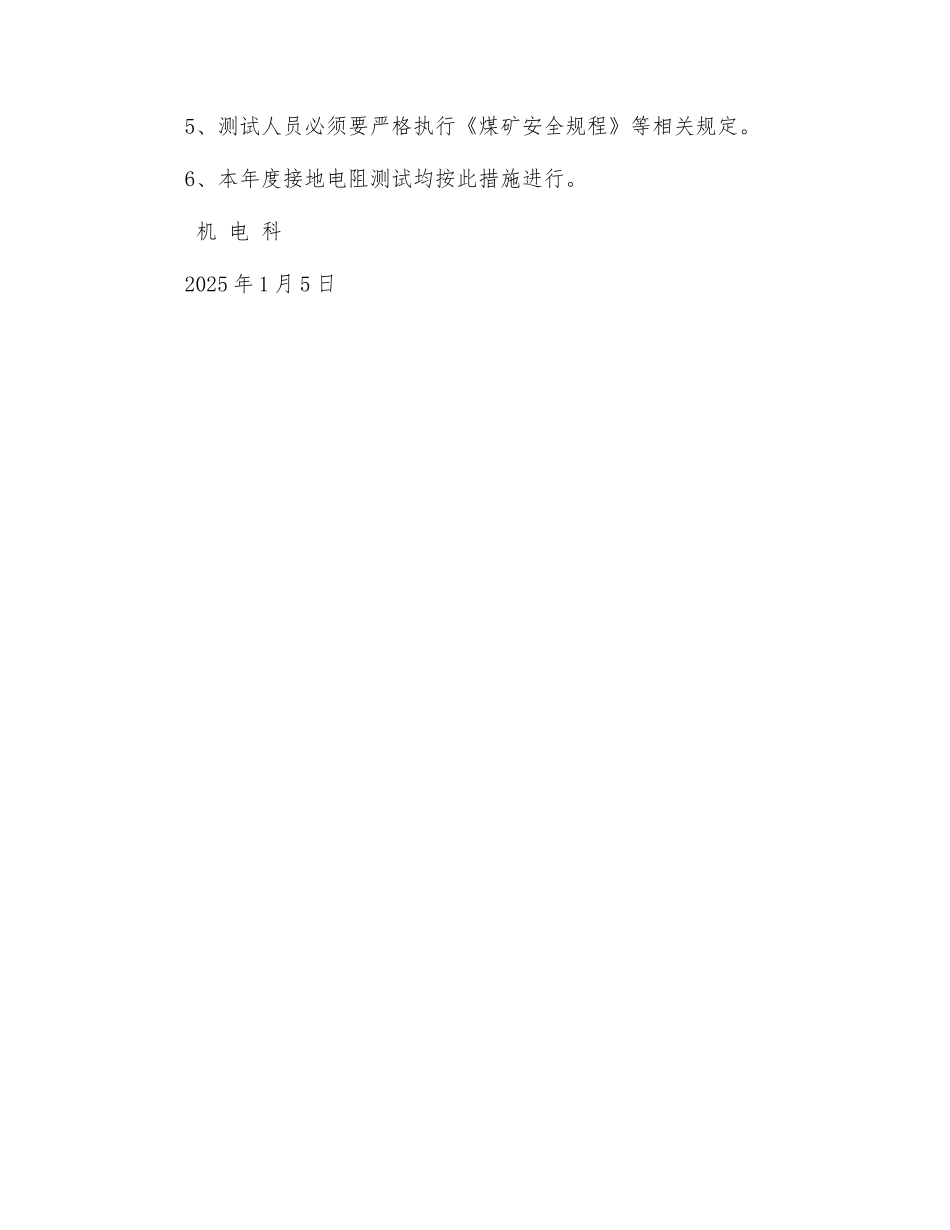

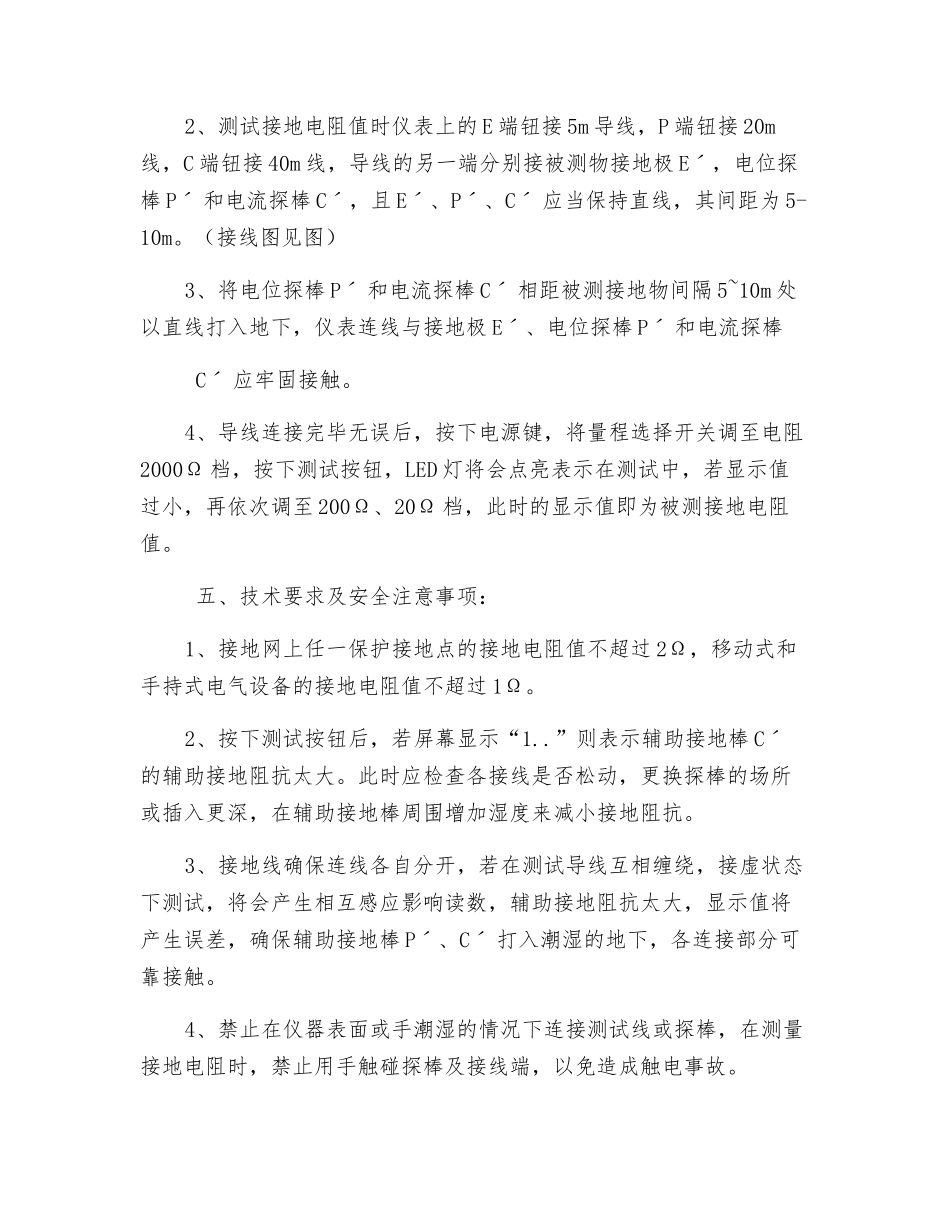

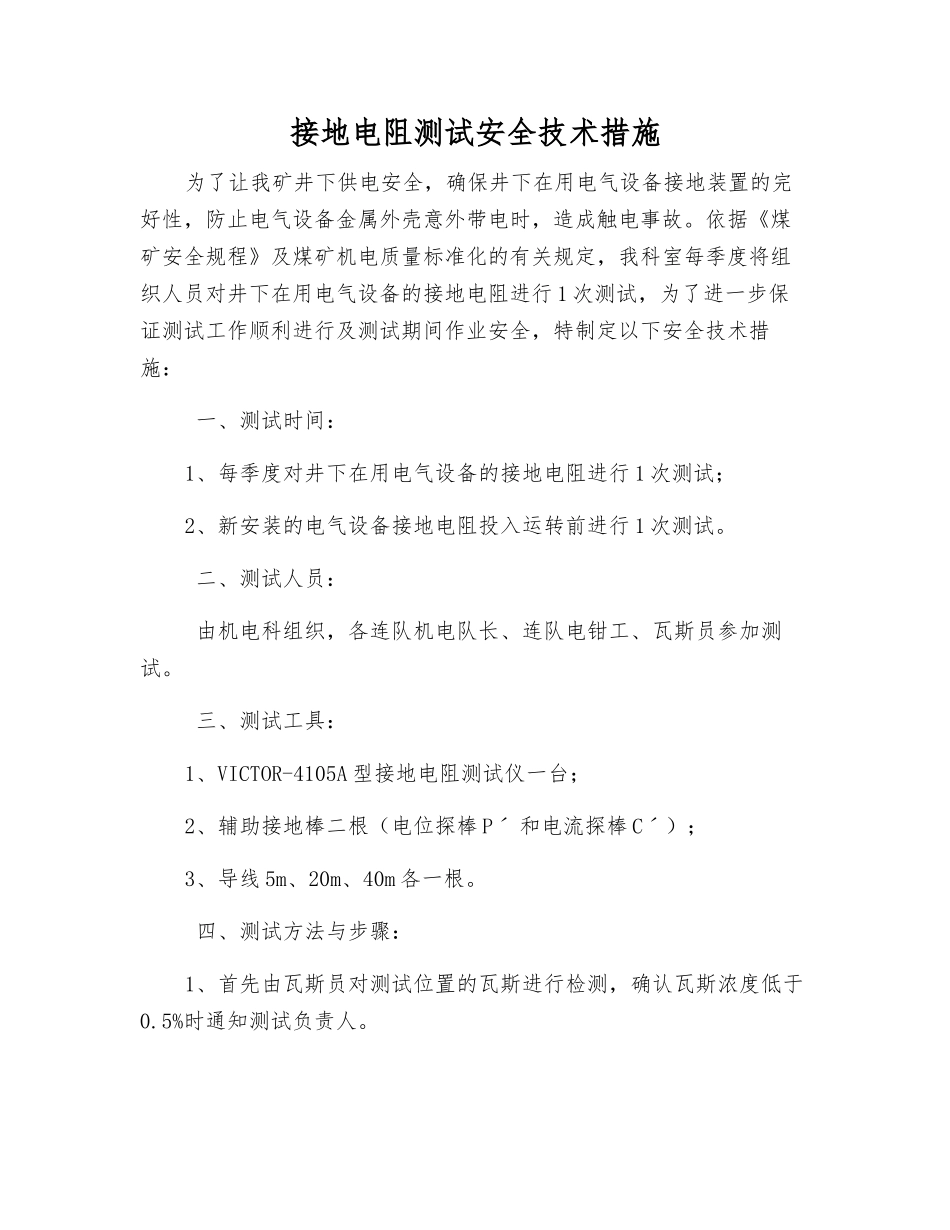

接地电阻测试安全技术措施为了让我矿井下供电安全，确保井下在用电气设备接地装置的完好性，防止电气设备金属外壳意外带电时，造成触电事故。依据《煤矿安全规程》及煤矿机电质量标准化的有关规定，我科室每季度将组织人员对井下在用电气设备的接地电阻进行 1 次测试，为了进一步保证测试工作顺利进行及测试期间作业安全，特制定以下安全技术措施： 一、测试时间：1、每季度对井下在用电气设备的接地电阻进行 1 次测试；2、新安装的电气设备接地电阻投入运转前进行 1 次测试。 二、测试人员： 由机电科组织，各连队机电队长、连队电钳工、瓦斯员参加测试。 三、测试工具：1、VICTOR-4105A 型接地电阻测试仪一台；2、辅助接地棒二根（电位探棒 Pˊ 和电流探棒 Cˊ）；3、导线 5m、20m、40m 各一根。 四、测试方法与步骤：1、首先由瓦斯员对测试位置的瓦斯进行检测，确认瓦斯浓度低于0.5%时通知测试负责人。2、测试接地电阻值时仪表上的 E 端钮接 5m 导线，P 端钮接 20m线，C 端钮接 40m 线，导线的另一端分别接被测物接地极 Eˊ，电位探棒 Pˊ 和电流探棒 Cˊ，且 Eˊ、Pˊ、Cˊ 应当保持直线，其间距为 5-10m。（接线图见图）3、将电位探棒 Pˊ 和电流探棒 Cˊ 相距被测接地物间隔 5~10m 处以直线打入地下，仪表连线与接地极 Eˊ、电位探棒 Pˊ 和电流探棒 Cˊ 应牢固接触。4、导线连接完毕无误后，按下电源键，将量程选择开关调至电阻2000Ω 档，按下测试按钮，LED 灯将会点亮表示在测试中，若显示值过小，再依次调至 200Ω、20Ω 档，此时的显示值即为被测接地电阻值。 五、技术要求及安全注意事项：1、接地网上任一保护接地点的接地电阻值不超过 2Ω，移动式和手持式电气设备的接地电阻值不超过 1Ω。2、按下测试按钮后，若屏幕显示“1..”则表示辅助接地棒 Cˊ的辅助接地阻抗太大。此时应检查各接线是否松动，更换探棒的场所或插入更深，在辅助接地棒周围增加湿度来减小接地阻抗。3、接地线确保连线各自分开，若在测试导线互相缠绕，接虚状态下测试，将会产生相互感应影响读数，辅助接地阻抗太大，显示值将产生误差，确保辅助接地棒 Pˊ、Cˊ 打入潮湿的地下，各连接部分可靠接触。4、禁止在仪器表面或手潮湿的情况下连接测试线或探棒，在测量接地电阻时，禁止用手触碰探棒及接线端，以免造成触电事故。5、测试人员必须要严格执行《煤矿安全规程》等相关规定。6、本年度接地电阻测试均按此措施进行。 机 电 科2025 年 1 月 5 日
