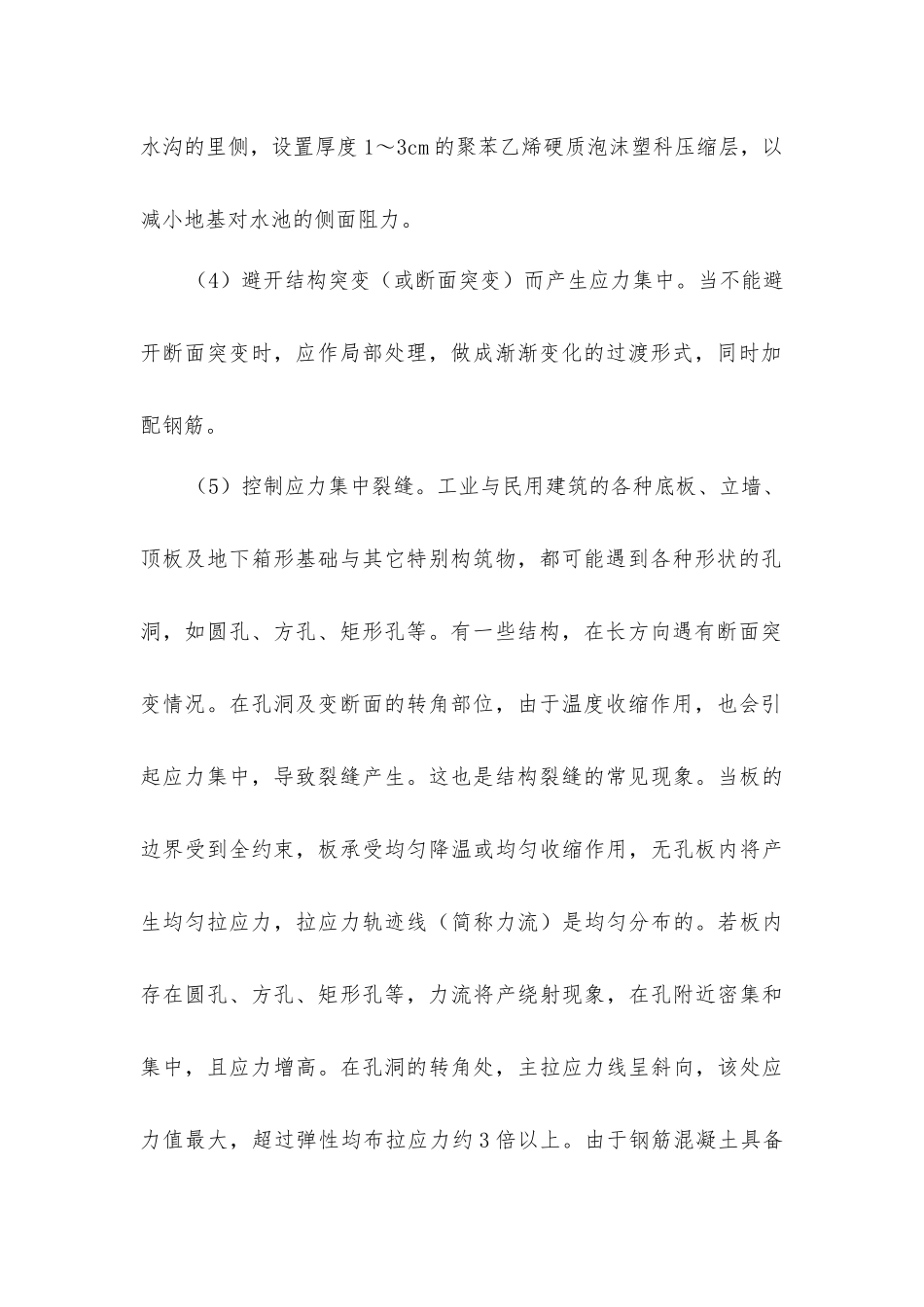

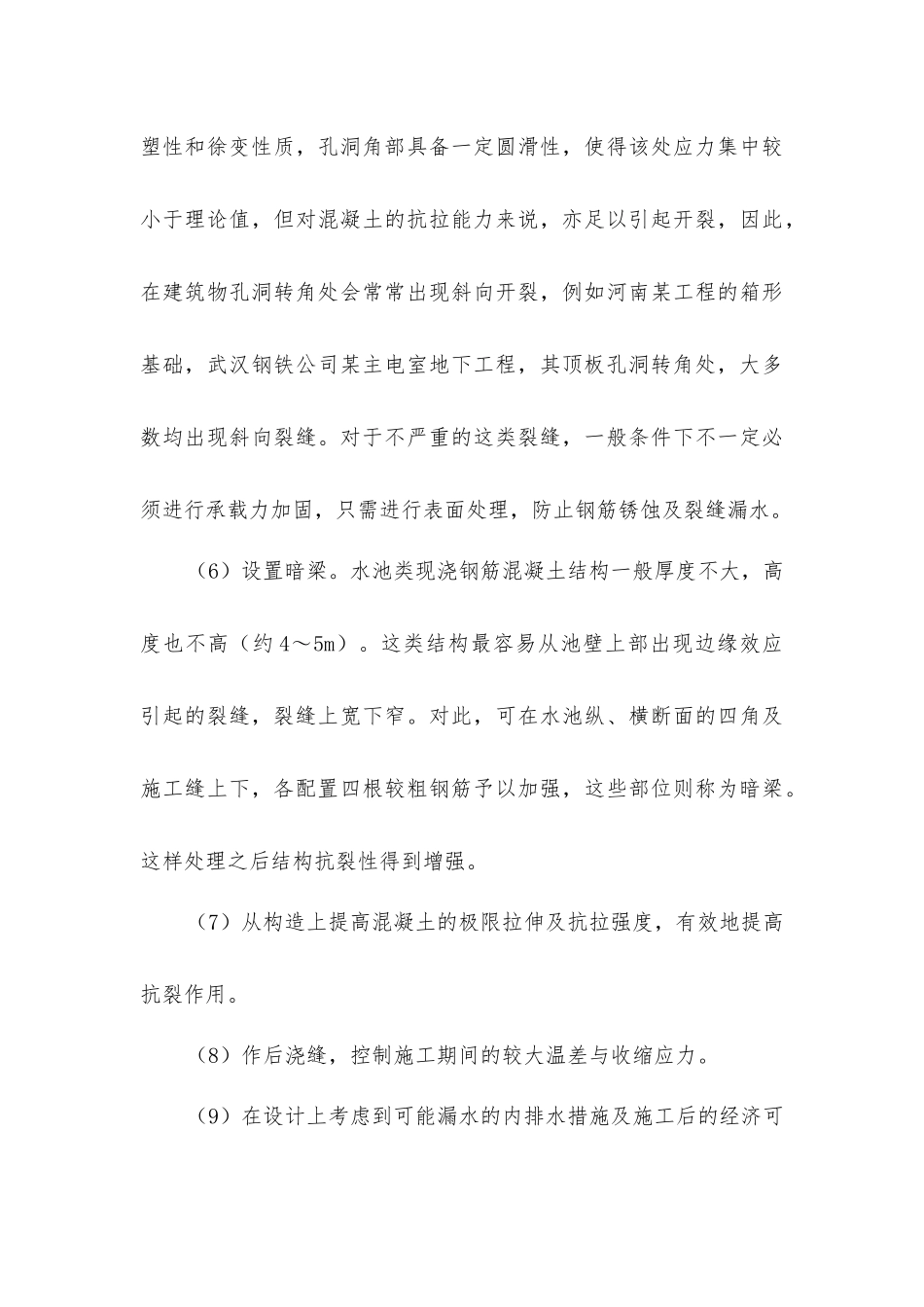

控制建筑工程裂缝需在设计上注意实行哪些措施 控制建筑工程裂缝需在设计上注意实行的措施是：（1）对薄壁钢筋混凝土结构（壁厚 200～600m）、墙、板、梁等，实行增配构造钢筋，使构造钢筋起到温度钢筋的作用，有效地提高抗裂性能。配筋应尽可能采纳较小直径的钢筋及实行较小的钢筋间距，例如直径可选用 8mdash;14mrn，间距可选取 150mm，这样则较合理。全截面的配筋率直不大于 0.5%，宜在 0.3～0.5%之间。受力钢筋能满足变形构造要求的，可不再增加温度钢筋。构造钢筋不能起到抗约束作用的，应增配温度钢筋。（2）必须防患于未然，在设计方面要大大减轻开裂情况，并为事后处理制造便利条件，要改善施工技术及化学灌浆等补缝措施。（3）设置滑动缝和压缩层。例如某焦化厂水池，同时受到地基及桩基的约束，在最长一座水池的垫层上表面及底板下表面，贴了一毡一油作为滑动层。在露天池底突入地基中的地中梁两侧及池内水沟的里侧，设置厚度 1～3cm 的聚苯乙烯硬质泡沫塑科压缩层，以减小地基对水池的侧面阻力。（4）避开结构突变（或断面突变）而产生应力集中。当不能避开断面突变时，应作局部处理，做成渐渐变化的过渡形式，同时加配钢筋。（5）控制应力集中裂缝。工业与民用建筑的各种底板、立墙、顶板及地下箱形基础与其它特别构筑物，都可能遇到各种形状的孔洞，如圆孔、方孔、矩形孔等。有一些结构，在长方向遇有断面突变情况。在孔洞及变断面的转角部位，由于温度收缩作用，也会引起应力集中，导致裂缝产生。这也是结构裂缝的常见现象。当板的边界受到全约束，板承受均匀降温或均匀收缩作用，无孔板内将产生均匀拉应力，拉应力轨迹线（简称力流）是均匀分布的。若板内存在圆孔、方孔、矩形孔等，力流将产绕射现象，在孔附近密集和集中，且应力增高。在孔洞的转角处，主拉应力线呈斜向，该处应力值最大，超过弹性均布拉应力约 3 倍以上。由于钢筋混凝土具备塑性和徐变性质，孔洞角部具备一定圆滑性，使得该处应力集中较小于理论值，但对混凝土的抗拉能力来说，亦足以引起开裂，因此，在建筑物孔洞转角处会常常出现斜向开裂，例如河南某工程的箱形基础，武汉钢铁公司某主电室地下工程，其顶板孔洞转角处，大多数均出现斜向裂缝。对于不严重的这类裂缝，一般条件下不一定必须进行承载力加固，只需进行表面处理，防止钢筋锈蚀及裂缝漏水。（6）设置暗梁。水池类现浇钢筋混凝土结构一般厚度不大，高度也不高（约 4～5m）。这类结构最容易从...
